よくあるご質問

SFシリーズ・SLシリーズ共通
SFシリーズとSLシリーズの配線方法を教えてください。

SFシリーズとSLシリーズの配線方法は下図<SF・SLシリーズ 配線例>を参照ください。

配線方法と発光パターンの設定方法はSFシリーズとSLシリーズの製品に同梱の設置(取扱)説明書
にも記載していますので、併せて参照ください。

■SFシリーズ
SFシリーズの発光パターンの切り換えは、ロータリスイッチと信号線CH1とCH2のON、OFFの
組み合わせで設定できます。

SFシリーズの発光パターンの設定方法はよくあるご質問の
モータレス回転灯 SFシリーズの発光パターンの切り換え方法を教えてください。
を参照ください。

■SLシリーズ
SLシリーズの発光パターンの切り換えは、信号線CH1とCH2のON、OFFの組み合わせで
設定できます。

SLシリーズの発光パターンの設定方法はよくあるご質問の
表示灯 SLシリーズの発光パターンの切り換え方法を教えてください。」を参照ください。

下の配線例を拡大表示する場合はこちら

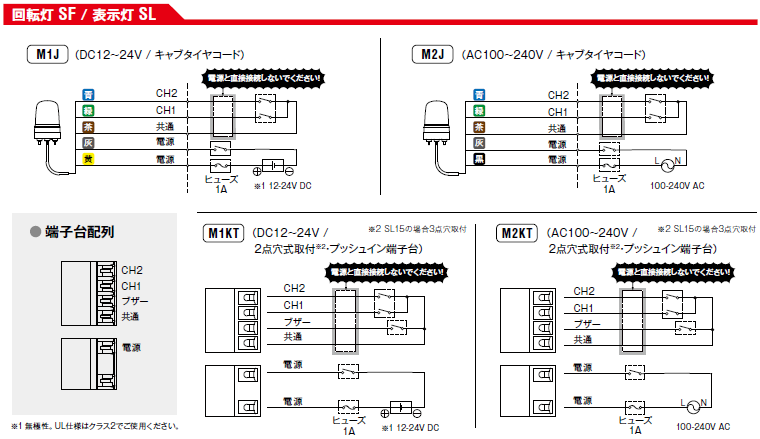

<SF・SLシリーズ 配線例>

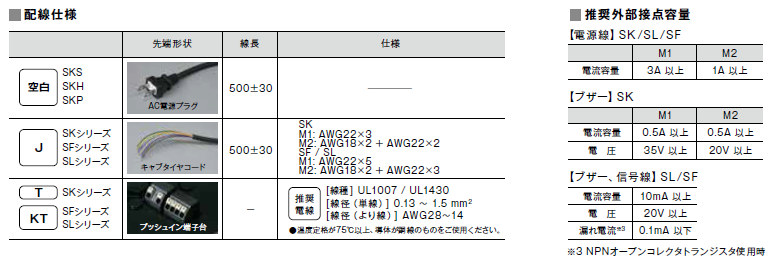

PLCのNPNオープンコレクタ出力で制御する場合、PLCのマイナスCOM端子が電源のマイナスに
繋がるタイプはマイナスCOM端子をSF、SLシリーズの共通線に接続します。
