よくあるご質問（FAQ）
生産終了機種 コントロールユニット コントロールスイッチ
コントロールスイッチ B2、BR2シリーズ、パイロットランプ L2シリーズの
操作部が接点部（本体ユニット）から外れません。
操作部の外し方を教えてください。
コントロールスイッチ B2、BR2、パイロットランプ L2シリーズは工具不要のワンタッチ着脱方式
を採用しています。
下図のように操作部（左側）を持って、接点部（右側）のリリースアーム（乳白色の樹脂部品）を
指で押しながら、接点部を矢印方向(下図では右向き)に引き抜くことで外すことができます。
逆に操作部を装着する場合は接点部のリリースアームの操作は必要ありません。

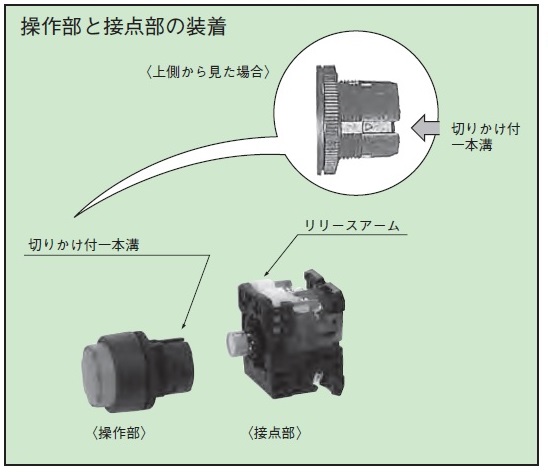

操作部の切りかけ付一本溝と接点部のリリースアームとを同一面に合わせ、カチッと音がするまで
接点部を操作部へ押し込むことで装着することができます。
を採用しています。
下図のように操作部（左側）を持って、接点部（右側）のリリースアーム（乳白色の樹脂部品）を
指で押しながら、接点部を矢印方向(下図では右向き)に引き抜くことで外すことができます。
逆に操作部を装着する場合は接点部のリリースアームの操作は必要ありません。
操作部の切りかけ付一本溝と接点部のリリースアームとを同一面に合わせ、カチッと音がするまで
接点部を操作部へ押し込むことで装着することができます。
