防水中継端子ボックス(10極)
JPBXシリーズ
特殊用途端子台・防水中継端子ボックス

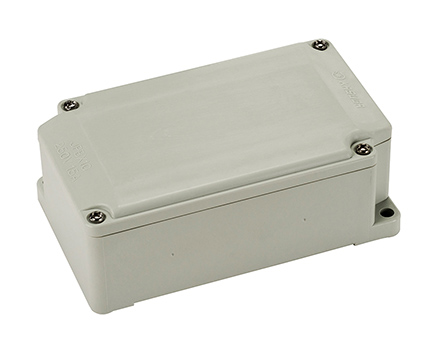

防水中継端子ボックス(10極)

防水中継端子ボックス

特長



JPBX10は、最大4箇所(CTG16まで)のケーブルグランド取り付けが可能です。



■仕様

型式JPBX 10
端子台極数10極
定格電圧AC/DC250V
定格電流15A
絶縁抵抗1000MΩ以上(DC500Vメガー)
耐電圧2000V 1分間
使用温度範囲-25~80℃
相対湿度45~85%RH
適合電線1.25㎟ max.
端子ねじM3(0.6~0.9N・m)
適合ケーブル外径Φ34.2以下(ケーブルグランド外径)
保護構造IP67 注
概略質量198g
入数1個

注  カバーの防水性を示しており、電線引込口は使用するケーブルグランドにより異なります。
※ 当社では、ケーブルグランドの取り扱いはございません。別途、お買い求め願います。




■材質

型式JPBX10
ケース/カバーPBT
ケースパッキンエラストマー
キャップ
ゴムブッシュ
リング
カバー固定ねじSUS
カバー固定ナット黄銅
端子ねじ
ターミナル板黄銅
