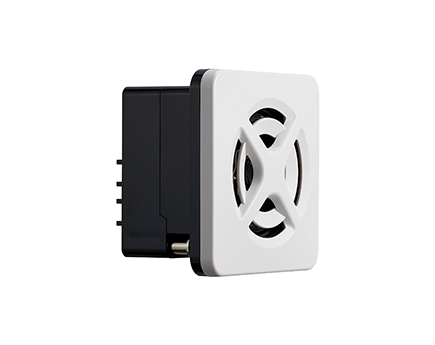

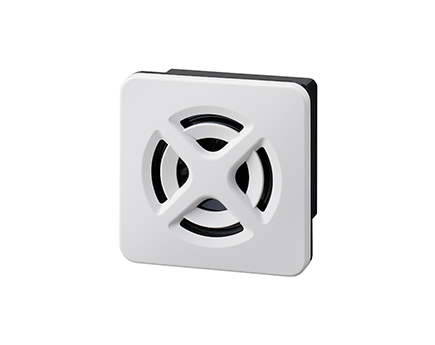

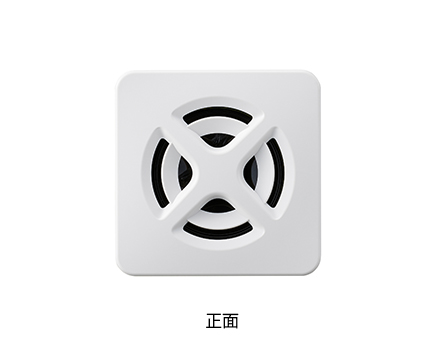

電子音報知器(盤用薄型IP65タイプ)
BD

制御盤や装置への組み込みに適した薄型電子音報知器。
最大98dB、奥行54mm、IP65対応、前面からの設置が可能、32音内蔵で旧モデルから使いやすさを向上。

  • □80
  • アラーム
  • メロディ
  • 電子音報知器
  • 98dB
  • 屋外
  • 屋内
  • IP65
  • 電子音報知器(盤用薄型IP65タイプ) BD
  • 電子音報知器(盤用薄型IP65タイプ) BD
  • 電子音報知器(盤用薄型IP65タイプ) BD
  • 電子音報知器(盤用薄型IP65タイプ) BD
  • 電子音報知器(盤用薄型IP65タイプ) BD
  • 電子音報知器(盤用薄型IP65タイプ) BD
  • 電子音報知器(盤用薄型IP65タイプ) BD

主な特長

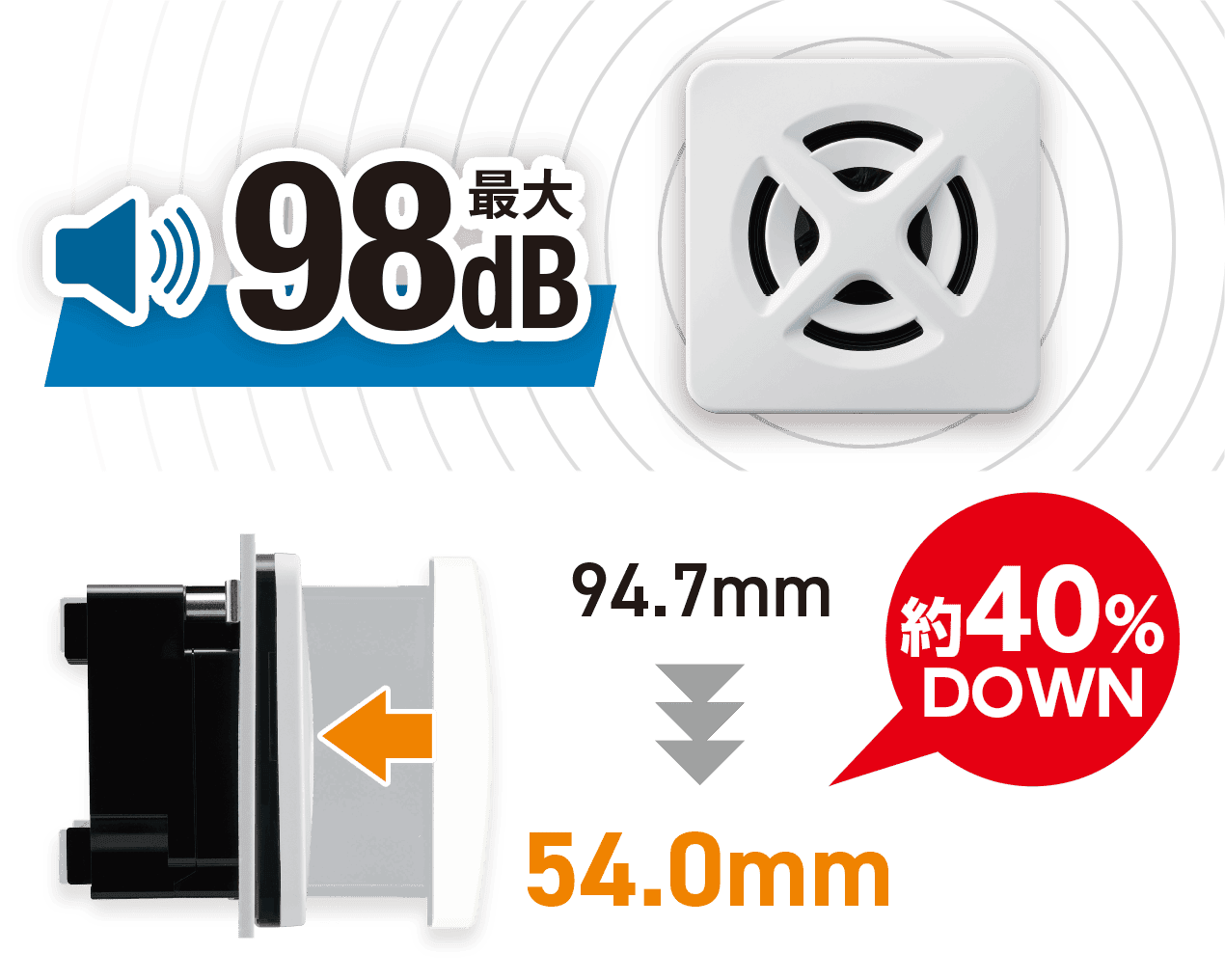

大音量98dBと奥行54mmの薄型コンパクト設計

薄型大音量デザイン

最大98dB(Typ.) ※1 の大音量を実現しながら、奥行きは従来品比約40%ダウン ※2 54.0mmに抑えたコンパクトデザインです。制御盤や装置の省スペース化に貢献し、限られたスペースでも容易に設置が可能です。

  • 音色や使用環境により、音圧レベルは変化します。
  • 当社従来品比較

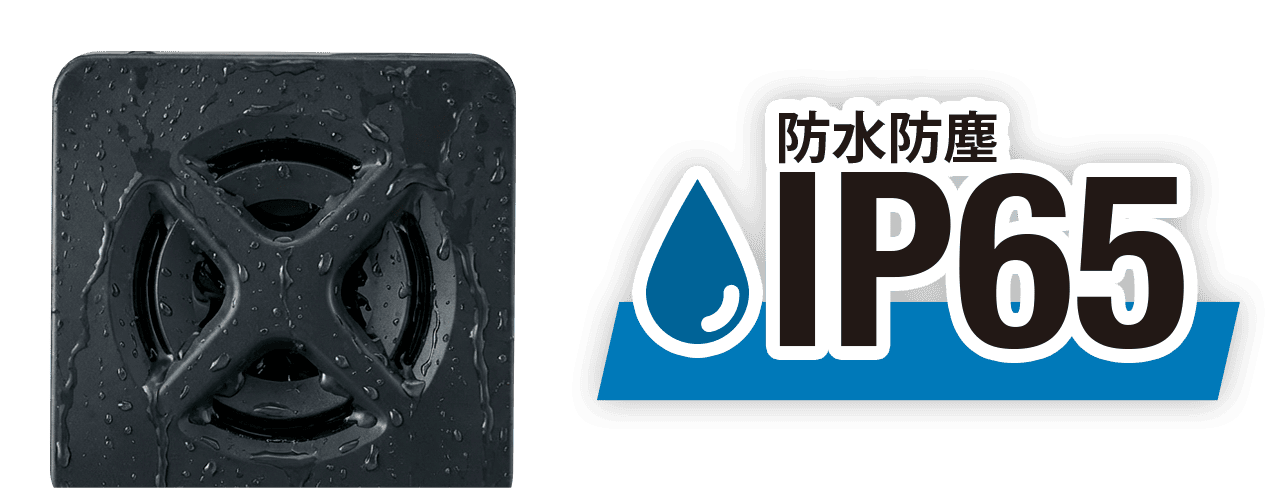

屋外使用も可能な高い防塵防水性能(IP65)

IP65防水防塵

保護等級IP65に適合。水や粉塵の影響を受ける工場内や、屋外環境でも安心して使用できる高耐久設計で、設置環境を選びません。
本製品単体の保護等級です。パネル埋込設置時の防水性能は、取付条件・施工状態(コーキング等)に依存します。

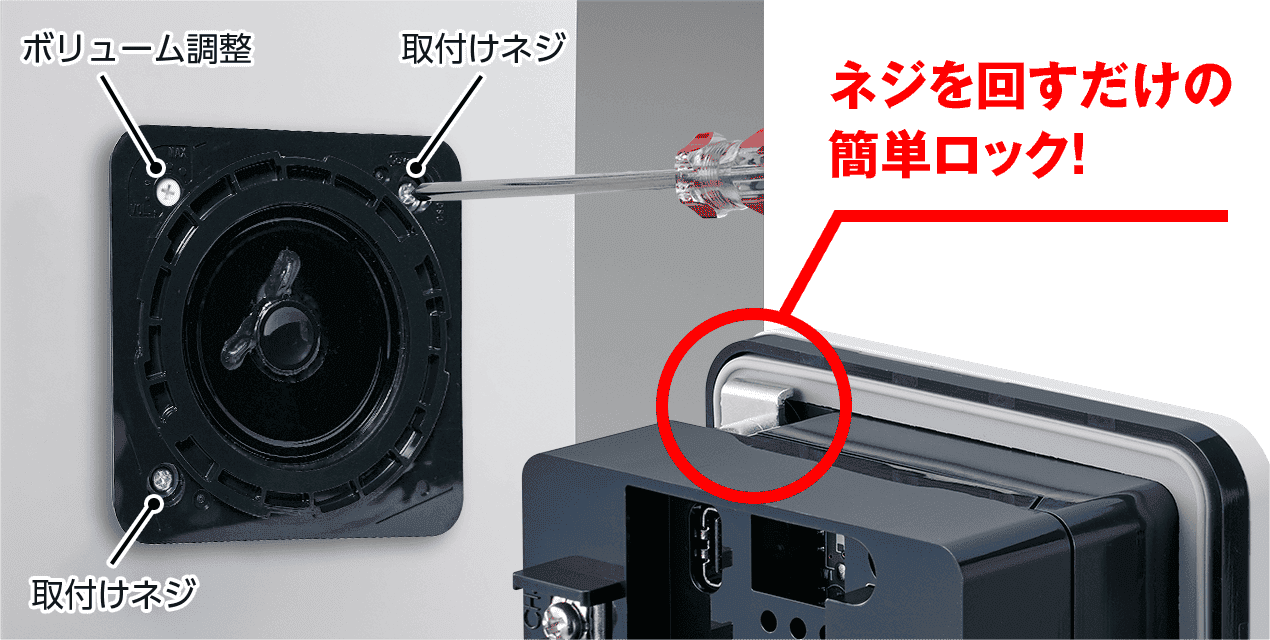

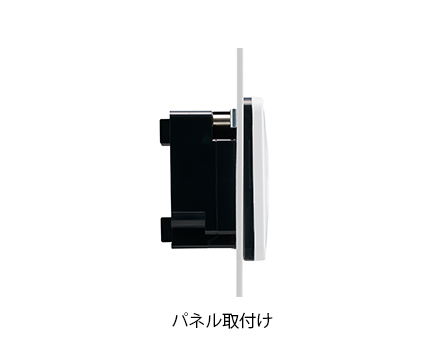

設置・調整工数を削減する前面操作構造

前面操作構造

特許取得(第5532333号)の前面ロック機構を採用。前面からのネジ操作だけで、パネルへの取付け・取外し、および音量調節が可能です。盤の背面側から作業する必要がなく、設置およびメンテナンス工数を大幅に低減します。

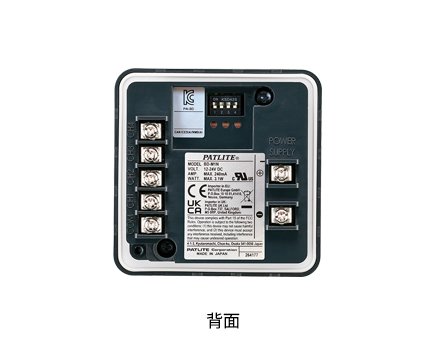

多彩な32音を内蔵しビット入力で制御可能

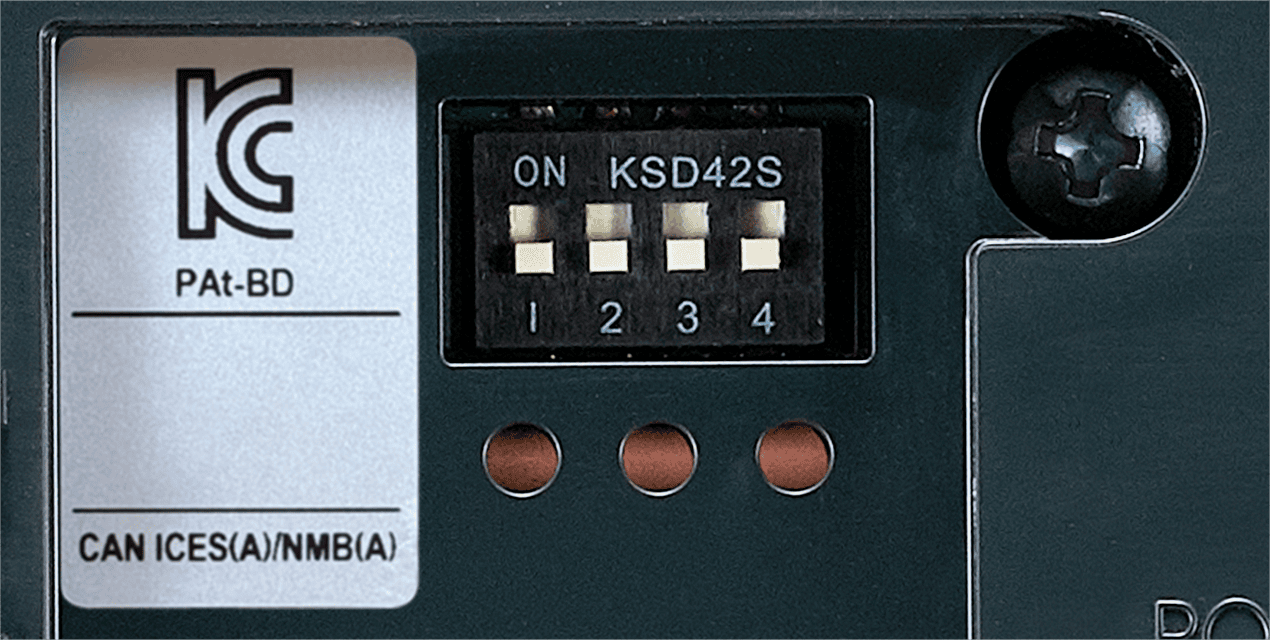

DIPスイッチ
音色グループはDIPスイッチで選択

アラーム音、メロディ、チャイムなど計32音を内蔵。8つの音色グループからDIPスイッチで選択でき、ビット入力により最大4音の使い分けが可能です。多様な報知ニーズに1台で対応します。収録音源はすべて著作権フリーを採用しております。
従来機種に搭載されていたSDカードによる音源差し替え機能は、本製品には搭載しておりません。

耐振性4.5Gで振動の大きい設置環境にも対応

DC12-24Vモデル(M1)において耐振性能4.5Gを確保。振動の大きい設備周辺にも設置が可能です。

NPN/PNPモデルをラインアップ

入力仕様はNPNモデル・PNPモデルのいずれも標準仕様で対応しラインアップしています。接続機器の仕様に合わせて選択が可能です。
AC100〜240VモデルはNPN入力のみ。DC12-24VモデルはNPN・PNPをそれぞれラインアップ。

内蔵音一覧

DIPスイッチの切り替えにより、以下の音色グループから選択可能です(工場出荷時はグループA)。

グループ CH1 CH2 CH3 CH4
A ブーブー プルル カンカン パララ
B ピーポピーポ ピポパポピポパン ピロロン ピピピン
C プルル+カンカン ヒューン ピンポン ピピピ・・・
D エリーゼのために 乙女の祈り メヌエット アニーローリー
E ロンドン橋 ホルディリディア メリーさんの羊 草競馬
F かっこう 村のかじや アビニヨンの橋の上で ENTERTAINER
G アマリリス モーツァルト40番 静かな湖畔 山の音楽家
H 禁じられた遊び カノン 大きな古時計 アヴェ・マリア

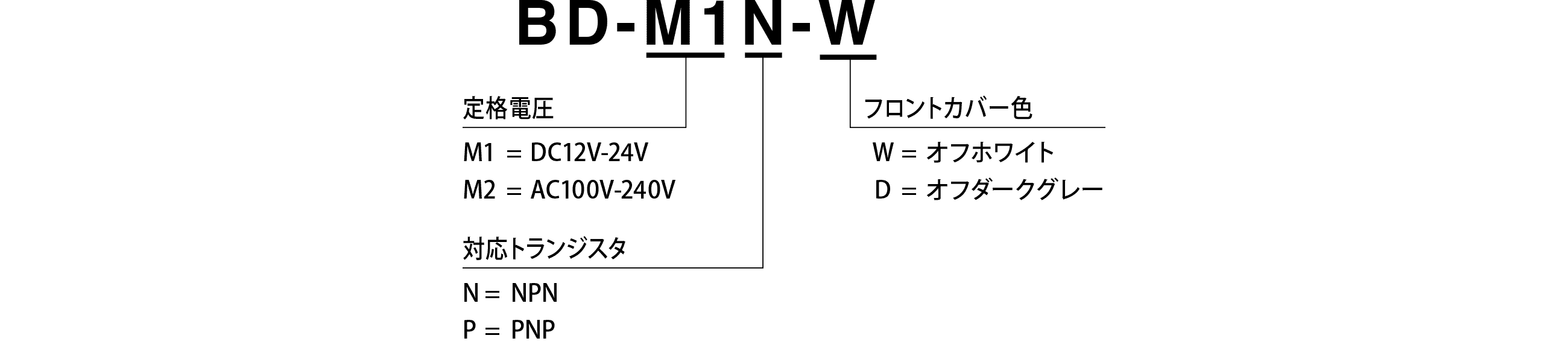

モデルコード

モデルコード

M2仕様の対応トランジスタはNPNのみ

製品リスト

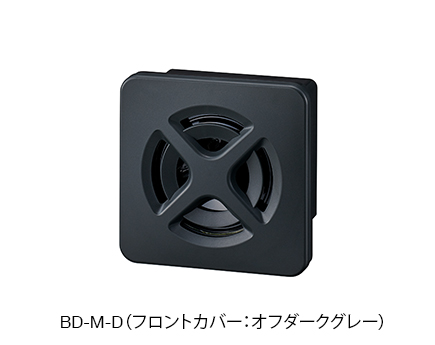

品目 定格電圧 対応トランジスタ フロントカバー色

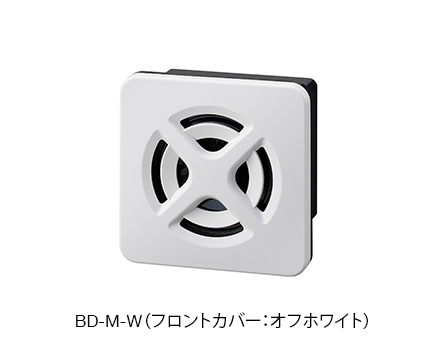

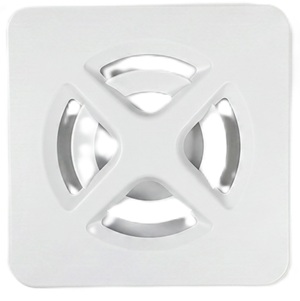

BD-M1N-W DC12-24V NPN オフホワイト

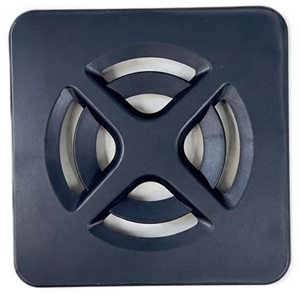

BD-M1N-D DC12-24V NPN オフダークグレー
BD-M1P-W DC12-24V PNP オフホワイト
BD-M1P-D DC12-24V PNP オフダークグレー
BD-M2-W AC100-240V NPN オフホワイト
BD-M2-D AC100-240V NPN オフダークグレー
