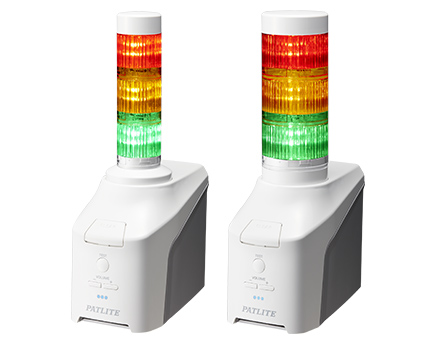

ネットワーク制御信号灯
NHB4 / NHB6

ネットワークの情報を光と音で即座に報知します

  • Ethernet(RJ-45)
  • ネットワーク製品
  • Φ40:NHV4
  • Φ60:NHV6
  • 点灯/点滅
  • ブザー
  • 80dB以上
  • 屋内(正方向のみ)
  • IP20
  • ネットワーク制御信号灯 NHB4 / NHB6

ソフト

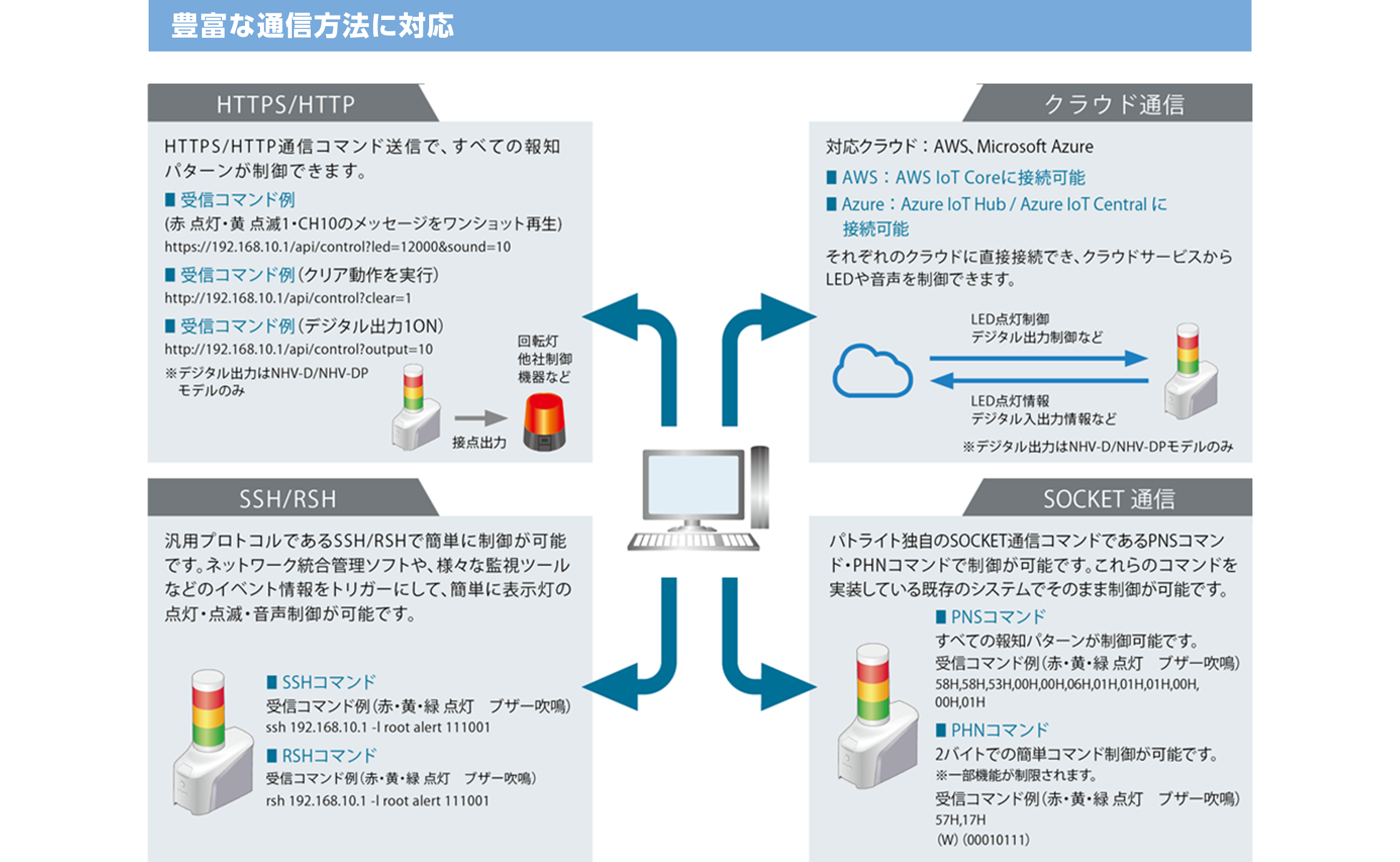

【各種ネットワークプロトコルに対応】
   ネットワーク機器やシステムなどのイベントや異常を光と音で即座に報知します。

  • HTTPS,SNMPv3,SSHなどセキュアなプロトコルに対応しており、安心・安全に通信ができます。
  • 対応クラウド:AWS、Microsoft Azure
     ■AWS:AWS IoT Coreに接続可能
     ■Azure:Azure IoT Hub / Azure IoT Central に接続可能
    それぞれのクラウドに直接接続でき、クラウドサービスからLEDや音を制御できます。
  • Ping監視による死活監視に加え、SNMP監視による状態監視機能を搭載。
    ネットワーク機器のMIB情報をアクティブに取得し、条件合致を判断できます。


【LTE回線で通信が可能】

  社外品の富士ソフト株式会社製LTE USBドングル『+F FS040U nano』を使用する事で、LTE回線での通信が可能となります。
  ※LTE USBドングル『+F FS040U nano』をご購入の際は『セキュア接続モード(モデムモード、RAS/NDISともいいます)』をお求めください。
  製品型式が同じでも『簡単接続モード』の製品はご使用いただけません。誤って簡単接続モード(RNDIS)をご購入された場合はモード変更が必要です。
  富士ソフト株式会社へお問い合わせください。
 ※LTE USBドングル『+F FS040U nano』にはnanoSIMカードをご使用ください。標準SIM/microSIMカードはご使用いただけません。
  『+F FS040U nano』対応検証品は富士ソフト株式会社のWEBサイトよりご確認ください。
https://fsi-plusf.jp/confirmed/index.html


・ クラウド制御する為にはNHBをインターネットに接続する必要があります。
  インターネット接続状況をNHBのブラウザ画面からワンクリックで確認することができます。
  詳細は総合取扱説明書『8.5.1.3. インターネット接続を確認する方法』をご確認ください





ハード

  • 音(ブザー)による報知が可能です。
    ブザーは5種類がプリセットされており、コマンドによって再生が可能です。






様々な設置方法

オプション品として「壁面取り付けブラケット」もご用意いたしました。
 壁面取付ブラケット     :NH-001
 パーティション取付ブラケット:NH-002






【デモ用アプリケーションソフトウェア】につきましては、
マイページログイン後、《freeソフトダウンロード》よりダウンロードできます。

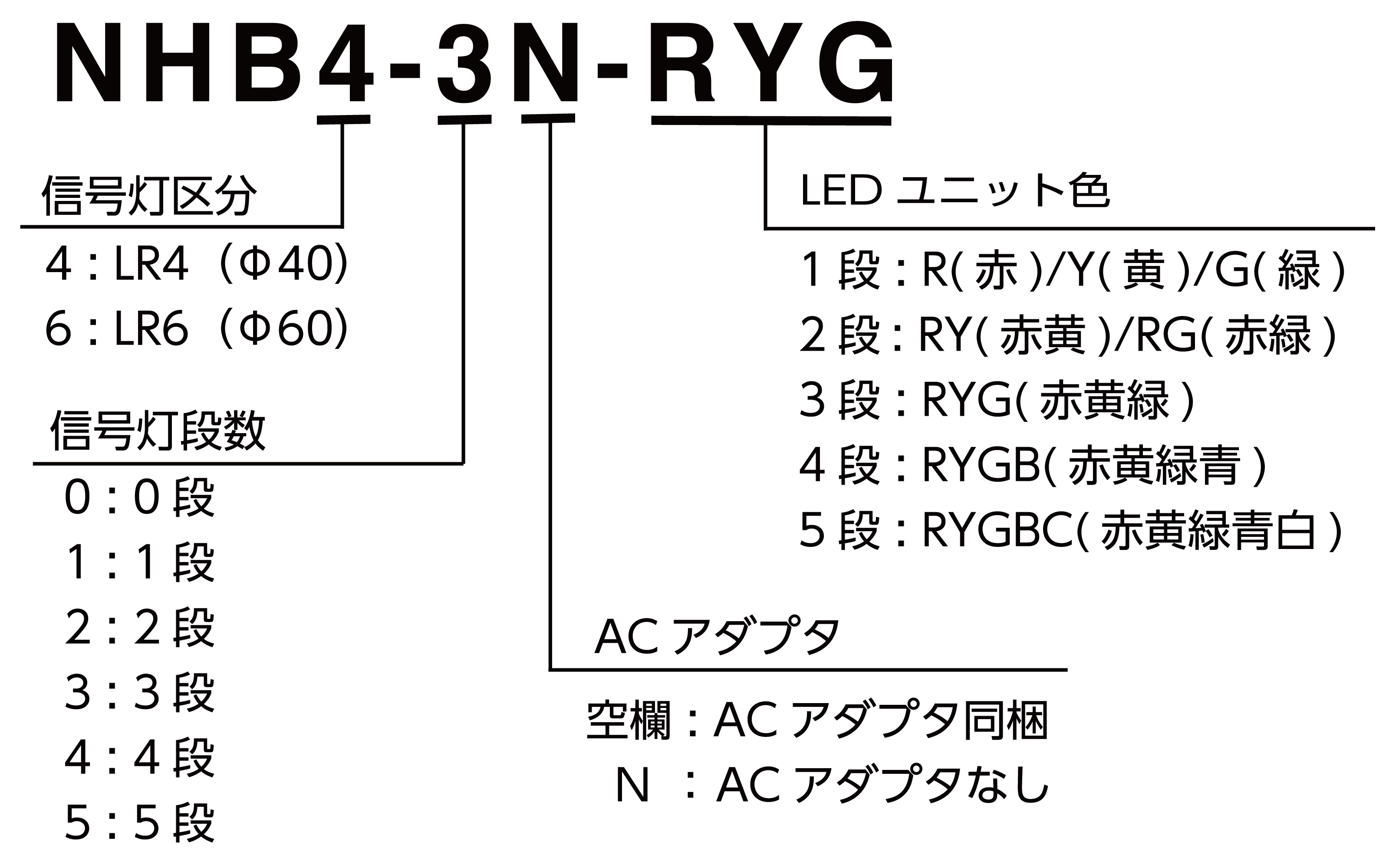

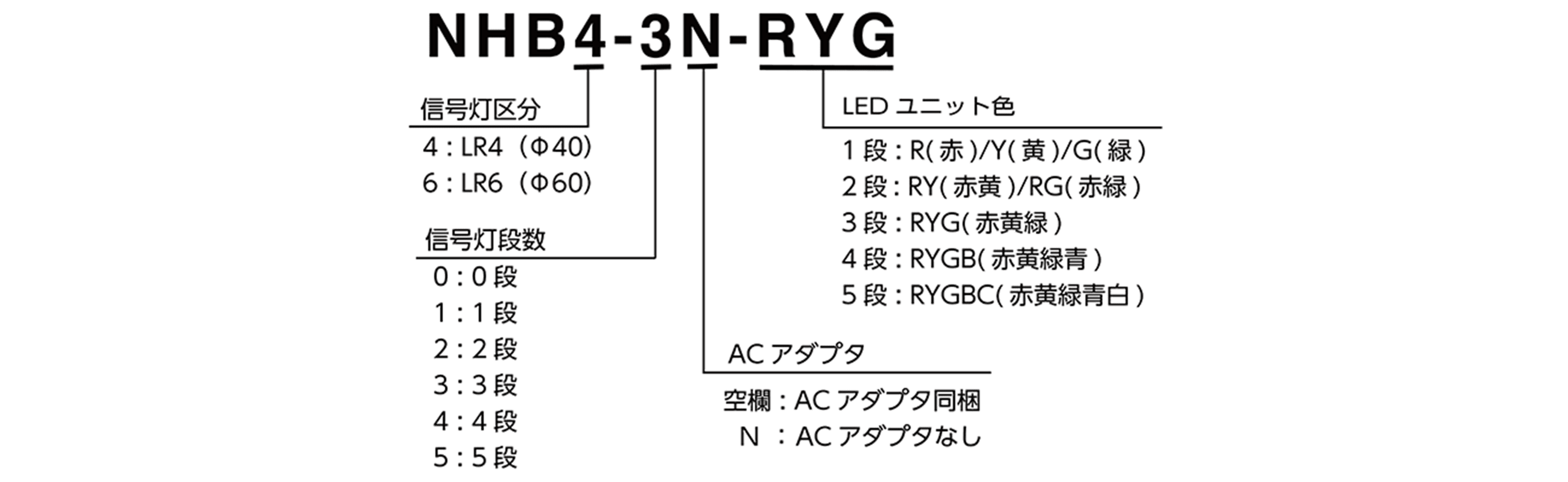

モデルコード

最新ファームウェア情報《最新バージョン2.01》

【バージョン2.01での変更点】

  • WEB設定画面へのセキュリティ対策を実施しました。
     ※現在ご使用の機能仕様に変更はありません。

※「Ver2.01以上へアップデート後、Ver2.00未満のファームウェアへダウングレードはできません。

過去のバージョンアップ情報

【バージョン2.00】

  • PLC連携機能
    〇SLMP(MC)プロトコル、FINS プロトコルに対応しました。
     ・PLC のデバイス監視ができるようになりました。
     ・クリアイベント発生時に、PLC のデバイスに書込コマンドを送信できるようになりました。
     ・PLC のデバイスにカウント値を定期的に書き込めるようになりました。

  • インターネット接続確認機能
    〇本機がインターネットに接続していることをWEB設定画面から確認できるようになりました。


【バージョン1.11】

  • HTTPコマンド受信機能
    本機の状態によっては、正常にステータス情報を応答しない場合がある問題を修正しました。

  • WEB設定画面
    通知音登録画面が正常に表示されない場合がある問題を修正しました。



【バージョン1.10】

  • LTE通信機能
    LTE USBドングルを接続することで、モバイル回線経由の通信ができるようになりました。(日本国内のみ対応)

  • HTTPコマンド機能
    • 送信できる文字数が最大256文字に対応しました。
    • Basic認証とDigest認証に対応しました。

  • メール送信機能
    • SMTP認証(暗号化なし)でPLAIN認証とLOGIN認証を選択できるようになりました。

  • USBメモリ機能
    • USBメモリを使って以下の操作ができるようになりました。
      • コンフィグデータの読出し・書込み
      • ファームウェアのアップデート
      • イベントログの読出し

  • ネットワーク設定
    • ネットワークの自動設定(DHCP)でDNSサーバアドレスを取得するようになりました。



【バージョン1.01/1.00】

  • 本製品のリリースバージョンは1.00となり過去のバージョンアップ情報はございません。

こちらのページでは閲覧のみです。ダウンロードご希望の方は右のダウンロードサービスのタブからお願い致します。

(※)マイページ新規登録が必要です。 本サイトによるデータのダウンロードサービスは、以下の『』にご同意頂いたものとみなします。

(※)マイページ新規登録が必要です。 本サイトによるデータのダウンロードサービスは、以下の『』にご同意頂いたものとみなします。

NHB4  

NHB4  

※ 「所要数」は、1台あたりに必要な数量を表します。
※ 各種補修パーツは“1”単位からご購入いただけます。(一部を除く)
※ 写真と実物は、見た目の色に多少違いがありますので、ご了承ください。

補修パーツ

区分 番号 品名 品番 所要数 仕様 交換時期の目安
ヘッドカバー
B32310070-7F1 1
粘着シート 2枚入
GA0001798-F1 2
ACアダプタ
ZM0000331-F1 1
NHB6  

NHB6  

※ 「所要数」は、1台あたりに必要な数量を表します。
※ 各種補修パーツは“1”単位からご購入いただけます。(一部を除く)
※ 写真と実物は、見た目の色に多少違いがありますので、ご了承ください。

補修パーツ

区分 番号 品名 品番 所要数 仕様 交換時期の目安
ヘッドカバー
B32310072-7F1 1
粘着シート 2枚入
GA0001798-F1 2
ACアダプタ
ZM0000331-F1 1
