接地用スタッド端子台(固定式)
TS−CHMシリーズ
特殊用途端子台・防水中継端子ボックス
接地用スタッド端子台(固定式)

特長



■接地用スタッド端子台(固定式)
分電盤・制御盤の接地用端子台として最適です。

  • 短絡板が取り外せるため、メガーテストが簡単に行えます。


  • ■仕様

    周囲温度-25~+40℃(ただし、氷結または結露しないこと)
    相対湿度45~85%RH
    絶縁抵抗100MΩ以上(500Vメガー)
    商用周波耐電圧2500V 1分間
    本体材質フェノール(黒)
    難燃グレードUL94V−0



    定格絶縁電圧定格スタッド本数 - 径型式概略質量
    600V38㎟ [100A]4-M8TS 104 CHM310g
    100㎟ [200A]4-M10TS 204 CHM430g
    200㎟ [400A]4-M12TS 404 CHM1000g

    シリーズ共通詳細
    インフォメーション 技術資料
    インフォメーション アクセサリ一覧
    セレクション
    シリーズダウンロードファイル
    接地用スタッド端子台(固定式)  TS 104 CHM

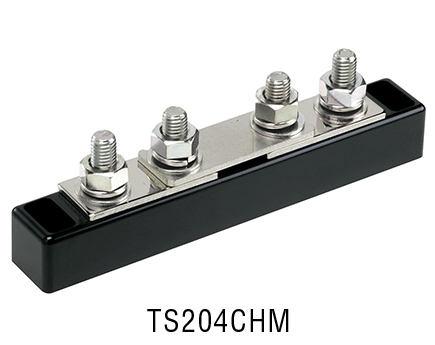

    接地用スタッド端子台(固定式)  TS 204 CHM
    接地用スタッド端子台(固定式)  TS 404 CHM
