スタッド端子台(固定式)
TS−Rシリーズ
特殊用途端子台・防水中継端子ボックス
スタッド端子台(固定式)

特長



■スタッド端子台(固定式)

  • 小型・軽量で取り付けスペースが少なく、あらゆる方向からの接続が可能です。
  • 大電流回路の中継端子、試験端子、分岐用銅バーの支持台などに最適です。
  • ボルト先端部にガイドを設けていますのでナットの取り外しが容易です。


  • ■共通仕様

    使用周囲温度-25~+55℃
    (ただし、氷結または結露しないこと)
    相対湿度45~85%RH
    温度上昇導電金具の温度上昇値45℃以下
    絶縁抵抗各充電部相互間および各充電部と取り付け金属板の間100MΩ以上
    商用周波耐電圧2500V 1分間
    インパルス耐電圧6000V
    適合規格JIS C8201-7-1 注1、NECA C2811(JIS C2811)注2
    本体材質フェノール(黒)
    難燃グレードUL94Vー0

    注1 2010年5月より、JIS C2811はJIS C8201-7-1に移行されました。
    注2 NECA C2811は、JIS C2811の内容に準じた規格です。


    ■仕様

    型式TS 100 RTS 200 RTS 400 RTS 600 R
    絶縁電圧600V600V600V600V
    定格電流38㎟[130A]100㎟[240A]200㎟[370A]325㎟[520A]
    適合電線と最大電流22㎟-90A
    (30㎟-110A)
    38㎟-130A
    (50㎟-130A)
    60㎟-175A
    (80㎟-210A)
    100㎟-240A
    150㎟-310A
    200㎟-370A
    ※250㎟-430A
    ※325㎟-520A
    ※印はねじがJIS規格外です。
    250㎟-430A
    325㎟-520A
    端子ねじM8×33 スタッド(ガイド付)M10×38.5 スタッド(ガイド付)M12×50 スタッド(ガイド付)M16×64 スタッド(ガイド付)
    締付トルク8~10N・m15~20N・m25~35N・m70~90N・m
    難燃グレードUL94Vー0UL94Vー0UL94Vー0UL94Vー0
    概略質量80g145g285g410g

    シリーズ共通詳細
    インフォメーション 技術資料
    インフォメーション アクセサリ一覧
    セレクション
    シリーズダウンロードファイル

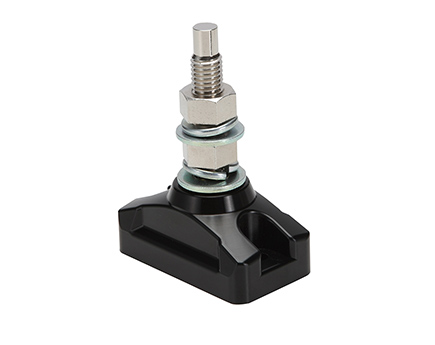

    スタッド端子台(固定式)  TS 100 R
