TX組端子台 標準形
TXM 50
ねじ端子台(組式)

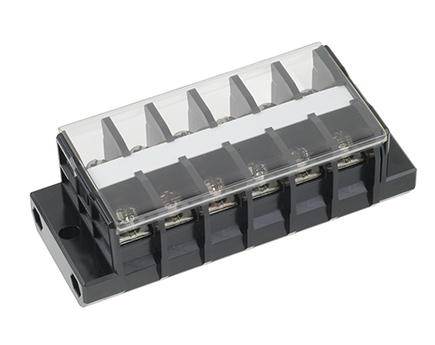

TX組端子台 標準形

特長



レール式端子台(TXシリーズ)のターミナルユニットをシャフトで組み立てた端子台です。カバー、記名シールが付属しており、組み立てのわずらわしさがありません。

セルフアップ構造の使いやすい標準的な端子台です。幅広い容量ときめ細かいフレームをラインアップしています。

UL、CSA規格適合品です。また、EN/IEC規格適合品としてTÜVの認証を受けたCEマーキング対応品です(一部除く)。

400Aフレームまでは、ULファクトリーワイヤリング&フィールドワイヤリング適合品です。


適合アクセサリについては端子台アクセサリ
又はねじ端子台(組式)選定早見表をご参照ください。



■仕様

絶縁電圧800V
適合電線と最大電流3.5㎟-30A
5.5㎟-40A
8㎟-50A
14㎟-80A
端子ねじM5×10 ±セルフアップ
締付トルク2.2~2.8N・m
難燃グレードUL94V-0



■海外規格適合定格

 ULEN/IEC
絶縁電圧600V600V
定格適合電線
(AWG)
単線より線単線より線
16~1016~1016~816~8
(ー)*6(ー)*6
定格通電電流30A65A60A80A

                                        *圧着端子接続専用





型式 寸法(mm) 概略質量
(g)
A B
2 TXM 50 02 58 48 92
3 TXM 50 03 73 63 117
4 TXM 50 04 88 78 142
5 TXM 50 05 103 93 168
6 TXM 50 06 118 108 193


型式 寸法(mm) 概略質量
(g)
A B
8 TXM 50 08 148 138 243
9 TXM 50 09 163 153 268
10 TXM 50 10 178 168 293
12 TXM 50 12 208 198 343
15 TXM 50 15 253 243 418



適合アクセサリ タイプ名 入数
ショートバー 2P JTJ802B 10個
付属品

  • カバー
  • 記名シール
