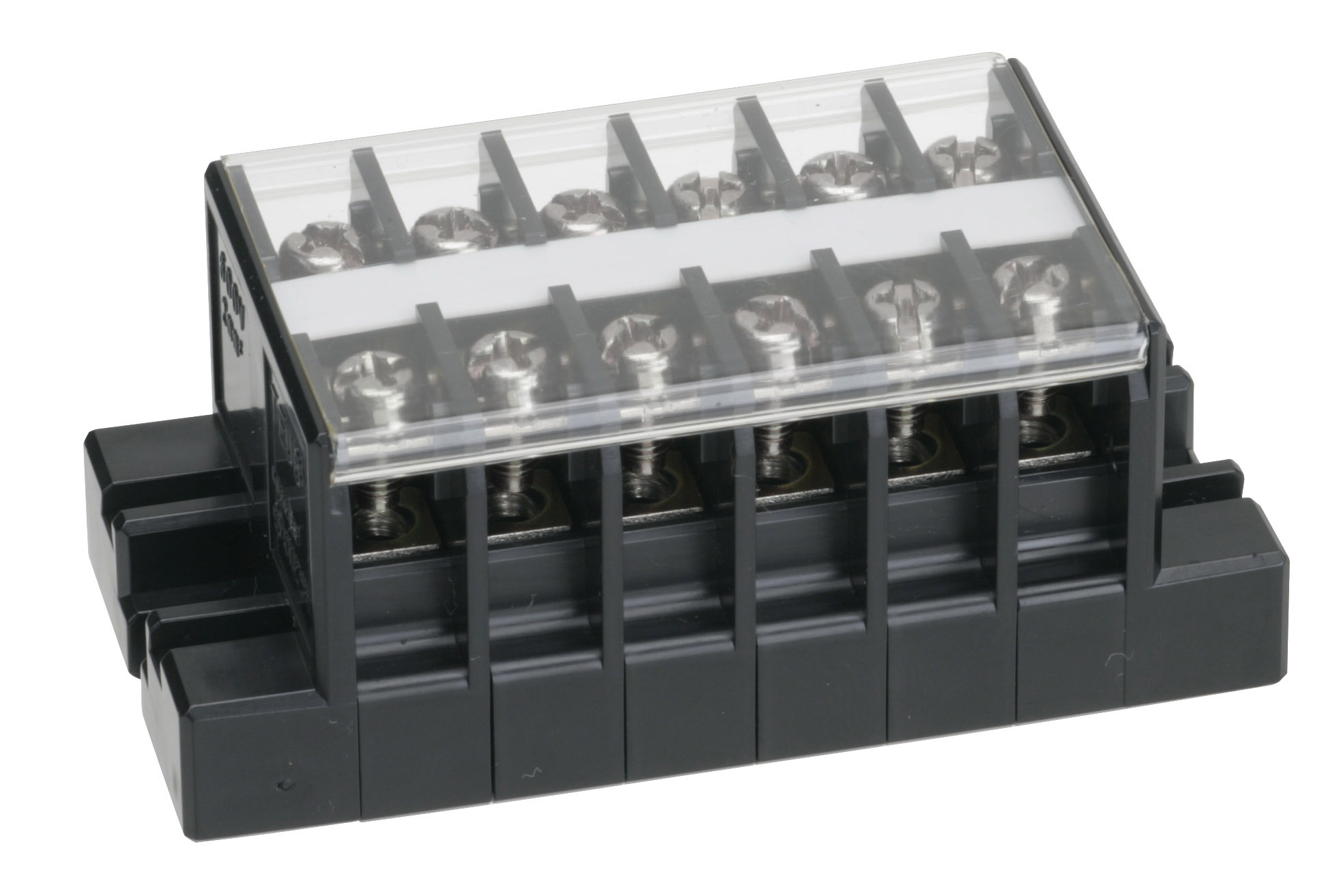

TEU組端子台
TEU 8
ねじ端子台(組式)
TEU組端子台

特長



c-UL-us規格適合品です(一部除く)。

ULファクトリーワイヤリング&フィールドワイヤリング適合品です。また、TÜVの承認を取得したEN/IECの規格適合品です(一部除く)。

TEUシリーズは、ねじアップ構造により配線作業が容易なため、能率アップに貢献します。


適合アクセサリについては端子台アクセサリ
又はねじ端子台(組式)選定早見表をご参照ください。



■仕様

絶縁電圧600V
適合電線と最大電流2㎟-20A
端子ねじM3.5×7 ±ねじアップ
締付トルク1.0~1.3N・m
難燃グレードUL94V-0



■海外規格適合定格

 ULEN/IEC
絶縁電圧600V600V
定格適合電線
(AWG)
単線より線単線より線
20~1420~1420~1420~14
定格通電電流20A20A




型式寸法(mm)概略
質量
(g)
ユニットの
長さ
A
取付
ピッチ
B
カバー・
記名シール
2TEU 8 0236281620.5
3TEU 8 0344362428
4TEU 8 0452443235.5
5TEU 8 0560524043
6TEU 8 0668604850.5
7TEU 8 0776685658
8TEU 8 0884766465.5
9TEU 8 0992847273
10TEU 8 10100928080.5
11TEU 8 111081008888


型式寸法(mm)概略
質量
(g)
ユニットの
長さ
A
取付
ピッチ
B
カバー・
記名シール
12TEU 8 121161089695.5
13TEU 8 13124116104103
14TEU 8 14132124112110.5
15TEU 8 15140132120118
16TEU 8 16148140128125.5
17TEU 8 17156148136133
18TEU 8 18164156144140.5
19TEU 8 19172164152148
20TEU 8 20180172160155.5



適合アクセサリ タイプ名 入数
ショートバー 6P TJ161A 10個
TJ161B
TJ161C
20PTJ1201A
TJ1201B
付属品

  • カバー
  • 記名シール
