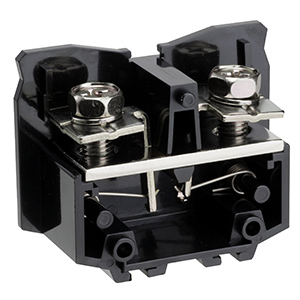

TXレール式端子台 ジャンプアップ形
TXU 100
ねじ端子台(レール式)
TXレール式端子台 ジャンプアップ形

特長



TXレール式端子台は、UL、CSA、EN/IEC規格適合のグローバル対応品です(一部除く)。

必要な容量を、必要な極数で組み立てられますので、経済的な選定ができます。

ジャンプアップ構造の端子台です。仮止めが可能なタッチロック機能と、ねじを緩めるとねじが上がって保持されるジャンプアップ機能を兼ね備えていますので、配線作業を効率的に行いたい場合に最適です。

100Aフレームまでは、ULファクトリーワイヤリング&フィールドワイヤリング適合品です。


適合アクセサリについては端子台アクセサリ
又はねじ端子台(レール式)選定早見表をご参照ください。



■仕様


絶縁電圧1000V
インパルス耐電圧12000V
適合電線と最大電流22㎟-90A
(30㎟-110A)
38㎟-130A
耐熱電線使用時の通電電流38㎟-159A
端子ねじM8×15 ⊕ 六角ボルト
締付トルク8~10N・m
難燃グレードUL94V-0



■海外規格適合定格

 ULCSAEN/IEC
絶縁電圧600V600V600V
定格適合電線
(AWG)
単線より線単線より線
*8〜2*8〜2*8〜2
定格通電電流115A115A140A

                                        *圧着端子接続専用
