ねじ端子台(レール式)
TXU30

TXレール式端子台 ジャンプアップ形

  • ねじ端子台レール式
  • レール取付
  • ジャンプアップ
  • 1段
  • 800V
  • 8㎟
  • 50A
  • M5
  • 14.5mmピッチ
  • UL
  • CSA
  • TÜV
  • CE
  • AWG16~10
  • IEC35mm
  • IEC・C形兼用

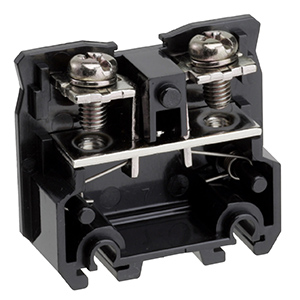

  • ねじ端子台(レール式) TXU30

TXレール式端子台は、UL、CSA、EN/IEC規格適合のグローバル対応品です(一部除く)。


必要な容量を、必要な極数で組み立てられますので、経済的な選定ができます。

ジャンプアップ構造の端子台です。
仮止めが可能なタッチロック機能と、ねじを緩めるとねじが上がって保持されるジャンプアップ機能を兼ね備えていますので、配線作業を効率的に行いたい場合に最適です。

100Aフレームまでは、ULファクトリーワイヤリング&フィールドワイヤリング適合品です。


適合アクセサリについては端子台アクセサリ
又はねじ端子台(レール式)選定早見表をご参照ください。


■仕様

絶縁電圧 800V
インパルス耐電圧 8000V
適合電線と最大電流
(圧着接続の場合)
3.5㎟-30A
5.5㎟-40A
8㎟-50A
耐熱電線使用時の通電電流 8㎟-54A
端子ねじ M5×10 ±ジャンプアップ
締付トルク 2.2~2.8N・m
難燃グレード UL94V-0
入数 30P入


■海外規格適合定格

  UL CSA EN/IEC
絶縁電圧 600V 600V 600V
定格適合電線
(AWG)
単線 より線 単線 より線
16~12 16~10 16~8 16~10 16~8
*8
定格通電電流 50A 45A 60A

                                     *圧着端子接続専用



適合アクセサリ タイプ名 入数
エンドプレート   TXUA3 10枚
カバー 500mm TRB3 5本
1000mm TRB3L
記名シール ファイバー/5m TRC21 1本
塩化ビニール/5m TRC22
ポリプロピレン/5m TRC23
塩化ビニール/100m TRC22L100
ポリプロピレン/100m TRC23L100
ショートバー 2P JTJ302B 10個
ストッパー 大形 TXE2 10個
JTXE3 100個
レール 1005mm TXDA2 1本
980mm JXDA
1005mm TRDA2
2010mm TXDA2M 50本
1960mm JXDAM
2010mm TRDA2M 30本
