積層情報表示灯
LA6-POE

PoE対応 積層情報表示灯 PoEでらくらく配線 自由に発光色の設定が可能

  • Ethernet(RJ-45)
  • デジタルIO
  • ネットワーク製品
  • Φ60
  • 表示灯
  • 点灯/点滅
  • ブザー
  • 85dB以上
  • 屋内
  • IP54※直付けのみ
  • マルチカラー
  • 積層情報表示灯 LA6-POE

 活用事例を動画でご紹介



  • 電気工事が困難な場所でもPoE電源供給で省配線に設置することが可能。
  • HTTPS・Modbus/TCPソケット通信に対応。
  • Webブラウザ上でIPアドレスを含む細かな本体設定が可能。
  • 21色のカラーで自在に状態表示が可能。
  • 防塵・防水IP54構造(据置きタイプはIP20)で水気や埃塵の多い工場でも使用できます。
  • 多様な「動作モード」で進捗状況を見える化。
      動作プログラムを搭載し、「タクトタイム」や「タイムカウント」等の時間情報を表現できます。
  • 簡単「専用データ作成アプリケーションソフト」で進捗状況を見える化。
      編集ソフトで「発光色」や「動作モード」を自由に設定できます。



『専用データ作成アプリケーションソフト』









用途事例



【バージョン2.02での変更点】

  • HTTPコマンド制御機能
    • パラメータが不正なときのエラー応答条件を変更しました。
    • Ver2.00以前とのコマンドの互換性を向上しました。



【バージョン2.01】

  • HTTPSに対応しました。
    Web設定画面、HTTPコマンド制御時にHTTPSで通信ができるようになりました。

  • HTTPコマンドに、ユーザー認証機能を追加しました。

  • 使用しない機能を停止できるようにしました。

  • HTTPコマンド、PNSコマンドに新コマンドを追加しました。
    点灯色を指定して、各段を個別に点滅できるようになりました。

  • Modbus/TCPに個別点滅のレジスタを追加しました。

  • TCPのkeep-aliveをおこなうようにしました。

  • 不正なパスワードリセットへの対策をおこないました。

  • ファームウェアアップデート画面の処理を変更しました。



【バージョン2.00】

  • ファームウェアを格納する領域を最適化しました。
    ※現在ご使用の機能仕様に変更はありません。


※「Ver2.00以上へアップデート後、Ver2.00未満のファームウェアへダウングレードはできません。


【バージョン1.08】

  • DHCPサーバと通信ができなかった場合にも、IPアドレス設定方法を自動取得に設定できるようになりました。

  • パスワードの初期値を削除しました。
    ※現在ご利用中のパスワードは、ファームウェアのバージョンアップをおこなっても継続してご使用いただけます。
  • 本製品の初期化を実行された場合、Web設定画面への初回アクセス時にパスワードを設定する必要があります。



【バージョン1.07】

  • HTTP 通信により、本製品のLED やブザー鳴動やソフトウェアのバージョン確認が行えるGetコマンドを追加しました。
    取得方式は「TEXT」「JSON」の2種類があり、コマンドにより選択できます。



【バージョン1.06】

  • Modbus/TCPでLEDユニットの点灯色・ブザーパターンを指定して制御できるようにしました。
  • ホスト名を登録できるようにしました。
  • DHCP通信時に登録したホスト名を通知するようにしました。


【バージョン1.05】

  • 表示灯情報送信機能を追加しました。
  • PNSコマンドに新コマンドを追加しました。
  • 信号線制御方式時に、表示灯の点滅を取得できるようにしました。



【バージョン1.04】

  • ファームウェア更新機能を修正しました。
    ファームウェアの更新を誤って中断させた後、再起動せずに再度ファームウェアの更新をおこなうと起動しなくなる問題を修正しました。


【バージョン1.03】

  • HTTPコマンド制御機能を追加しました。

【バージョン1.02】

  • PHNコマンドの応答データを、正しく送信するようにしました。
  • Modbus/TCPで任意の識別子でも受信できるようにしました。


【バージョン1.01】

  • 本製品のリリースバージョンは1.01となり過去のバージョンアップ情報はございません。

【バージョン1.02での変更点】

  • LEDユニット
    LEDユニットの起動安定性を改善しました。


【バージョン1.01】

  • LEDユニットの起動処理を改良しました。


【バージョン1.00】
本製品のリリースバージョンは1.00となり過去のバージョンアップ情報はございません。

こちらのページでは閲覧のみです。ダウンロードご希望の方は右のダウンロードサービスのタブからお願い致します。

(※)マイページ新規登録が必要です。 本サイトによるデータのダウンロードサービスは、以下の『』にご同意頂いたものとみなします。

(※)マイページ新規登録が必要です。 本サイトによるデータのダウンロードサービスは、以下の『』にご同意頂いたものとみなします。

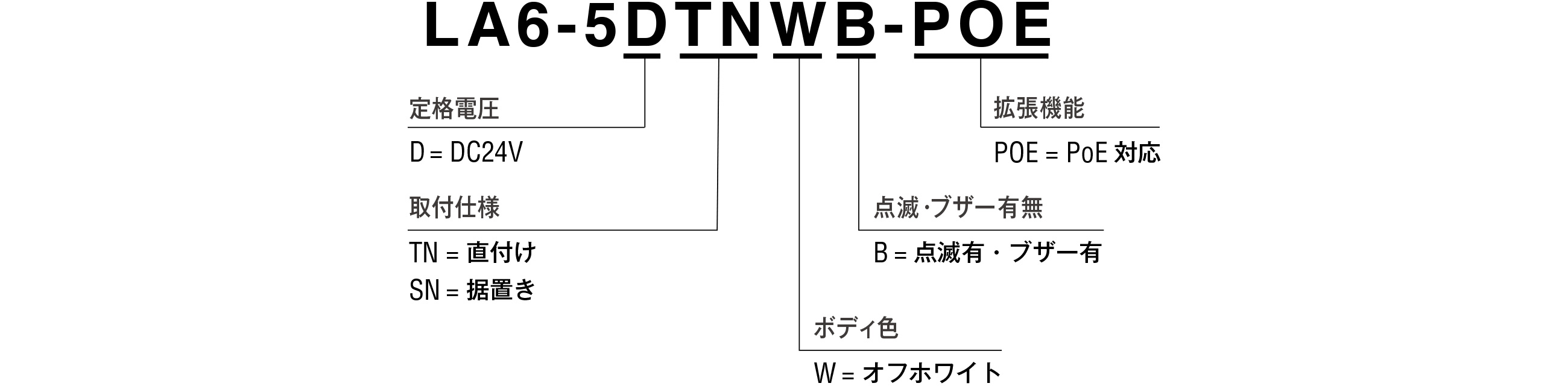

LA6-5DTNWB-POE  

LA6-5DTNWB-POE  

※ 「所要数」は、1台あたりに必要な数量を表します。
※ 各種補修パーツは“1”単位からご購入いただけます。(一部を除く)
※ 写真と実物は、見た目の色に多少違いがありますので、ご了承ください。

補修パーツ

区分 番号 品名 品番 所要数 仕様 交換時期の目安

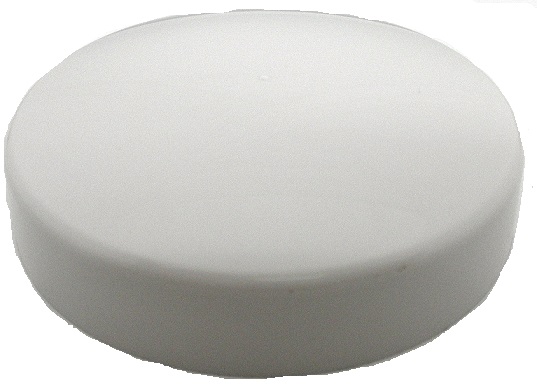

ヘッドカバー オフホワイト
B31310001-7F1 1

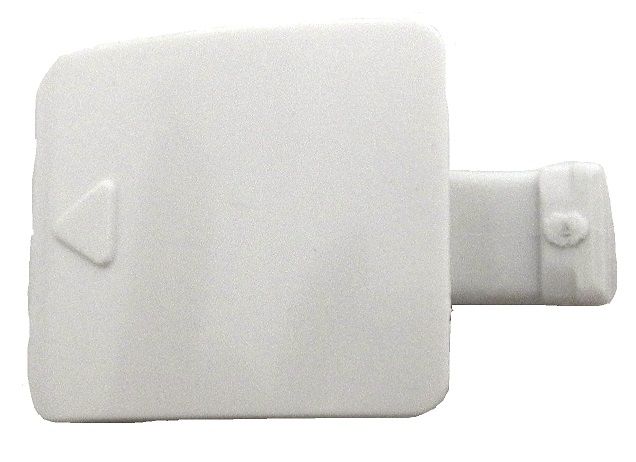

USBカバー オフホワイト
B22100071-7F1 1

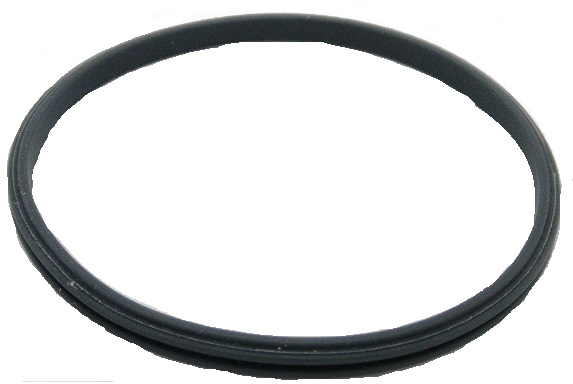

防水パッキン 2個入
B25110042-F1 1

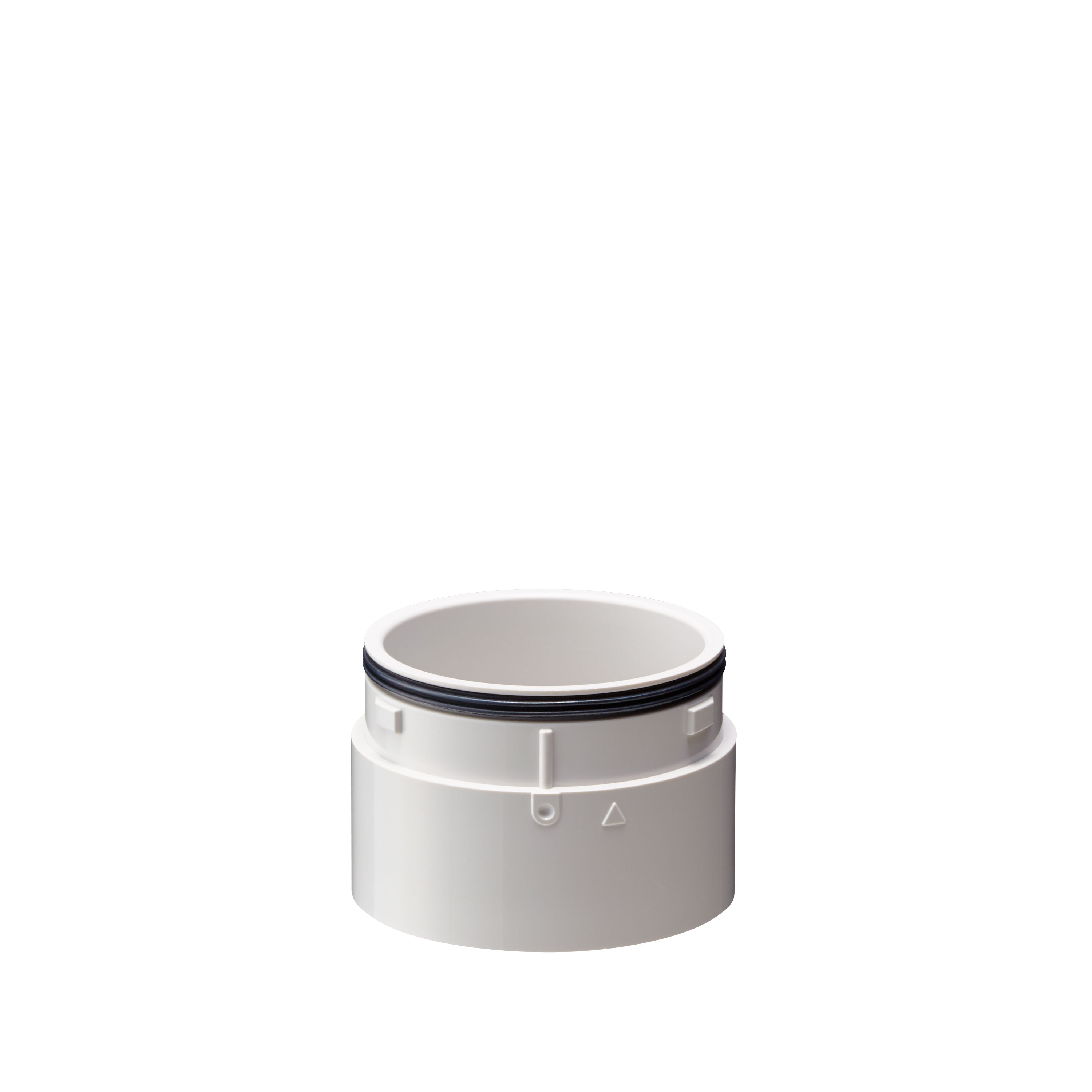

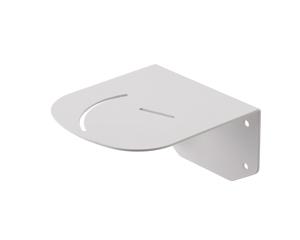

LAN用ブラケット組立
B22100082-F1 1

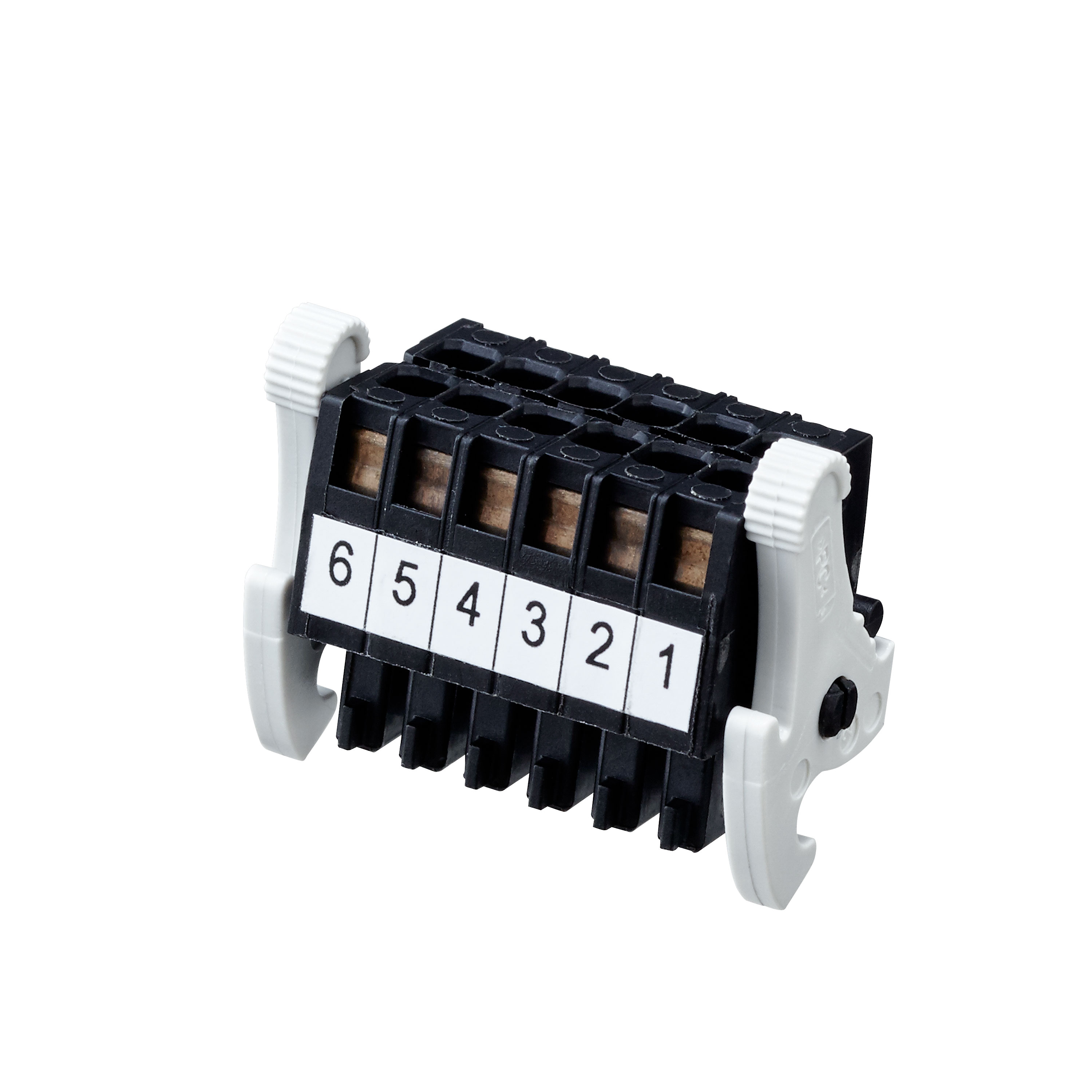

端子台コネクタ
Z69544323-F1 1
LA6-5DSNWB-POE  

LA6-5DSNWB-POE  

※ 「所要数」は、1台あたりに必要な数量を表します。
※ 各種補修パーツは“1”単位からご購入いただけます。(一部を除く)
※ 写真と実物は、見た目の色に多少違いがありますので、ご了承ください。

補修パーツ

区分 番号 品名 品番 所要数 仕様 交換時期の目安
ヘッドカバー オフホワイト
B31310001-7F1 1
USBカバー オフホワイト
B22100071-7F1 1
防水パッキン 2個入
B25110042-F1 1

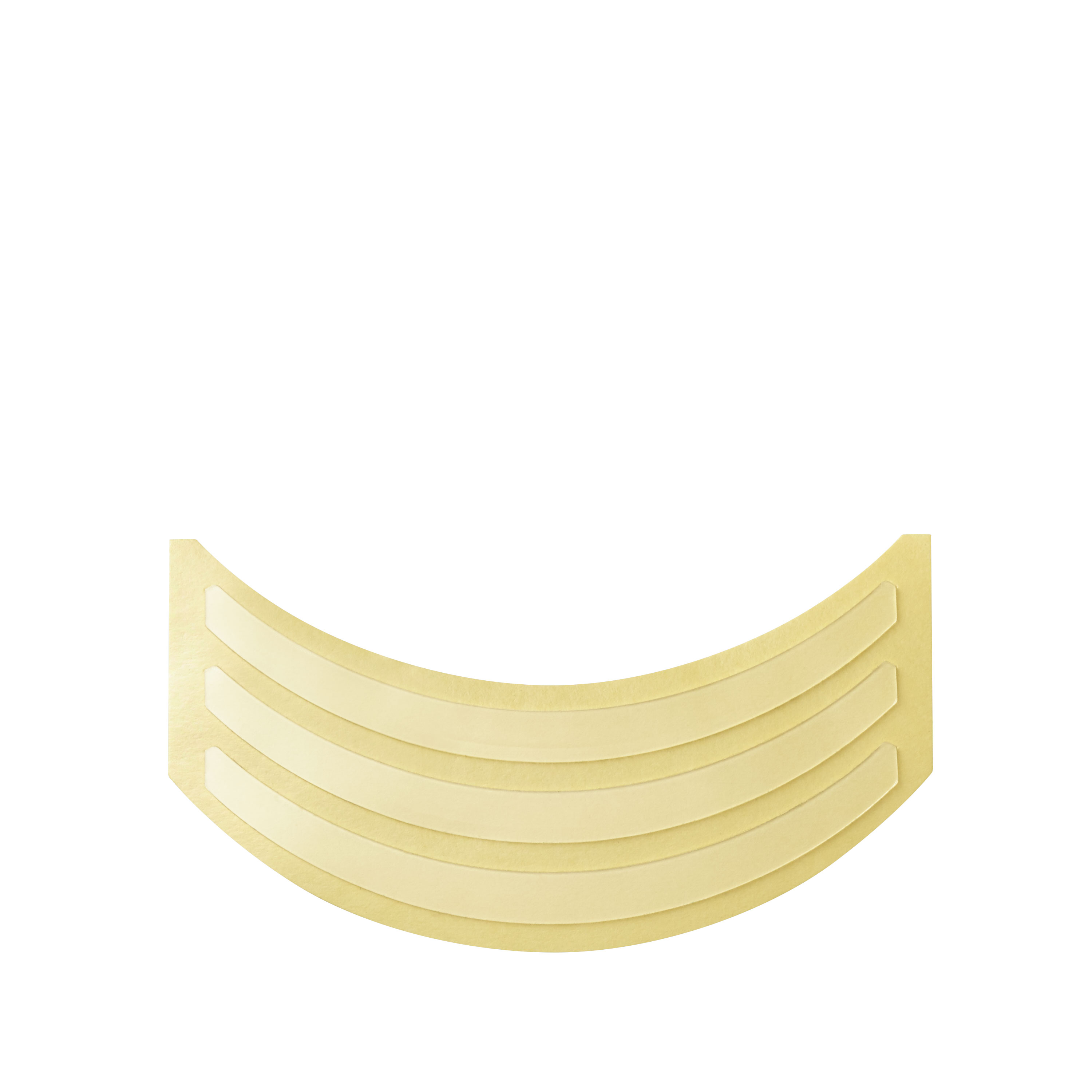

ゴムシート 3枚入
B25210060-F1 3
端子台コネクタ
Z69544323-F1 1

ダウンロードサービスについて

ご利用の前に必ずお読み下さい。
本サイトによるデータのダウンロードサービスは、以下の『ご利用の条件』にご同意頂いた上でご利用ください。

1.権利の帰属

本サイト内からダウンロード可能なデータの著作権その他の知的財産権は、株式会社パトライト(以下、「当社」といいます。)および/または当社が利用に必要な権利の許諾を受けている権利者に帰属します。

2.データの利用

パトライトwebメンバーの登録者である本サイトの利用者(以下、「利用者」という。)は、本サイトからダウンロードしたデータ(以下、「ダウンロードデータ」という。)を、『データのダウンロードご利用の条件』(以下、「本規約」といいます。)に従ってのみ、非独占的に、無料で利用できます。

3.目的

本サイトに公開されておりますデータ(以下、「公開データ」という。)および「ダウンロードデータ」は、以下の利用目的のみに限り使用することができます。

  1. メッセージ・メロディ・アラーム等の音声データ(以下、「音声データ」といいます。)またはソフトウェアのデータ(以下、「ソフトウェアデータ」といいます。) は、当社製品の使用者である利用者が、当社製品へデータ転送し、および/または当社製品上でのみ「音声データ」および/または「ソフトウェアデータ」を使用すること。
  2. 当社のCADのデータ(以下、「CADデータ」といいます。)または当社の製品仕様書のデータ(以下、「製品仕様書データ」)といいます。)、当社製品のCEやULなどの規格宣言書/証明書データ(以下、「宣言書/証明書データ」といいます。)は、 当社製品の使用者である利用者が、当社製品の修理・改修時の参考にすること、および/または当社製品の購入を希望する利用者が、購入検討のために使用すること。

4.禁止行為

  1. 「ダウンロードデータ」の内容の一部、または全部を複製、改変、改ざん、解析、公開、転載、譲渡、貸与等することはできません。
  2. ダウンロードした「音声データ」は、上記「3.目的」に従う場合を除き、他社製品上で利用することはできません。
  3. ダウンロードした「ソフトウェアデータ」は、上記「3.目的」に従う場合を除き、他社製品上で使用および/または他社製品を使用するために利用することはできません。

5. 「公開データ」および「ダウンロードデータ」に関しての注意事項

「公開データ」および「ダウンロードデータ」の利用にあたっては、下記事項の内容につき、予めご了承ください。

  1. 「公開データ」に、当社が発売したすべての機種を含めていないこと。
  2. 「公開データ」に関連した製品が生産終了、その他理由でご購入できない場合があること。
  3. 「公開データ」は、原則として当初の製品発売時点のものを掲載していること。
  4. 「公開データ」の種類、内容、公開期間等は、当社が決定すること。
  5. 「ソフトウェアデータ」は、当社製品の使用者である利用者の端末の環境によっては読み込みが不完全、もしくは読み込めないことがあること。
  6. 「CADデータ」は、当社製品の仕様および/または性能を保証しないこと。
  7. 「CADデータ」の図面要素から抽出される値について、実際の製品と一致することを保証しないこと。
  8. 「CADデータ」は、CADデータ交換用中間ファイルで提供され、データ形式上、データ互換が完全でなく、当社製品の使用者である利用者のCADソフトによっては読み込みが不完全、もしくは読み込めないことがあること。
  9. 「ダウンロードデータ」を直接または間接的に輸出、日本国外への持ち出し、日本非居住者への提供に該当する取扱いをする場合には、利用者は日本国の外国為替および外国貿易法、米国輸出管理法およびその他「ダウンロードデータ」を使用する国の輸出入関連法規を遵守し、必要な一切の手続きを取るものとすること。

6.「CADデータ」について

  1. 「CADデータ」の図面要素から抽出される値については、実際の製品と一致することを保証するものではありません。製品の仕様、寸法等につきましては、「製品仕様書データ」をご確認ください。
  2. 「CADデータ」のうち、二次元データは、DXF形式(Ver.R12/LT2)でご提供いたします。
  3. 「CADデータ」のうち、三次元データは、以下の3種類のデータ形式でご提供いたします。
    A.IGES形式データ
    B.STEP形式データ
    C.PARASOLID形式データ

7.「製品仕様書データ」について

製品ご使用時の『安全上のご注意』については、「製品仕様書データ」に記載または製品に同梱の別紙にてご提供しております。本サイトでは「製品仕様書データ」のみを公開しており、製品に同梱の別紙にて提供している情報は公開しておりません。「製品仕様書データ」に記載されている『安全上のご注意』は、当初の製品発売時点での法的基準に応じた内容になっております。法的基準の変化およびその他理由による変更されることがあり、最新の内容ではない場合があります。「製品仕様書データ」に記載の『安全上のご注意』についてのご質問は、当社お問合せ窓口へお問合せください。

8.「宣言書/証明書データ」について

「宣言書/証明書データ」の最新版は、ダウンロードした日といたします。 ダウンロードした「宣言書/証明書データ」を再利用しないで、必要な都度ダウンロードすること。

9.ダウンロードサービスの中止・変更

本サイトのサービスは予告なく中止、または内容や条件の変更をする場合があります。あらかじめご了承ください。また、本規約は予告なく変更をする場合があります。当社が本規約を変更した場合、本サイトのサービスの利用のすべてについて、変更後の規約を当社が本サイトに公開した時点から変更後の規約が適用されるものとします。

10.利用契約の解約

利用者が、本サイトのサービスの利用に際して本規約の定めに違反した場合、または本サイトのサービスの利用に関連して公序良俗違反、法令違反等となる行為、当社の名誉、信用等を毀損する行為、もしくはその他当社に損害を与える行為を行った/行うおそれがあると当社が認めた場合、当社は利用者の本規約に基づく利用契約を解約することがあります。その場合、利用者は、すべての「ダウンロードデータ」の使用を直ちに中止し、削除するものとします。また、利用者が、「パトライトWebメンバー」の資格を失った場合も同様とします。

11.免責

本サイトのサービスの利用、または利用できなかったことにより利用者に損害(データの破損・業務の中断・営業情報の損失などによる直接及び間接の損害を含む)が生じた場合は、たとえそのような損害の発生や第三者からの賠償請求の可能性があることについてあらかじめ知らされた場合でも、当社は一切責任を負いません。


よくあるご質問

  • ネットワーク製品全般
    HTTPコマンドで制御ができるネットワーク製品はありますか?

    HTTPコマンドで制御ができるネットワーク製品は4機種あります。(2022年4月現在)

    製品の概要は下表をご参照ください。
    下表を拡大する場合はこちら


    HTTPコマンドで制御ができる製品の概要と詳細については下記をご参照ください。

    ■積層情報表示灯 LA6-POEシリーズ

     LA6-POEシリーズはPoE給電機能を備えた、ネットワーク対応LED積層情報表示灯です。

      <PoE給電機能とは>
       Ethernetの通信ケーブルを利用して、電源を供給する技術のことです。
       コンセントの位置から離れているなど、電源供給が難しい場合でも、PoE給電可能なHUBと
       LANケーブルで接続すればカンタンに電源供給ができます。

      LA6-POEシリーズの製品ページはこちらをご参照ください。



    ■音声対応ネットワーク制御信号灯 NHVシリーズ

     NHVシリーズはネットワークの情報を光と音・音声で即座に報知します。
     Text to Speechを搭載しているので、文字情報を音声情報に変換できます。

      NHVシリーズの製品ページはこちらをご参照ください。



    ■ネットワーク監視表示灯 NH-FBシリーズ

     NH-FBシリーズはメール送信機能や、多様なネットワーク監視機能とブザーを備えた
     ネットワーク監視表示灯です。

      灯体サイズはΦ25です。
      NHS-FB1シリーズの製品ページはこちらをご参照ください。


      灯体サイズΦ40「NHP-FB2型」
      灯体サイズΦ60「NHL-FB2型」
      NHP-FB2・NHL-FB2シリーズの製品ページはこちらをご参照ください。


    ■インターフェースコンバータ NBM-D88N型

     NBM-D88N型は入力点数8点、出力点数8点を装備する、メール送信機能も備えた
     ネットワーク対応インターフェースコンバータです。

      NBM-D88N型の製品ページはこちらをご参照ください。



    このページのトップに戻る

    > 詳しくみる
  • LA6シリーズ
    信号入力方法を教えてください。
    スマートモード「パルストリガ」のトリガ入力のみワンショット入力となります。
    それ以外はレベルホールド入力でご使用ください。 > 詳しくみる
  • LA6シリーズ
    「タイムトリガタイプ」点灯時間の設定範囲を教えてください。
    1パターンあたり、0.1秒〜360秒(タイムスパン設定:0.1秒)、1秒〜3600秒(タイムスパン設定:1秒)
    です。 > 詳しくみる
  • LA6シリーズ
    LA6型専用データ作成アプリケーションソフト「編集ソフト」で
    「実機へ送信」「実機から受信」のボタンがグレーとなりボタンが押せません。
    【原因】
    パソコンとLA6型がデータ通信ができない状態となっています。

    【対策】
    パソコンとLA6型本体を接続しているUSBケーブルがデータ通信用ケーブルであることをご確認ください。
    充電専用ケーブルではデータ通信ができません。また、一部のケーブルには、品質が安定しない物があり、データ通信ができないことがありますので、ケーブルを交換してください。
    (ご注意事項)
    (1)データ通信のみのケーブルを使用している場合は、LA6型本体の電源を投入してください。
    LA6型本体の電源を投入していないとデータ通信ができません。
    (2)データ通信+充電ケーブルを使用している場合は、LA6型本体の電源を投入しなくてもデータ通信ができます。 > 詳しくみる
  • LA6シリーズ
    LA6型の編集ソフト(EDITER FOR LA serise)上でシミュレーションする際にはブザー音は再生できますか。
    編集ソフト(EDITER FOR LA serise)上ではブザー音は再生できません。
    但し、シミュレーション枠内で鳴動表示のブザーマークによってブザーが鳴動していることを表示します。 > 詳しくみる
