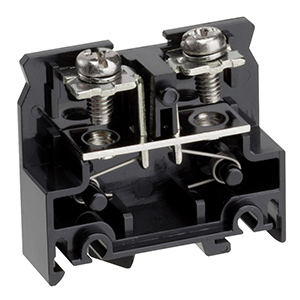

特長
TXレール式端子台は、UL、CSA、EN/IEC規格適合のグローバル対応品です(一部除く)。
必要な容量を、必要な極数で組み立てられますので、経済的な選定ができます。
ジャンプアップ構造の端子台です。仮止めが可能なタッチロック機能と、ねじを緩めるとねじが上がって保持されるジャンプアップ機能を兼ね備えていますので、配線作業を効率的に行いたい場合に最適です。
100Aフレームまでは、ULファクトリーワイヤリング&フィールドワイヤリング適合品です。
適合アクセサリについては端子台アクセサリ、
又はねじ端子台(レール式)選定早見表をご参照ください。
■仕様
絶縁電圧 | 800V |
インパルス耐電圧 | 8000V |
適合電線と最大電流 (圧着接続の場合) | 1.25㎟-15A 2㎟-20A 3.5㎟-30A 5.5㎟-40A |
耐熱電線使用時の通電電流 | 5.5㎟-45A |
端子ねじ | M4×8.5 ±ジャンプアップ |
締付トルク | 1.4~1.8N・m |
難燃グレード | UL94V-0 |
入数 | 60P入 |
■海外規格適合定格
UL | CSA | EN/IEC | |||
絶縁電圧 | 600V | 600V | 600V | ||
定格適合電線 (AWG) | 単線 | より線 | ー | 単線 | より線 |
18~10 | 18~10 | 18~10 | |||
定格通電電流 | 30A | 30A | 40A |
適合アクセサリ | タイプ名 | 入数 | |
エンドプレート | TXUA1 | 10枚 | |
カバー | 500mm | TXB2 | 5本 |
1000mm | TXB2L | ||
記名シール | ファイバー/5m | TRC21 | 1本 |
塩化ビニール/5m | TRC22 | ||
ポリプロピレン/5m | TRC23 | ||
塩化ビニール/100m | TRC22L100 | ポリプロピレン/100m | TRC23L100 |
ショートバー | 6P | TJ262A | 10個 |
TJ262B | |||
TJ262C | |||
ストッパー | 大形 | TXE2 | 10個 |
ー | JTXE3 | 100個 | |
レール | 1005mm | TXDA2 | 1本 |
980mm | JXDA | ||
1005mm | TRDA2 | ||
2010mm | TXDA2M | 50本 | |
1960mm | JXDAM | 2010mm | TRDA2M | 30本 |
