コンパクトタイプ(組式)

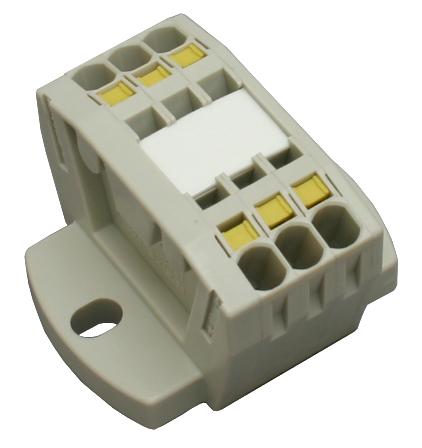

TWM 20B
プッシュイン端子台
コンパクトタイプ(組式)

特長



  • 機能を最小限に絞ったタイプです。接続電線の引き出し方向に角度を付け、省スペースを極限まで追求しています。
  • 10A品~20A品を用意しています。
  • 本体色はグレーです。

  • 適合アクセサリについては端子台アクセサリ
    又はプッシュイン端子台(組式)選定早見表をご参照ください。




    ■仕様

    絶縁電圧600V
    定格適合電線Φ0.5~1.6㎜(AWG22~14)
    0.3~2㎟(AWG22~14)
    ※ フェルール使用時は1.25㎟
    (AWG16)までとなります。
    定格通電電流20A
    インパルス耐電圧6000V
    難燃グレードUL94V-0



    ■海外規格適合定格


     ULEN/IEC
    絶縁電圧600V600V
    定格適合電線
    (AWG)
    単線より線単線より線
    22〜1422~14
    [22~16]
    22〜1422~14
    [22~16]
    定格通電電流16A
    [14A]
    22A
    [16A]

    ※フェルール使用時は[ ]内の値となります。






    型式寸法(mm)概略質量
    (g)
    AB
    1TWM 20 B 0129.820.89.8
    2TWM 20 B 0234.425.414.5
    3TWM 20 B 0339.030.019.2
    4TWM 20 B 0443.634.623.9
    5TWM 20 B 0548.239.228.6
    6TWM 20 B 0652.843.833.3
    7TWM 20 B 0757.448.438.0
    8TWM 20 B 0862.053.042.7
    9TWM 20 B 0966.657.647.4
    10TWM 20 B 1071.262.252.1


    型式寸法(mm)概略質量
    (g)
    AB
    11TWM 20 B 1175.866.856.8
    12TWM 20 B 1280.471.461.5
    13TWM 20 B 1385.076.066.2
    14TWM 20 B 1489.680.670.9
    15TWM 20 B 1594.285.275.6
    16TWM 20 B 1698.889.880.3
    17TWM 20 B 17103.494.485.0
    18TWM 20 B 18108.099.089.7
    19TWM 20 B 19112.6103.694.4
    20TWM 20 B 20117.2108.299.1



    適合アクセサリ タイプ名 入数
    ショートバー 2P TJW22 50個
    3PTJW23
    4PTJW24
    8PTJW28
    13PTJW213
    ※TJW213は切断可
    10個
