コンパクトタイプ(レール式)

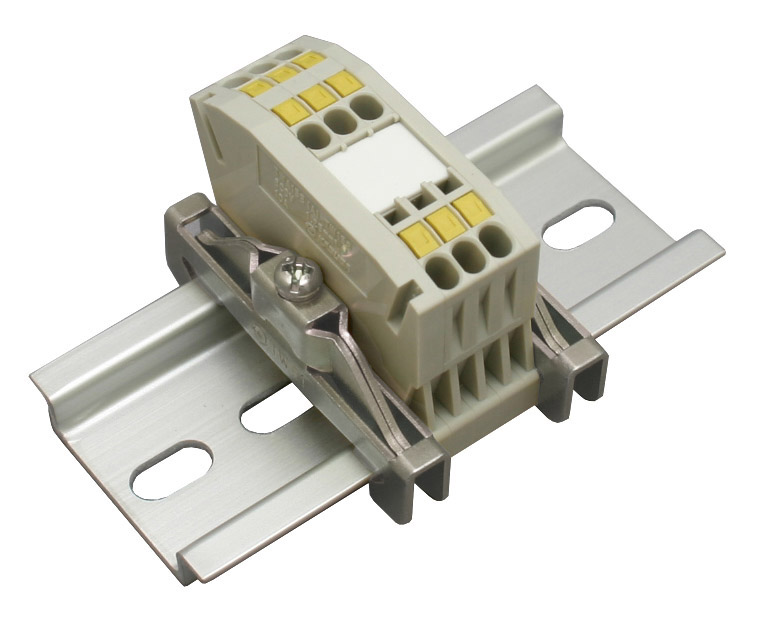

TW 15B
プッシュイン端子台
コンパクトタイプ(レール式)

特長



  • 機能を最小限に絞ったタイプです。接続電線の引き出し方向に角度を付け、省スペースを極限まで追求しています。
  • 10A品~20A品を用意しています。
  • 本体色はグレーです。

  • 適合アクセサリについては端子台アクセサリ
    又はプッシュイン端子台(レール式)選定早見表をご参照ください。




    ■仕様


    絶縁電圧600V
    定格適合電線Φ0.3~1.0㎜ (AWG28~18)
    0.08~1.25㎟ (AWG28~16)
    ※ フェルール使用時は0.5㎟
    (AWG20)までとなります。
    定格通電電流10A
    インパルス耐電圧6000V
    難燃グレードUL94V-0
    入数50P入



    ■海外規格適合定格


     ULEN/IEC
    絶縁電圧600V600V
    定格適合電線
    (AWG)
    単線より線単線より線
    28〜1828~16
    [28~20]
    28〜1828~16
    [28~20]
    定格通電電流7A14A
    [9A]
    10A16A
    [8A]

    ※フェルール使用時は[ ]内の値となります。




    適合アクセサリ タイプ名 入数
    エンドプレート TWA15B 5組
    記名シール ファイバー/5m TRC21 1本
    塩化ビニール/5m TRC22
    ポリプロピレン/5m TRC23
    塩化ビニール/100m TRC22L100
    ポリプロピレン/100m TRC23L100
    ショートバー 2P TJW12B 50個
    ストッパー 薄形 TWE1 10個
    樹脂製 TWE2
    JTXE3 100個
    レール 1005mm TXDA2 1本
    980mm JXDA
    1005mm TRDA2
    2010mm TXDA2M 50本
    1960mm JXDAM
    2010mm TRDA2M 30本

    シリーズ共通詳細
    インフォメーション アクセサリ一覧
    インフォメーション 技術資料
    セレクション
    シリーズダウンロードファイル
