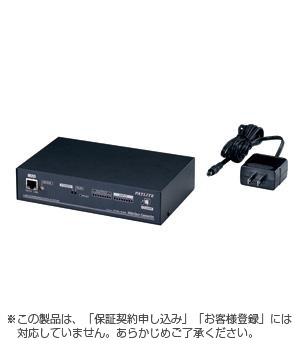

インターフェースコンバータ(Ethernet/デジタルI/O 変換器)
PHN-D88

幅広いプロトコルに対応したインターフェースコンバータです。

  • Ethernet(RJ-45)
  • デジタルIO
  • ネットワーク製品
  • インターフェースコンバータ(Ethernet/デジタルI/O 変換器) PHN-D88



  • デジタル入力を8チャンネル搭載 無電圧接点出力および、電圧出力接点に対応。各種センサからの出力を監視することが可能です。
    入力によるイベント機能も多彩です。
  • デジタル出力を8チャンネル搭載 リレー出力によりDC24V、AC100V負荷の駆動も可能です。
    回転灯などの制御にご利用いただけます。
  • 端子台はすべてスクリューレス対応
    ワンタッチで端子台への配線が可能。(圧着工具は不要)
  • SNMP(シンプルネットワークマネージメントプロトコル)対応
    SNMP対応によりマネージャからの監視、操作が可能になります。
    各入力によるトラップ送信設定が可能です。
  • リモートシェルコマンド対応
    RSHコマンドで簡単に外部接続機器を遠隔制御できます。
  • 回線や機器の死活監視にPING機能搭載 PINGで回線の障害・機器の死活監視を行います。
    異常時にはSNMP TRAP送信や外部機器制御、メール送信する事も可能。
  • 電子メール送信機能搭載
    各入力に対して、あらかじめ設定したメールアドレスに電子メールを送信可能。
    『(※メール送信先のポート番号は「25」固定です)』

【バージョン1.18での変更点】

  • マルチキャストパケットを受信した時、誤ったIPアドレスの情報を返信してしまう点を改善し、返信しないようにしました。



【バージョン1.17での変更点】

  • 半角英数字のみ設定可能な項目に全角文字が設定できる不具合を修正しました。
  • ユーザ名およびパスワードに登録可能文字数の63文字を設定するとログインできなくなる不具合を修正しました。
  • SNMPポート番号に初期値(161)とは異なる値を設定した場合、通信できなくなる不具合を修正しました。
  • UP-DATEモードで初期化チェックエラー発生時に、ステータス表示LEDが0.1秒周期で点滅するよう修正しました。
  • UP-DATEモードでファーム書き込みエラー発生時に、ステータス表示LEDが1秒周期で点滅するよう修正しました。
  • 同時設定可能な項目に、ブラウザからは同時設定できない不具合を修正しました。
  • DIOサーバー機能で強制切替により接続を切替えると、応答を返さなくなる不具合を修正しました。
  • 最大255文字入力可能項目に、SNMPでは128文字以上設定できない不具合を修正しました。
  • MIBファイルにTrap情報を追加しました。
  • MIBファイルの誤記・文法誤りを修正しました。



【バージョン1.10での変更点】

  • ブラウザ設定のパスワード設定で半角英数箇所に全角が入力できてしまい、動作不良となり、パスワード部に全角を入力するとログインできなくなる不具合を修正いたしました。
  • SMTP設定の署名欄に改行を入力すると改行が文字化けし、改行できていない不具合を修正いたしました。
  • DI設定の出力番号に入力規制がなされておらず、数字以外の文字を入力できてしまう不具合を修正いたしました。
  • SNMPでDOの値が正常に取得できない(D0-D7が常に0となる。)不具合を修正いたしました。
  • DIOサーバー機能にて、DIの設定をB接点とし、TCPプロトコルで取得した場合に論理が逆になる不具合を修正いたしました。
  • ユニット監視設定で10番のタイムアウト時間のみ、SNMPで設定した値が反映されない不具合を修正いたしました。
  • ユニット監視状態のCheck Valueの値が監視異常時に1になるはずが0のままである不具合を修正いたしました。
  • IPアドレス設定で不正な値が設定できてしまう不具合を修正いたしました。
  • DIによってDOへ出力した情報が、RSHで取得すると反映されない不具合を修正いたしました。
  • SNMPの登録時に間を飛ばすと、飛ばした番号をシフトして登録される不具合を修正いたしまし
    例)1,2番を登録し、3番を飛ばして4番登録すると、4番が3番になる。
  • DNS設定した環境で、DNSサーバーのレスポンスが早すぎるとメールを飛ばさない場合がある不具合を修正いたしました。
  • RSHのタイマー付機能を追加致しました。タイマー設定時間経過後、タイマー設定コマンド前の状態に戻ります。
    例) rsh IPアドレス -l ログイン名 コマンド リレー出力値 10 ←時間(秒

こちらのページでは閲覧のみです。ダウンロードご希望の方は右のダウンロードサービスのタブからお願い致します。

(※)マイページ新規登録が必要です。 本サイトによるデータのダウンロードサービスは、以下の『』にご同意頂いたものとみなします。

(※)マイページ新規登録が必要です。 本サイトによるデータのダウンロードサービスは、以下の『』にご同意頂いたものとみなします。

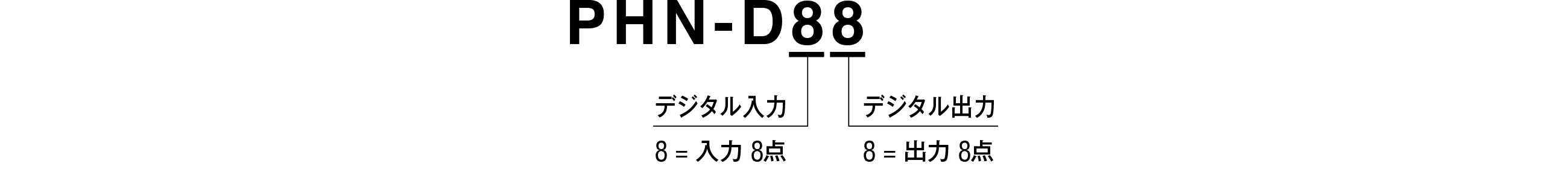

PHN-D88  

PHN-D88  

※ 「所要数」は、1台あたりに必要な数量を表します。
※ 各種補修パーツは“1”単位からご購入いただけます。(一部を除く)
※ 写真と実物は、見た目の色に多少違いがありますので、ご了承ください。

補修パーツ

区分 番号 品名 品番 所要数 仕様 交換時期の目安
ACアダプタ
Z69433018-F1 1

ダウンロードサービスについて

ご利用の前に必ずお読み下さい。
本サイトによるデータのダウンロードサービスは、以下の『ご利用の条件』にご同意頂いた上でご利用ください。

1.権利の帰属

本サイト内からダウンロード可能なデータの著作権その他の知的財産権は、株式会社パトライト(以下、「当社」といいます。)および/または当社が利用に必要な権利の許諾を受けている権利者に帰属します。

2.データの利用

パトライトwebメンバーの登録者である本サイトの利用者(以下、「利用者」という。)は、本サイトからダウンロードしたデータ(以下、「ダウンロードデータ」という。)を、『データのダウンロードご利用の条件』(以下、「本規約」といいます。)に従ってのみ、非独占的に、無料で利用できます。

3.目的

本サイトに公開されておりますデータ(以下、「公開データ」という。)および「ダウンロードデータ」は、以下の利用目的のみに限り使用することができます。

  1. メッセージ・メロディ・アラーム等の音声データ(以下、「音声データ」といいます。)またはソフトウェアのデータ(以下、「ソフトウェアデータ」といいます。) は、当社製品の使用者である利用者が、当社製品へデータ転送し、および/または当社製品上でのみ「音声データ」および/または「ソフトウェアデータ」を使用すること。
  2. 当社のCADのデータ(以下、「CADデータ」といいます。)または当社の製品仕様書のデータ(以下、「製品仕様書データ」)といいます。)、当社製品のCEやULなどの規格宣言書/証明書データ(以下、「宣言書/証明書データ」といいます。)は、 当社製品の使用者である利用者が、当社製品の修理・改修時の参考にすること、および/または当社製品の購入を希望する利用者が、購入検討のために使用すること。

4.禁止行為

  1. 「ダウンロードデータ」の内容の一部、または全部を複製、改変、改ざん、解析、公開、転載、譲渡、貸与等することはできません。
  2. ダウンロードした「音声データ」は、上記「3.目的」に従う場合を除き、他社製品上で利用することはできません。
  3. ダウンロードした「ソフトウェアデータ」は、上記「3.目的」に従う場合を除き、他社製品上で使用および/または他社製品を使用するために利用することはできません。

5. 「公開データ」および「ダウンロードデータ」に関しての注意事項

「公開データ」および「ダウンロードデータ」の利用にあたっては、下記事項の内容につき、予めご了承ください。

  1. 「公開データ」に、当社が発売したすべての機種を含めていないこと。
  2. 「公開データ」に関連した製品が生産終了、その他理由でご購入できない場合があること。
  3. 「公開データ」は、原則として当初の製品発売時点のものを掲載していること。
  4. 「公開データ」の種類、内容、公開期間等は、当社が決定すること。
  5. 「ソフトウェアデータ」は、当社製品の使用者である利用者の端末の環境によっては読み込みが不完全、もしくは読み込めないことがあること。
  6. 「CADデータ」は、当社製品の仕様および/または性能を保証しないこと。
  7. 「CADデータ」の図面要素から抽出される値について、実際の製品と一致することを保証しないこと。
  8. 「CADデータ」は、CADデータ交換用中間ファイルで提供され、データ形式上、データ互換が完全でなく、当社製品の使用者である利用者のCADソフトによっては読み込みが不完全、もしくは読み込めないことがあること。
  9. 「ダウンロードデータ」を直接または間接的に輸出、日本国外への持ち出し、日本非居住者への提供に該当する取扱いをする場合には、利用者は日本国の外国為替および外国貿易法、米国輸出管理法およびその他「ダウンロードデータ」を使用する国の輸出入関連法規を遵守し、必要な一切の手続きを取るものとすること。

6.「CADデータ」について

  1. 「CADデータ」の図面要素から抽出される値については、実際の製品と一致することを保証するものではありません。製品の仕様、寸法等につきましては、「製品仕様書データ」をご確認ください。
  2. 「CADデータ」のうち、二次元データは、DXF形式(Ver.R12/LT2)でご提供いたします。
  3. 「CADデータ」のうち、三次元データは、以下の3種類のデータ形式でご提供いたします。
    A.IGES形式データ
    B.STEP形式データ
    C.PARASOLID形式データ

7.「製品仕様書データ」について

製品ご使用時の『安全上のご注意』については、「製品仕様書データ」に記載または製品に同梱の別紙にてご提供しております。本サイトでは「製品仕様書データ」のみを公開しており、製品に同梱の別紙にて提供している情報は公開しておりません。「製品仕様書データ」に記載されている『安全上のご注意』は、当初の製品発売時点での法的基準に応じた内容になっております。法的基準の変化およびその他理由による変更されることがあり、最新の内容ではない場合があります。「製品仕様書データ」に記載の『安全上のご注意』についてのご質問は、当社お問合せ窓口へお問合せください。

8.「宣言書/証明書データ」について

「宣言書/証明書データ」の最新版は、ダウンロードした日といたします。 ダウンロードした「宣言書/証明書データ」を再利用しないで、必要な都度ダウンロードすること。

9.ダウンロードサービスの中止・変更

本サイトのサービスは予告なく中止、または内容や条件の変更をする場合があります。あらかじめご了承ください。また、本規約は予告なく変更をする場合があります。当社が本規約を変更した場合、本サイトのサービスの利用のすべてについて、変更後の規約を当社が本サイトに公開した時点から変更後の規約が適用されるものとします。

10.利用契約の解約

利用者が、本サイトのサービスの利用に際して本規約の定めに違反した場合、または本サイトのサービスの利用に関連して公序良俗違反、法令違反等となる行為、当社の名誉、信用等を毀損する行為、もしくはその他当社に損害を与える行為を行った/行うおそれがあると当社が認めた場合、当社は利用者の本規約に基づく利用契約を解約することがあります。その場合、利用者は、すべての「ダウンロードデータ」の使用を直ちに中止し、削除するものとします。また、利用者が、「パトライトWebメンバー」の資格を失った場合も同様とします。

11.免責

本サイトのサービスの利用、または利用できなかったことにより利用者に損害(データの破損・業務の中断・営業情報の損失などによる直接及び間接の損害を含む)が生じた場合は、たとえそのような損害の発生や第三者からの賠償請求の可能性があることについてあらかじめ知らされた場合でも、当社は一切責任を負いません。


よくあるご質問

  • PHN-D88型・NBM-D88型
    PHN-D88型は遠隔コマンド設定画面、NBM-D88型はRSHコマンド送信設定画面のコマンド欄の記述内容を教えてください。

    RSHコマンド設定画面のコマンド欄にはRSHコマンドの記述方法のコマンド
    (+オプション)部分を記述します。

     例) alert 100001

    記述する詳細内容は、各製品の取扱説明書をご確認ください。

    PHN-D88型の取扱説明書はPHN-D88型の製品ページを開いて「取扱説明書/仕様/外観図」より
    入手して、該当章 3.1.7項、3.1.8項 4.1.7項などを参照ください。

    NBM-D88型の取扱説明書はNBM-D88型の製品ページを開いて「取扱説明書/仕様/外観図」より
    入手して、該当章 3.7項などを参照ください。

    > 詳しくみる
  • 修理 保守パスポート
    お客様登録/サポート契約に登録しています。
    修理期間中の代替機、「先出しセンドバック」の依頼方法や連絡先などを
    教えてください。

    当社ホームページの「センドバック(お預り)修理について」から、
    修理見積依頼書をダウンロードしてご記入のうえ、FAXまたはEMailにてサービス課まで
    ご送付ください。

    ご記入の際に『「5年保守パスポート」「8年保守パスポート」「5年修理パスポート」もしくは
    「3年間無償修理対応」のいずれかにご加入済みのお客様』の「必要」欄に✔印をご記入ください。

    詳しくは、当社ホームページ「センドバック(お預り)修理について」をご参照ください。

    <先出しセンドバックについて>

      ・先出しセンドバック対象機種


        NHB/NHVシリーズ
        NH-FB/NH-FVシリーズ
        PHE-3FB3-RYG型
        PHC-D08型
        NBM-D88N型
        LA6-POEシリーズ
        LR-USBシリーズ
        NE-USBシリーズ
        WE-402UBLAN型

     ①先出しセンドバックは、「保守パスポート」または「修理パスポート」に加入済みの
      お客様のみがご利用いただけるサービスです。

     ②代替機は当社指定の機種となり、お預かりする修理品と必ずしも同型の機種をご用意
      できない場合があります。
      異なる機種やサイズの製品になる場合がありますので、ご了承いただきますよう
      お願いいたします。

     ③先出しした代替機は、原則的に返却いただきますので、代替機を継続して使用いただく事は
      できません。

     ④設定情報の保存および書込みはお客様の責任の下で行ってください。

     ⑤代替機の返送に必要な費用(送料等)はお客様の負担にてお願いいたします。

    > 詳しくみる
  • <技術豆知識>
    インターフェースコンバータとは?

    イーサネット⇒デジタルI/O、USB⇒リレー出力、イーサネット⇔RS-232Cなど、異なる
    インターフェースを相互に変換して接続する装置です。

    当社では各種インターフェースコンバータをラインアップしています。
    お客様の使用用途により、ご選定ください。

    ■NBM-D88N型 イーサネット・デジタルI/O変換器

    詳細はインターフェースコンバータ NBM-D88N型の製品ページをご参照ください。



    ■PHN-D88型 イーサネット・デジタルI/O変換器

     詳細はインターフェースコンバータ PHN-D88型の製品ページをご参照ください。



    ■PHE-3FB3型 信号灯付き(USB・RS232C)

     詳細はインターフェースコンバータ PHE-3FB3型の製品ページをご参照ください。



    ■PHC-D08型 USB・RS232C・リレー出力器

     詳細はインターフェースコンバータ PHC-D08型の製品ページをご参照ください。



    ■PHN-R型 イーサネット・リレー出力器

     詳細はインターフェースコンバータ PHN-R型の製品ページをご参照ください。



    ■PHN-S型 イーサネット・シリアル(RS232C)変換器

     詳細はインターフェースコンバータ PHN-S型の製品ページをご参照ください。
