ユニット組立式(ボタンパッキン露出構造)

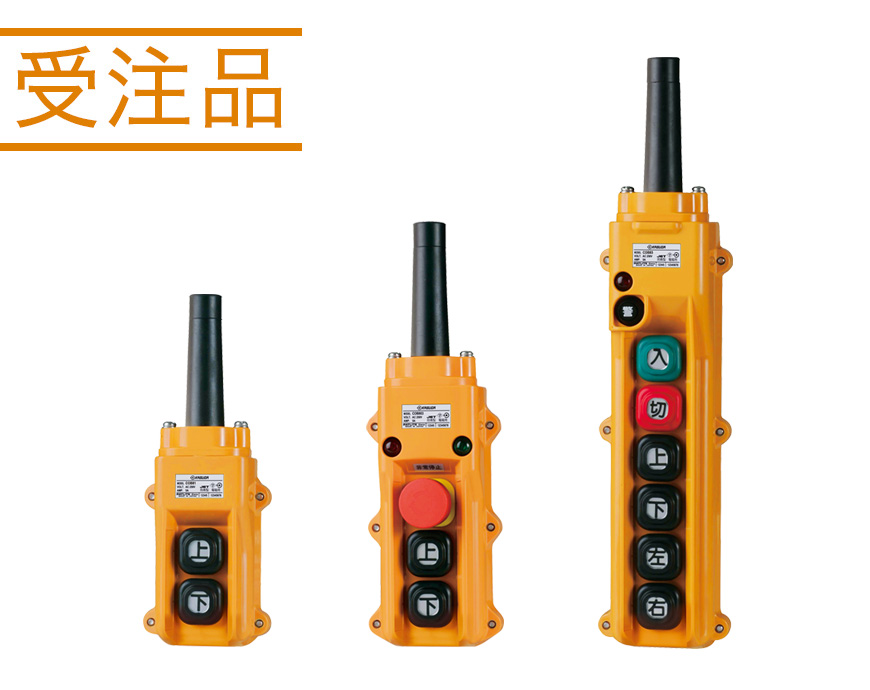

COB80シリーズ
ホイスト用押ボタン開閉器(電動機間接操作用)
ユニット組立式(ボタンパッキン露出構造)

製作仕様書ダウンロード    仕様書記入例ダウンロード


特長



COB80シリーズは構成部品をお客様にお選びいただく受注対応品です。
見積り依頼やご発注の際は、「80シリーズ ホイスト用押ボタン開閉器 製作仕様書」でご指示ください。
また、ご要望の多いスイッチ構成から24機種を即納在庫製品としてラインアップしています。
あわせてご検討ください。



■共通仕様

項 目 定 格
保護構造 IP65(JIS C 0920)※
NEMA:4X準拠
電気用品安全法:防雨形
材質/色 ケース: 高衝撃性ABS樹脂/橙色(マンセル7.5YR7/13相当)
ケース締め付けねじ:ステンレス(±ねじ)
ケーブルブッシング:合成ゴム/黒色
耐振動 誤動作 10〜55Hz 複振幅1.0mm
耐衝撃 耐久 500m/s2
誤動作 100m/s2
周囲温度 -15℃〜+40℃
(ただし、氷結または結露しないこと)
相対湿度 45〜85%
取付姿勢 適正なキャブタイヤケーブルを使用して、キャブタイヤケーブル挿入口が
上になるように取り付けること

※適合ケーブルブッシング使用時。



■適合規格

規格名
JIS C 8201-5-1
JIS C 0920
NECA C4520
電気用品安全法(適合品)



■基本型式

基本型式 ボタン点数
COB 81 2点
COB 82 4点
COB 83 6点
COB 84 8点
COB 85 10点
COB 86 12点

基本型式 ボタン点数
COB 803 3点
COB 805 5点
COB 807 7点

※ケースはブッシング押えとセットになっています。  ※ケースは部品単体での販売はいたしません。
