ユニット固定式(ボタンパッキン露出構造)

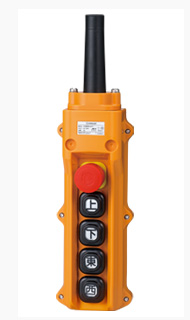

COB80シリーズ(組立完成品)
ホイスト用押ボタン開閉器(電動機間接操作用)
ユニット固定式(ボタンパッキン露出構造)

  • ご要望の多いスイッチ構成の中から24機種を即納在庫化しました!
    型式・仕様が決まっているから注文も簡単!

    納期重視のお客様
    受注対応品に加え、ご要望の多いスイッチ構成から24機種即納在庫製品としてラインアップしました。型式・仕様があらかじめ決まっていますので、注文も簡単におこなえます。しかも、在庫品なので納期を心配する必要もございません。

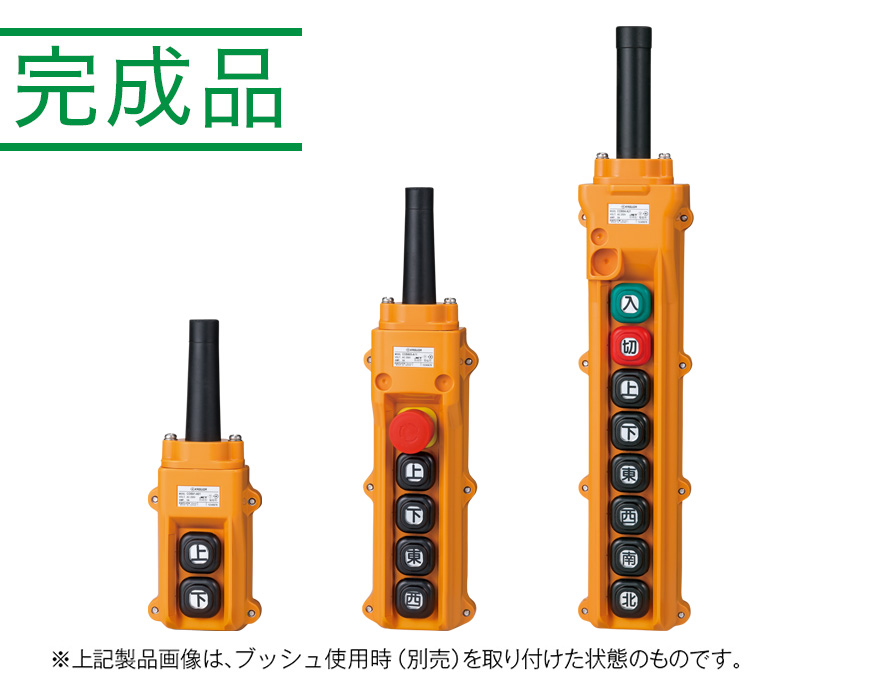

    ▶︎ 組立完成品
    受注対応品をご希望のお客様
    従来通り、ご要望のスイッチなどをご指定いただいてから製作する受注対応品につきましては、「KASUGA総合カタログ」内の
    製作仕様書(201~202ページ)からご発注ください。

    ▶︎ 受注対応品
    共通仕様
    項 目 定 格
    保護構造 IP65 (JIS C 0920)
    NEMA TYPE 4X
    電気用品安全法:防雨形
    材質/色 ケース:高衝撃性ABS樹脂/橙色(マンセル7.5YR7/13相当)
    ケース締め付けねじ:ステンレス(±ねじ)
    ケーブルブッシュ:合成ゴム/黒色
    耐振動 誤動作 10~55 ㎐ 複振幅1.0 ㎜
    耐衝撃 耐久 500 ㎨
    誤動作 100 ㎨
    周囲温度 −15℃ ~ +40℃(ただし、氷結または結露しないこと)
    相対湿度 85%RH 以下
    取付姿勢 適正なキャブタイヤケーブルを使用して、キャブタイヤケーブル挿入口が上になるように取り付けること
    規格 JIS C 8201-5-1、JIS C 0920、NECA C4520、
    電気用品安全法
    ※適合ケーブルブッシュ使用時

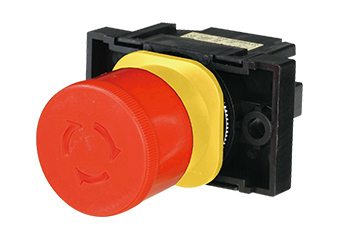

  • 非常停止スイッチ付

    3点、5点、7点ボタンの機種には非常停止スイッチ付をラインアップ。
    現場の安全性向上に貢献します

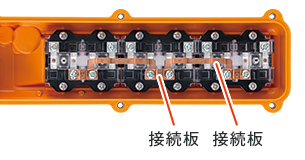

  • 内部配線済み

    スイッチ間やスイッチ内のコモン配線済みの状態で出荷いたします。
    (非常停止スイッチ除く)

  • 透明チップの組付け・交換も工具で簡単

    誰でも簡単に文字板が貼られた透明チップを組付け・交換することができます。
    文字を変更したい場合は、"ホイスト用押しボタン開閉器 COB80シリーズ"カタログの7~8ページに記載の透明チップと文字板を別途お求めください。
    ※透明チップ組付工具は、本体に1つ付属しています。
    ※透明チップ組付工具は、別売はしていません。


    »[動画] 透明チップ組付け


  • ケーブルブッシュ別売り

    ※組立完成品は、ケーブルブッシュが付属されていません。ケーブル径に適合するケーブルブッシュを別途お求めください。
    ※組立完成品24機種に旧COB70シリーズ用のCOB2CA21~CA28、COBC1~D2は使用できません。

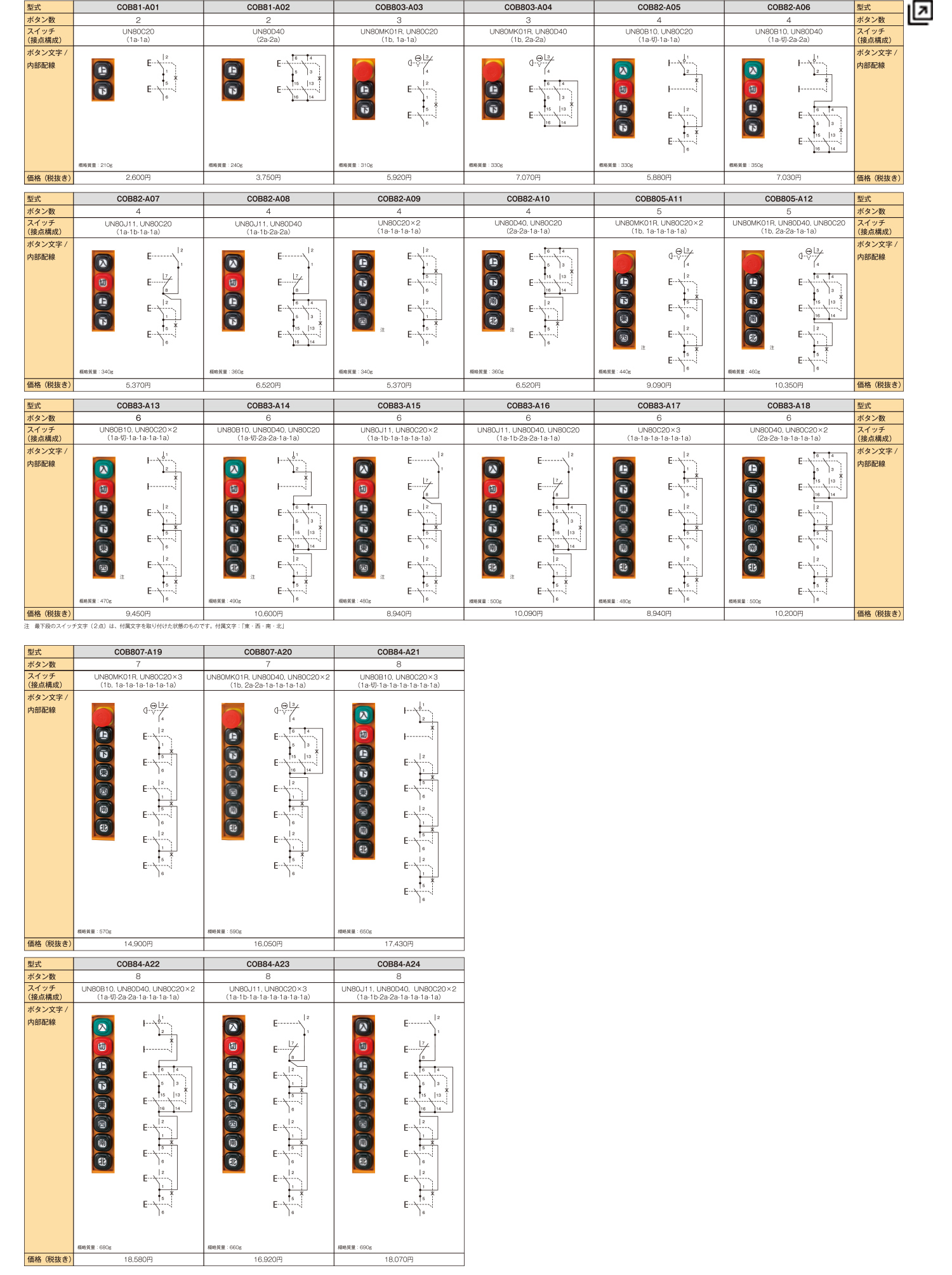

製品ラインアップ
