ユニット固定式(ボタンパッキン露出構造)

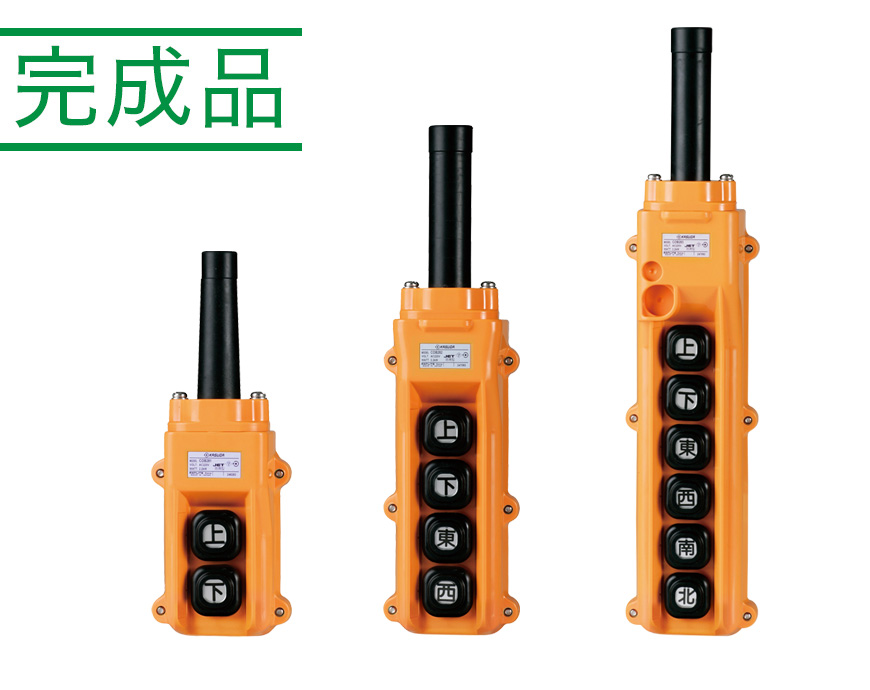

COB280シリーズ
ホイスト用押ボタン開閉器(電動機直接操作用)
ユニット固定式(ボタンパッキン露出構造)

特長



COB280シリーズはあらかじめ仕様が決まっている組立完成品です。
機械的インターロック付きです。上/下、東/西など同時投入ができませんので安全にご使用いただけます。
またインチング用のタイプを用意しています。



■共通仕様

項 目 定 格
保護構造 IP65(JIS C 0920)
NEMA:4X 準拠
電気用品安全法:防雨形
材質/色 ケース: 高衝撃性ABS樹脂/橙色(マンセル7.5YR7/13相当)
ケース締め付けねじ:ステンレス(±ねじ)
ケーブルブッシング:合成ゴム/黒色
絶縁抵抗 100MΩ以上(DC500Vメガー)
耐電圧 AC2500V 1分間
耐振動 誤動作 10〜55Hz 複振幅1.5mm
耐衝撃 耐久 500m/s2
誤動作 100m/s2
周囲温度 -15℃〜+40℃
(ただし、氷結または結露しないこと)
相対湿度 45〜85%
接続端子 M4ねじ(圧着端子式)
取付姿勢 適正なキャブタイヤケーブルで配線されたものを、
ケーブル挿入口が上になるように取り付けること


■定格

項 目 定 格
使用電圧 3φ200/220V
3φ400/440V
定格絶縁電圧 AC 500V
定格通電電流 15A
絶縁抵抗 100MΩ以上(DC500Vメガー)
耐電圧 AC2500V 1分間


■適合規格

規格名
JIS C 8201-3
JIS C 0920
電気用品安全法(適合品)


■製品ラインアップ

ボタン数 種 類 タイプ名 最大適用
電動機容量
3φ200/220V,
400/440V
付属ケーブルブッシング(適合ケーブル径範囲) 付属文字板 接点構成 概略質量
2点
( 1組)
COB 281 2.2 kW COB A2
(φ10.3~φ13.5)
上、下 2a-2a 300g
インチング用 COB 281A 1.5 kW
4点
( 2組)
COB 282 2.2 kW×2 COB B1
(φ13.3~φ16.5)
上、下、東、西、
南、北
2a-2a-2a-2a 460g
インチング用 COB 282A 1.5 kW×2
6点
( 3組)
COB 283 2.2 kW×3 COB B2
(φ16.3~φ19.5)
上、下、東、西、
南、北
2a-2a-2a-2a-2a-2a 530g
インチング用 COB 283A 1.5 kW×3

注 付属のケーブルブッシングが使用するケーブルに適合しない場合、スイッチ内部に雨水などが入りやすく
    非常に危険です。適合するケーブルブッシングを別途お求めください。
注 ケース内でのケーブル固定は、締付固定です。鋼芯取付板も用意しています。
