壁取付形(2点式)
VP103Kシリーズ
小型ペンダントスイッチ
壁取付形(2点式)

製作仕様書ダウンロード


VP制作仕様書




特長

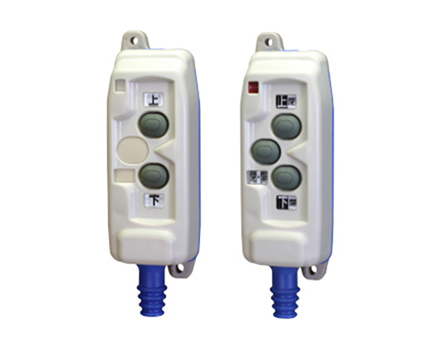

VP103シリーズの壁取り付け型です。2点ボタン、3点ボタンをご用意しています。
組立完成品のほか文字板、ケーブルブッシング、スイッチユニットなどをお客様の用途に合わせカスタマイズすることも可能です。
「VP103,VP103K製作仕様書」でご指定ください。



■共通仕様

項 目 定 格
保護構造 IP65(JIS C 0920)※
電気用品安全法:防雨形
材質/色 ケース: 高衝撃性ABS樹脂/アイボリー(マンセル5Y8/1.5相当)
ケース締め付けねじ:鋼(±ねじ)注
ケーブルブッシング:EPDM(合成ゴム)/青色
カバー: 高衝撃性ABS樹脂/ アイボリー(マンセル5Y7/1相当)
接続端子 M3.5ねじ(圧着端子式)
締付トルク 1.0〜1.3N・m
機械的インターロック 端子番号1と2、端子番号3と4の接点間に取り付け
ボタン動作力 約5N
耐振動 誤動作 10〜55Hz 複振幅1.0mm
耐衝撃 耐久 500m/s2
誤動作 100m/s2
周囲温度 -15℃〜+40℃
(ただし、氷結または結露しないこと)
相対湿度 45〜85%RH
取付姿勢 適正なキャブタイヤケーブルで配線されたものをケーブル挿入口が
上または下になるように吊下げまたは取り付けること。
付属部品 ケーブル固定用部品:ケーブル押え(1個)、
タッピングねじ(2個)

※適合ケーブルブッシング使用時。



■定格

項 目 定 格
定格使用電圧/
定格使用電流
DC 24V 2A(DC13誘導負荷)
AC 220V 2A(AC15誘導負荷)
絶縁電圧 AC・DC 500V
通電電流 5A
絶縁抵抗 100MΩ以上(DC500Vメガー)
耐電圧 AC2500V 1分間

備考 ネームプレートには電気用品安全法上の定格(AC 250V 5A)のみ表示されています。



■ランプ部定格

項 目 定 格
定格電圧/定格電流 DC 24V 10~15mA
光源種類 赤色LEDランプ
接続端子 赤色線(+):丸形圧着端子(M3.5)付
黒色線(-):リセプタクル付
タブ端子、絶縁チューブ添付


■適合規格

規格名
JIS C 8201-5-1
JIS C 0920
NECA C 4520
電気用品安全法(適合品)


■製品ラインアップ
壁取り付け型

ボタン数付属機能付属ケーブル
ブッシング
適合ケーブル径
範囲
型式文字板接点概略質量
3点VPCBEΦ10.5~Φ13.5VP 103K 31a×3140g
VPCAEΦ7.5~Φ10.5VP 103K 3A
2点VPCBEΦ10.5~Φ13.5VP 103K 21a×2140g
VPCAEΦ7.5~Φ10.5VP 103K 2A

注  付属ケーブルブッシングのVPCBEは、VCT 1.25㎟のケーブルを想定しています。VCTF 1.25㎟、
     0.75㎟をご使用の場合は、VPCAEまたはVPCSEのケーブルブッシングを指 定してください。
     付属ケーブルブッシングの詳細(内径寸法)は、ケーブルブッシングのページをご参照ください。
