一体形

特長

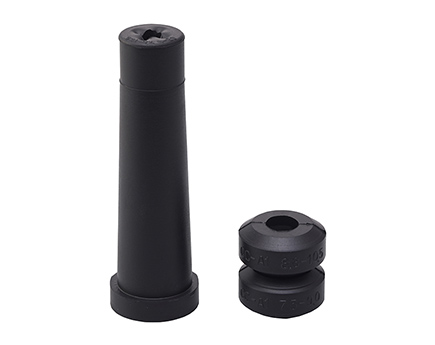

VP103、VP103K用ケーブルブッシングです。
耐候性に優れるEPDM製の他、耐油性に優れるNBR製を用意しています。


●内径と切断位置

型式EPDM製（青）VPCBEVPCAEVPCSEVPC7E
NBR製（黒）VPCBNVPCANVPCSNVPC7N
         A（イで切断） φ12.5φ9.5－－
         B（ロで切断） φ11.5φ8.5φ6－
         C（ハで切断） φ10.5φ7.5φ5φ6.5
         D（切断なし） φ9.5φ6.5φ4φ5.5





注1 切断位置は、ブッシング内径がケーブル外径より1mm以上小さくなるようにお選びください。
注2 使用するケーブル外径に合わせて切断してください。

シリーズ共通詳細
インフォメーション 技術資料
シリーズダウンロードファイル
一体形 　COB1 C
一体形 　COB2 CA
パッキン/ブッシング組み合わせ形 　COB A
パッキン/ブッシング組み合わせ形 　COB B
パッキン/ブッシング組み合わせ形 　COB C
パッキン/ブッシング組み合わせ形 　COB D
ケーブルブッシング（ＥＰＤＭ製） 　VPCBE
ケーブルブッシング（ＥＰＤＭ製） 　VPCAE
ケーブルブッシング（ＥＰＤＭ製） 　VPCSE
ケーブルブッシング（ＥＰＤＭ製） 　VPC7E
ケーブルブッシング（ＮＢＲ製） 　VPCBN
ケーブルブッシング（ＮＢＲ製） 　VPCAN
ケーブルブッシング（ＮＢＲ製） 　VPCSN
ケーブルブッシング（ＮＢＲ製） 　VPC7N
