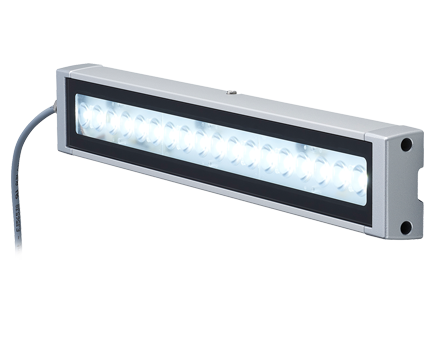

LEDワークライト – 耐油・防水仕様
CLK-02

防塵・防水・耐油構造を備え、工作機械の内部照明に最適なLEDワークライト。
IP66G/67G適合、また当社独自の耐油試験に合格し、切削くずやクーラントがかかる悪環境下でも抜群の明るさで照射します。

  • 100/300/600
  • LED照明
  • 屋内
  • IP66G
  • IP67G
  • IP69K
  • 昼光色
  • LEDワークライト – 耐油・防水仕様 CLK-02
  • LEDワークライト – 耐油・防水仕様 CLK-02
  • LEDワークライト – 耐油・防水仕様 CLK-02
  • LEDワークライト – 耐油・防水仕様 CLK-02
  • LEDワークライト – 耐油・防水仕様 CLK-02

優れた配光特性

2種類のレンズ(標準レンズ、スポットレンズ)を採用。機械内部を広範囲に照射する標準レンズモデル、対象物を細部まで照射するスポットレンズモデルをお選びいただけます。
演色性Ra80の自然な光で周囲、対象物を明るく照らします。

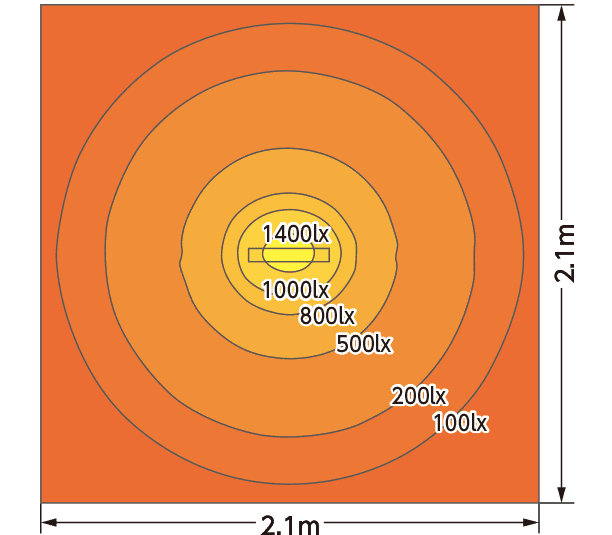

照度分布(CLK, at 1m)

照度分布図

照度は計算値であり、実際とは異なる場合があります

CLK1-C(標準レンズ)

CLK1-C(標準レンズ)の配光

CLK1-CP(スポットレンズ)

CLK1-CP(スポットレンズ)の配光

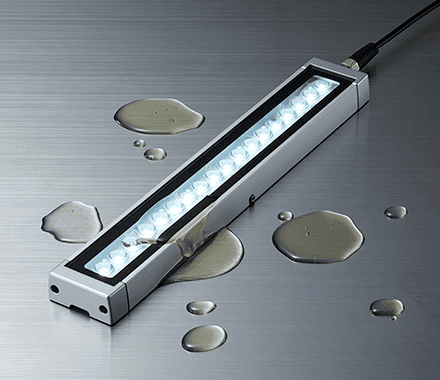

防水・防塵・耐油型 LED照明

クーラントや切削くずの侵入を防ぐ

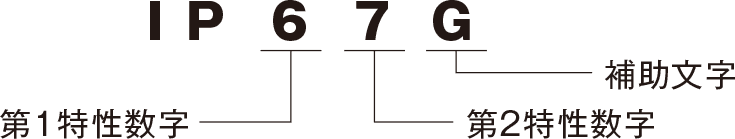

IP66/67等級に油に対する保護等級という補助的な特性が設けられています。保護等級Gは、いかなる方向からの油滴・油まつも内部に侵入しないことを意味します。

耐油

耐油試験

当社独自の耐油試験を
実施しています!

IP試験とは別に、当社独自の耐油試験を実施しています。製品を水溶性油に240時間(10日間)浸漬し耐油性能を確認。製品の品質向上を目指しています。

IP66G/67G (JIS C0920)

IP67G

下記油を20倍に希釈し、常温で240時間(10日間)浸漬させました。

会社名 油 名
ハングスターファー社製 ハングスターファー S500
ユシロ化学工業社製 ユシローケンシンセティック#663
カストロール社製 シンタイロ9954
ブラザースイスルーブ社製 ブラソカットBC35LFSW
グラインデックス10CO

優れた配光特性

2種類のレンズ(標準レンズ、スポットレンズ)を採用。機械内部を広範囲に照射する標準レンズモデル、対象物を細部まで照射するスポットレンズモデルをお選びいただけます。演色性Ra80の自然な光で周囲、対象物を明るく照らします。

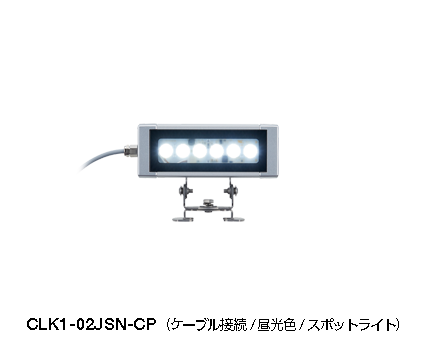

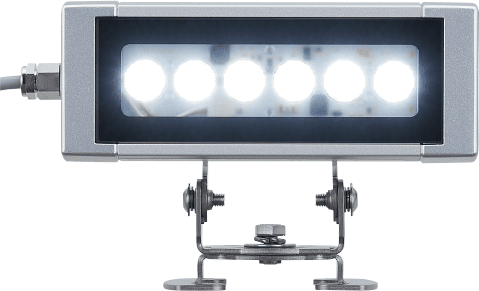

CLK1-02JSN-CP

CLK1-02JSN-CP

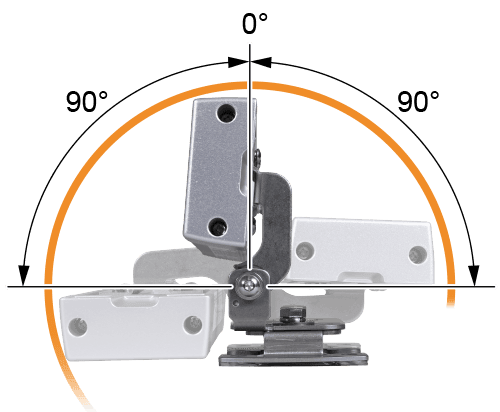

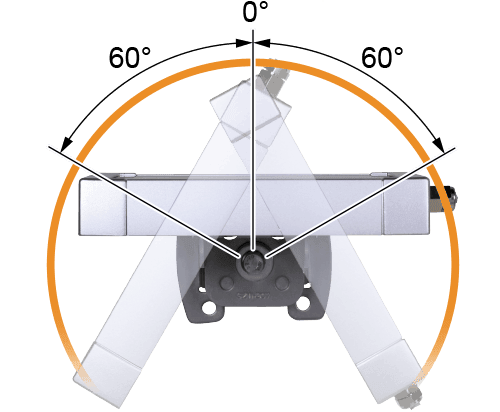

パンチルトアングル

調整角:180°

調整角:180°

調整角:120°

調整角:120°

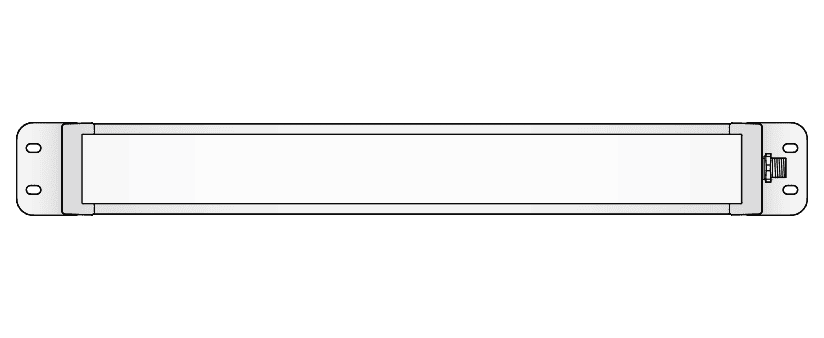

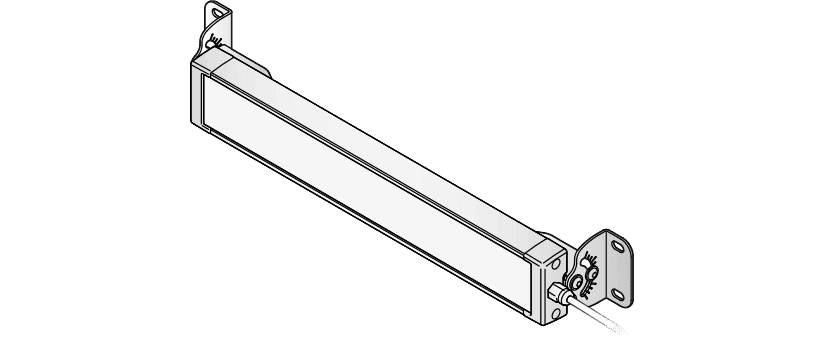

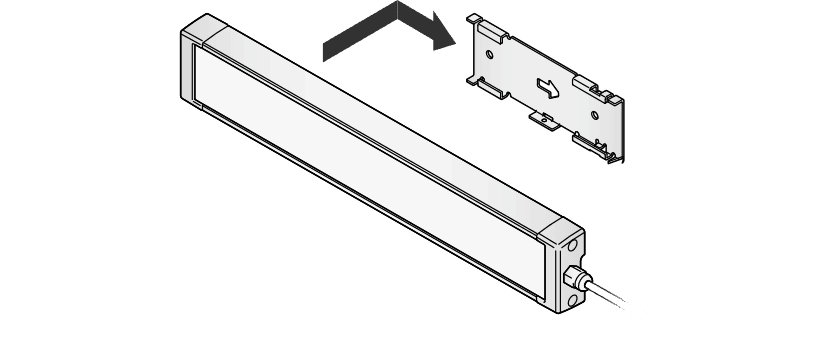

取付イメージ (例:CLK3)

付属品使用時

付属品使用時

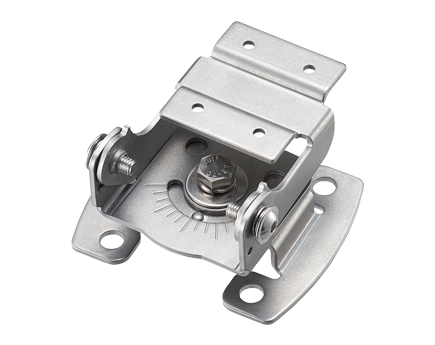

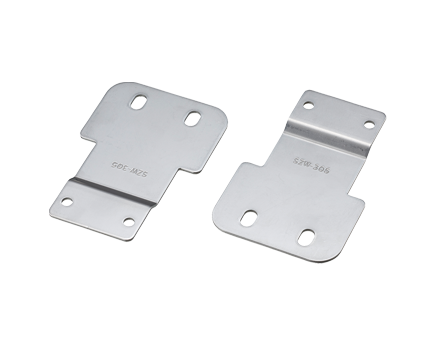

SZW-305(別売) 使用時

SZW-305(別売) 使用時

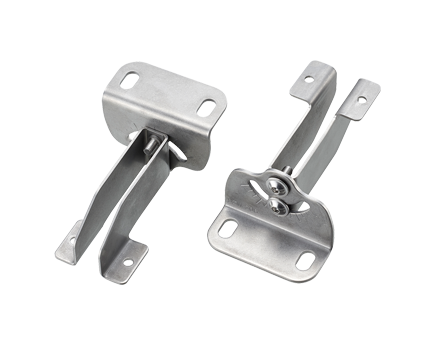

SZW-306(別売)使用時

SZW-306(別売)使用時

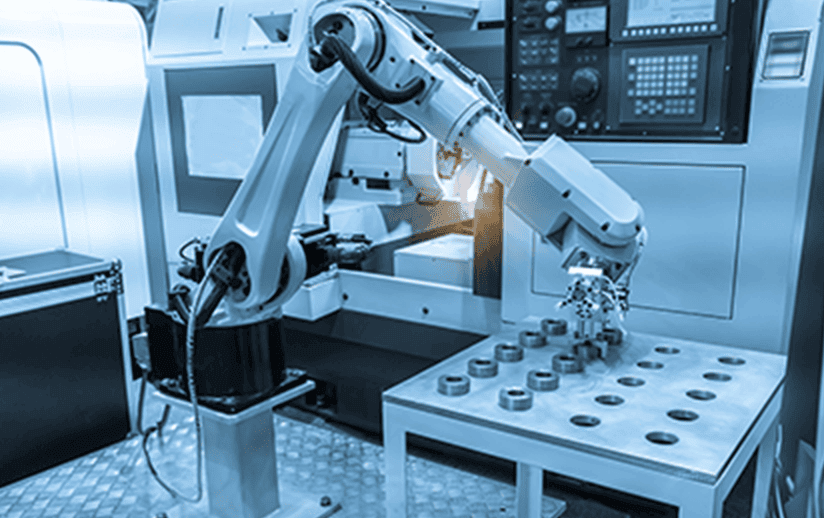

使用事例

視認性向上で加工状況の監視が容易に

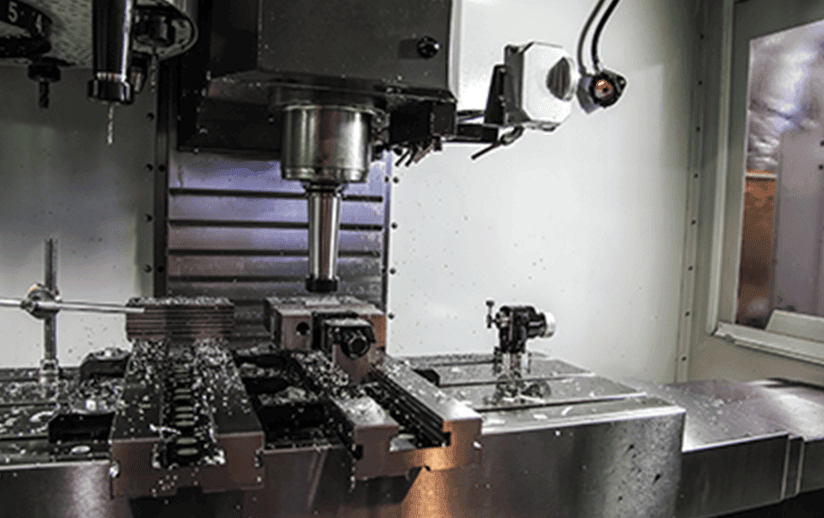

マシニングセンタ
制御盤
  • 独自レンズ設計で機内を広範囲に照射
  • 演色性Ra80
  • 高効率な放熱技術により低発熱を実現

クーラントや切削くずが飛散する悪環境に

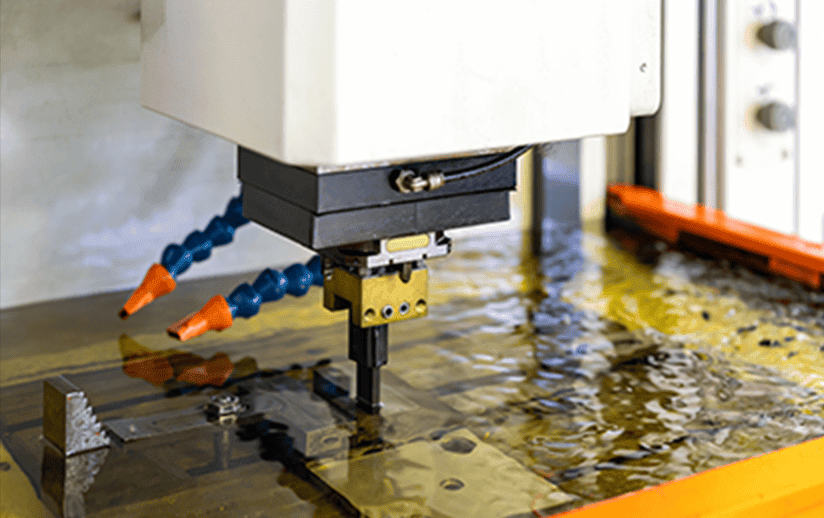

放電加工機
放電加工機
  • IP66G/67Gの防塵・耐油構造
  • IP69Kの防水構造
  • 強靭なアルミボディ、強化ガラスレンズ

細部まで明るく照らし作業性向上

切削加工機
切削加工機
  • 照射角32°で、対象物を明るく照射
  • パンチルトブラケットで照射位置を簡単調整

モデルコード

製品リスト

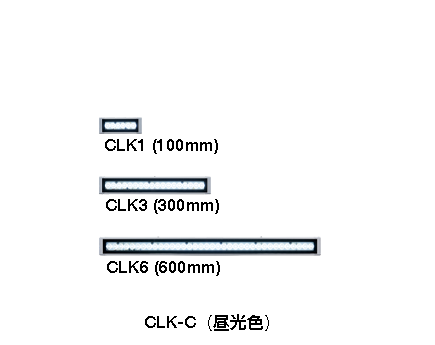

型式 発光部長さ 定格電圧 接続方法 発光色 レンズ
CLK1-02JSN-C 100mm DC24V ケーブル接続 昼光色 標準

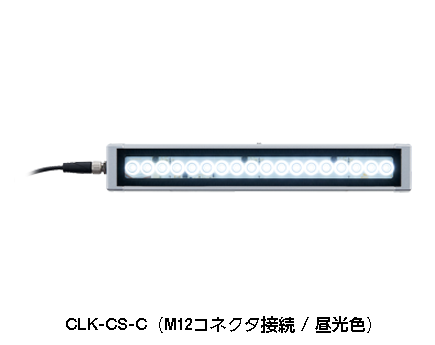

CLK1-02CSN-C 100mm DC24V M12コネクタ(4ピン)接続 昼光色 標準
CLK1-02JSN-CP 100mm DC24V ケーブル接続 昼光色 スポットレンズ

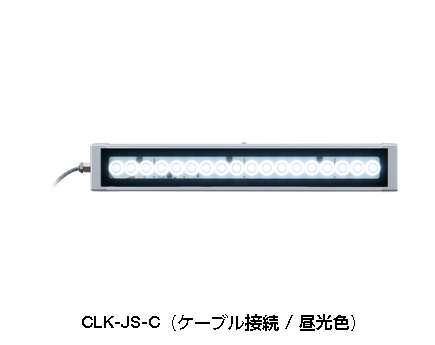

CLK3-02JSN-C 300mm DC24V ケーブル接続 昼光色 標準
CLK3-02CSN-C 300mm DC24V M12コネクタ(4ピン)接続 昼光色 標準
CLK6-02JSN-C 600mm DC24V ケーブル接続 昼光色 標準
CLK6-02CSN-C 600mm DC24V M12コネクタ(4ピン)接続 昼光色 標準
