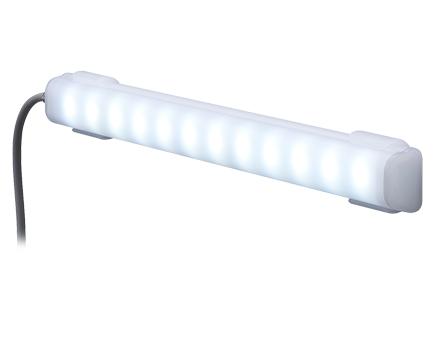

LEDワークライト – 高耐久・衛生対応モデル
CLA-02
制御盤照明から食品・飲料・製薬設備まで最適なLEDワークライト。
IP67/IP69K適合、またECOLAB試験に合格し、食品加工工場などにおいての高圧・高温洗浄、薬品消毒、滅菌プロセスに対応します。
- 100/200/300/600/900
- LED照明
- 屋内
- IP66
- IP67
- IP69K
- 昼光色
- 黄
特長
抜群の明るさとエネルギー効率の向上
堅牢で配光性に優れた発光効率

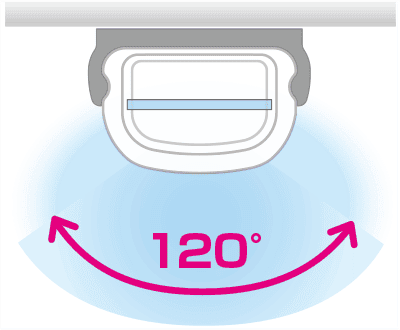

従来製品と比較し、全光束65%向上、照度71%向上※。乳白色の継ぎ目のない筐体デザインで、照射範囲120°の広範囲を均一に明るく照らします。また、発光効率も大幅に改善し、省エネ性能の高い、抜群の明るさのLED照明として生まれ変わりました。
300mmサイズ、昼光色の場合

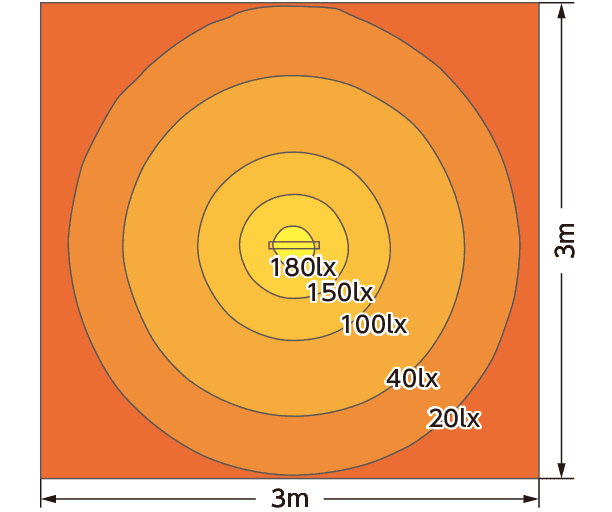

照度分布(CLA3, at 1m)

照度は計算値であり、実際とは異なる場合があります

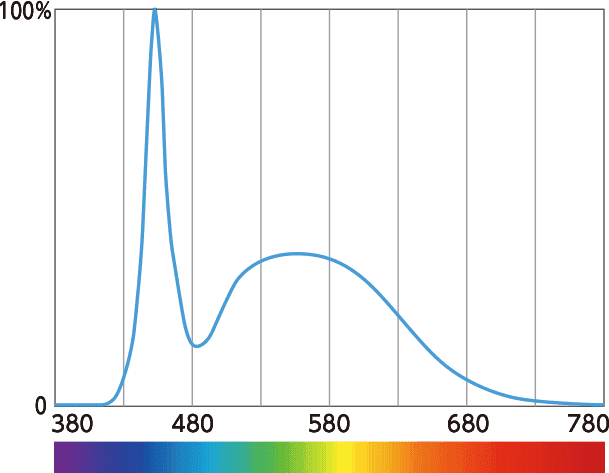

スペクトル分布(相対強度)

波長(nm)

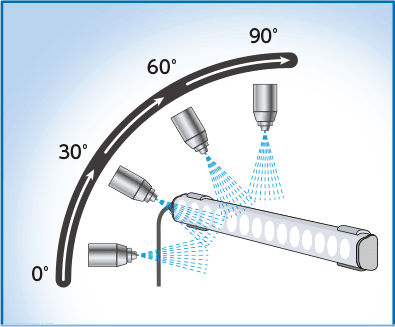

高耐久性と衛生的なデザイン
高圧・高温洗浄、薬品消毒、滅菌プロセスに対応
IP67/IP69K

衝撃に強いポリカーボネートボディで破損や異物混入を防止。使用温度範囲-40℃~+60℃、IP69K対応で、低温倉庫や高温洗浄が必要な装置など、耐久性が求められる場面で活躍します。

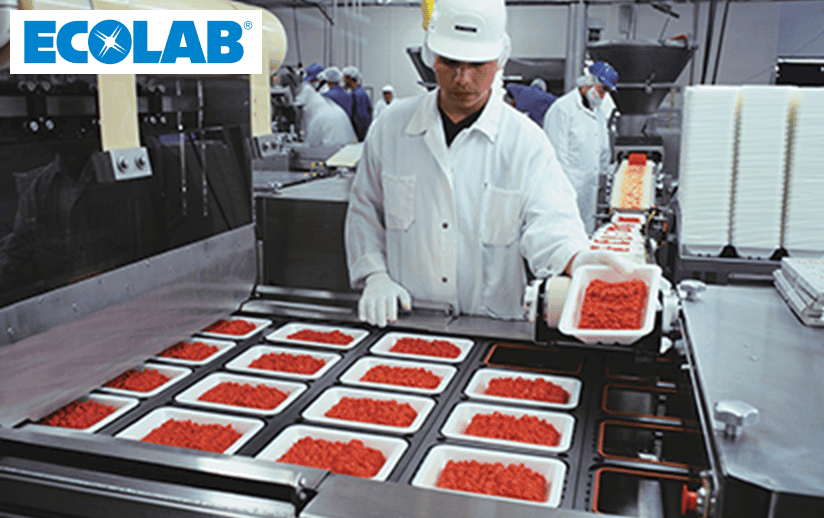

- ECOLAB評価試験合格※
- H2O2耐性
各種洗浄液や過酸化水素噴霧による滅菌に対応

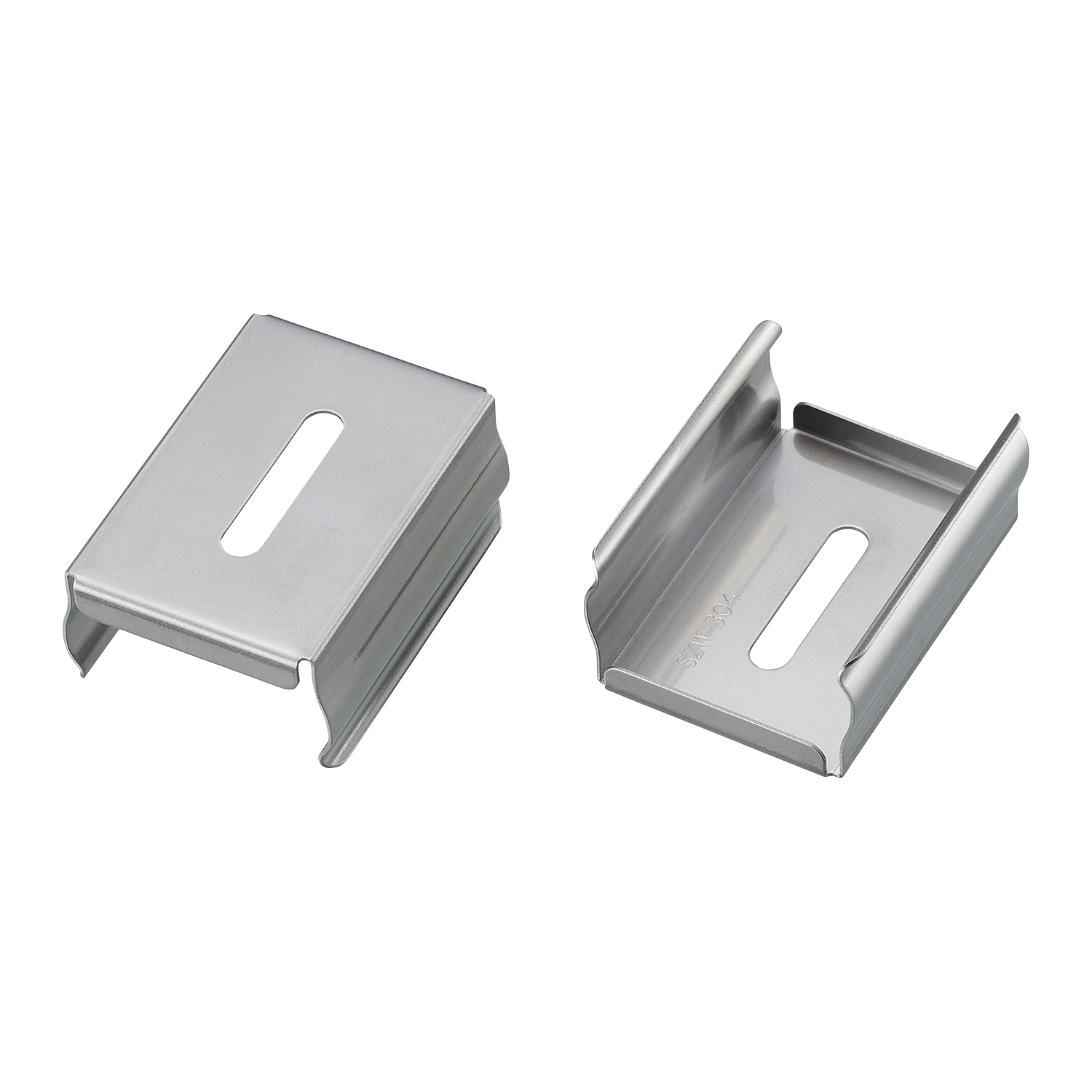

下表の種類に対して試験を行い合格(SUSブラケット使用時:SZW-304)
分 類 | 商品名 | 濃 度 |
---|---|---|
アルカリ性洗浄剤 | Topaz MD6 | 5% |
酸性洗浄剤 | Topactive 500 | 6% |
塩素系アルカリ性洗浄剤 | P3-Topax 66 | 3% |
酸性、酸化消毒剤 | Topactiv OKTO | 3% |
中性洗浄剤 | P3-Topax 990 | 3% |
簡単設置・配線工数削減

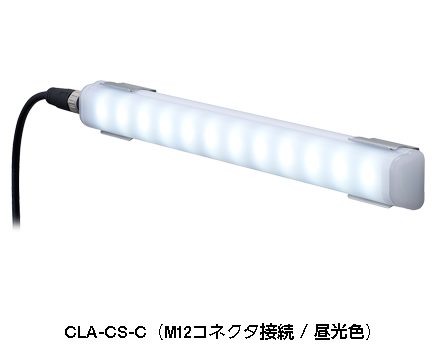

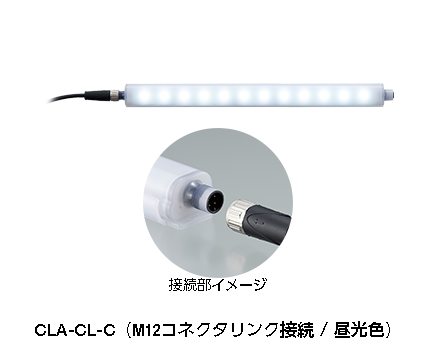

従来のケーブル接続(JSタイプ)に加え、M12コネクタ接続(CSタイプ)とM12コネクタリンク接続(CLタイプ)を追加。配線ミスや工数を削減し、配線作業を簡素化します。

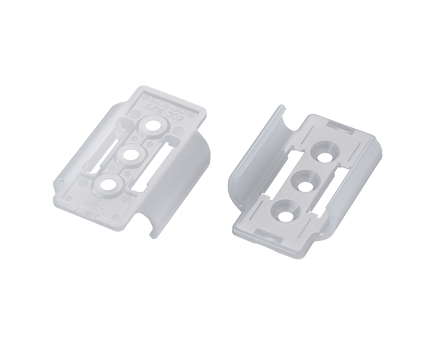

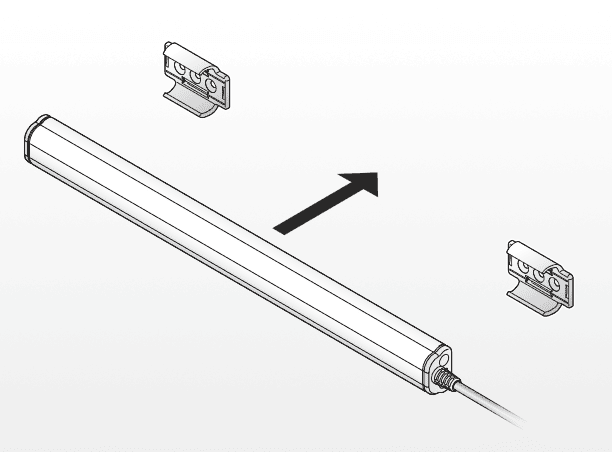

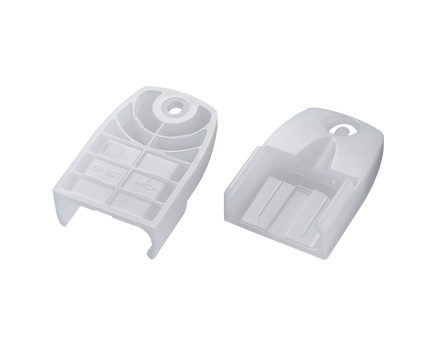

薄型の筐体は、背面取付ブラケット(本体付属:SZW-301)で簡単に設置可能。マグネット取付やSUS材質のオプションブラケットも用意しています。

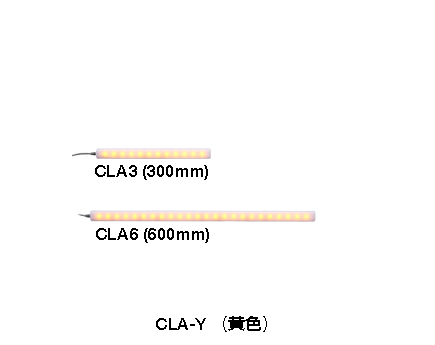

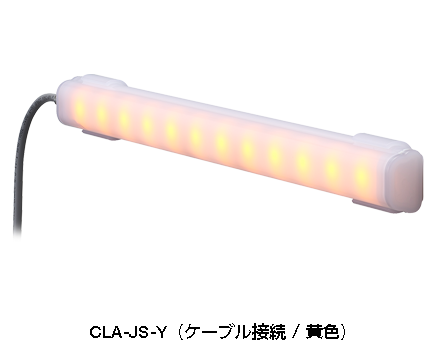

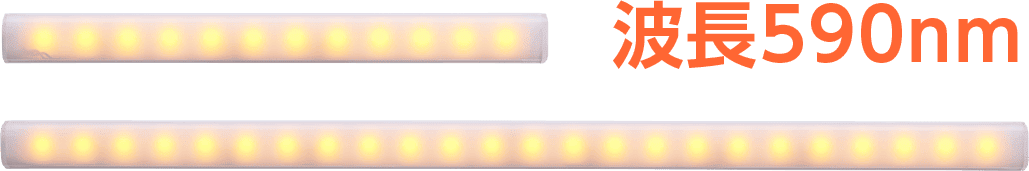

半導体工場に最適な黄色LED
CLA-Y(黄色)は、半導体製造の露光工程用に最適化されたモデルです。主波長590nmの発光スペクトルで、青色波長(430~490nm)はほぼ含まれないため、クリーンルーム内の照明としても安心して使用できます。

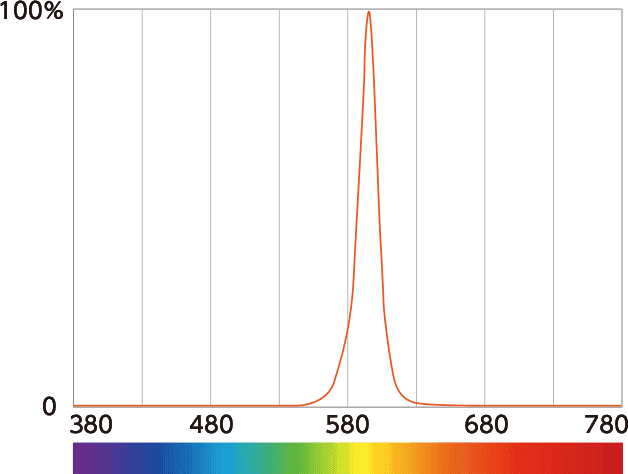

スペクトル分布(相対強度)

波長(nm)

使用事例
ムラのない均ーな照射光で作業性向上

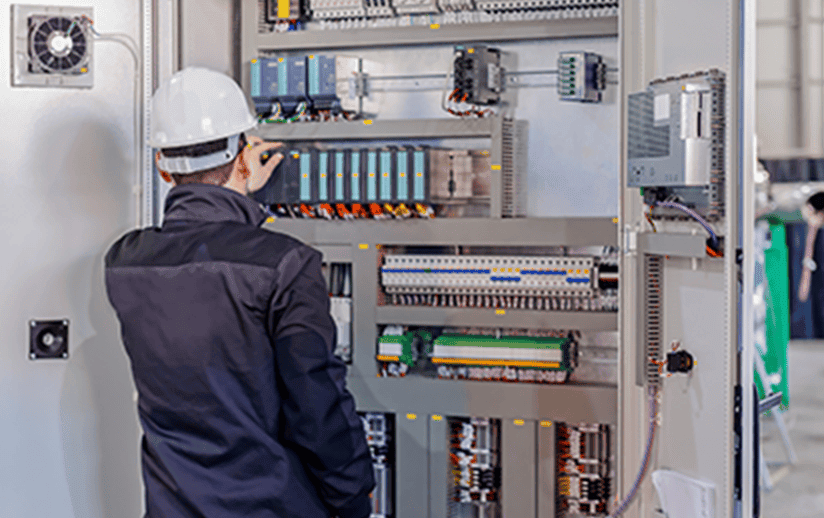

制御盤

- 乳白色ボディから発光される均ーな配光特性

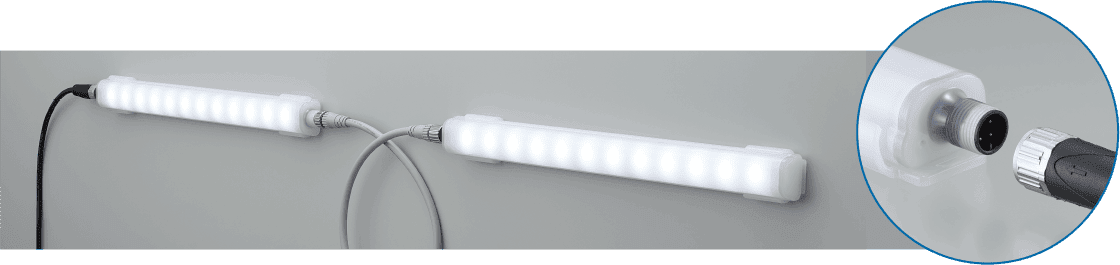

- M12コネクタリンク接続で省配線

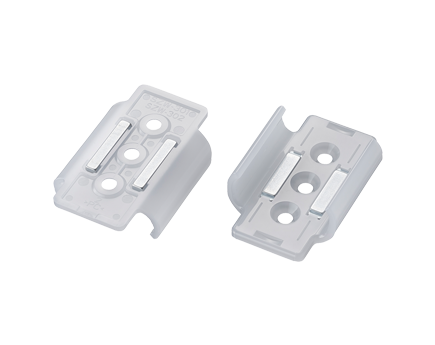

- マグネットブラケット SZW-302(オプション別売)で盤内に簡単設置
高耐久LED照明で設備の衛生管理を徹底
食品加工ライン

- 保護等級IP69Kで高圧・高温洗浄に対応
- H2O2耐性
アルカリ性洗剤を使用される場合は、事前にご確認の上でご使用ください。

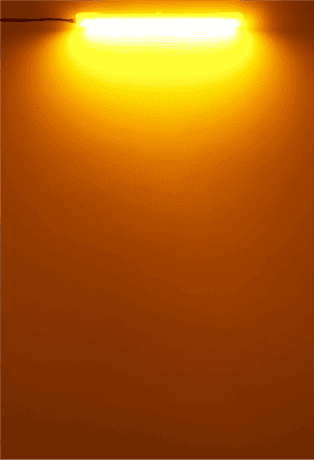

フォトレジスト工程での感光を防ぐ

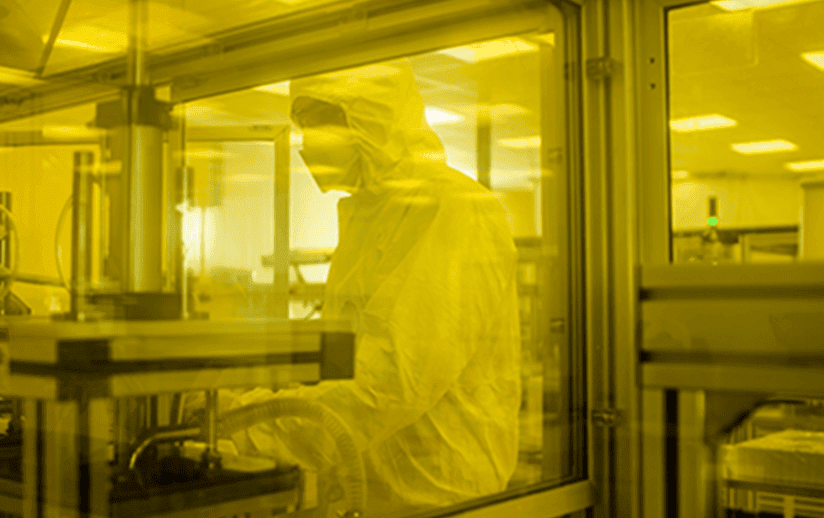

半導体製造工場

- 主波長590nmの発光スペクトル
- 二つのサイズラインアップ(300mm、600mm)
- 全光束140lm(300mm)、280lm(600mm)
モデルコード
モデルコード

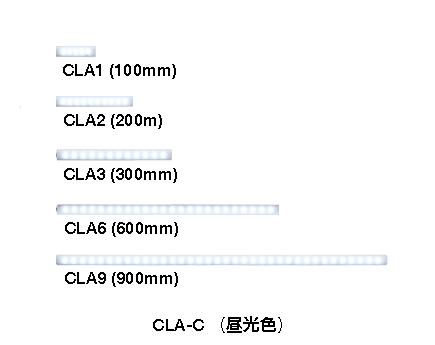

製品リスト
型式 | 発光部長さ | 定格電圧 | 接続方法 | 発光色 |
---|---|---|---|---|

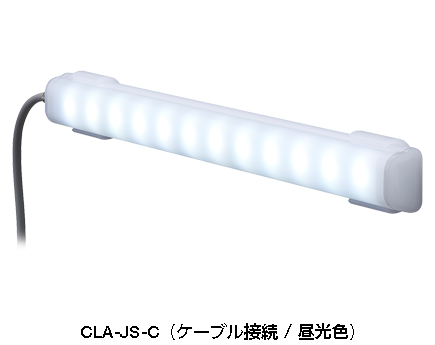

CLA1-02JSN-C | 100mm | DC24V | ケーブル接続 | 昼光色 |
CLA1-02CSN-C | 100mm | DC24V | M12コネクタ(4ピン)接続 | 昼光色 |
CLA2-02JSN-C | 200mm | DC24V | ケーブル接続 | 昼光色 |
CLA2-02CSN-C | 200mm | DC24V | M12コネクタ(4ピン)接続 | 昼光色 |
CLA3-02JSN-C | 300mm | DC24V | ケーブル接続 | 昼光色 |
CLA3-02CSN-C | 300mm | DC24V | M12コネクタ(4ピン)接続 | 昼光色 |
CLA3-02CLN-C | 300mm | DC24V | M12コネクタリンク接続 | 昼光色 |
CLA3-02JSN-Y | 300mm | DC24V | ケーブル接続 | 黄色 |
CLA6-02JSN-C | 600mm | DC24V | ケーブル接続 | 昼光色 |
CLA6-02CSN-C | 600mm | DC24V | M12コネクタ(4ピン)接続 | 昼光色 |
CLA6-02JSN-Y | 600mm | DC24V | ケーブル接続 | 黄色 |
CLA9-02JSN-C | 900mm | DC24V | ケーブル接続 | 昼光色 |
CLA9-02CSN-C | 900mm | DC24V | M12コネクタ(4ピン)接続 | 昼光色 |
WEBカタログ
取扱説明書/仕様/外観図
こちらのページでは閲覧のみです。ダウンロードご希望の方は右のダウンロードサービスのタブからお願い致します。
(※)マイページ新規登録が必要です。 本サイトによるデータのダウンロードサービスは、以下の『』にご同意頂いたものとみなします。
カタログ/CAD/ソフト/ファーム/輸出該非・EAR
(※)マイページ新規登録が必要です。 本サイトによるデータのダウンロードサービスは、以下の『』にご同意頂いたものとみなします。
取扱説明書
2D CAD / 3D CAD(※)
-
2D CAD [dxf]
-
3D CAD [IGS](M12コネクタリンク接続)
-
3D CAD [STEP](M12コネクタリンク接続)
-
3D CAD [x_t](M12コネクタリンク接続)
CE,UL 適合宣言書(※)
-
CE適合宣言書
-
UKCA適合宣言書
-
UL,cUL認証適合証明書
製品仕様書(※)
