防爆積層信号灯 シグナル・タワー®
EDLR

防爆エリアでも、安全で信頼できる信号灯

  • 接点制御
  • Φ228
  • 信号灯
  • 防爆仕様
  • 点灯
  • 点滅
  • 屋内
  • 屋外(正方向)
  • IP66(正方向)

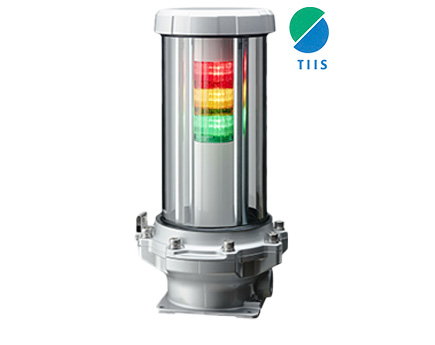

  • 防爆積層信号灯 シグナル・タワー®   EDLR

TIIS規格に適応した耐圧防爆構造です。
工場電気設備防爆指針(国際整合技術指針)JNIOSH-TR-46-1及び2:2015 構造規格:Ex db ⅡB+H₂T6 Gb (Zone1,Zone2)
・カラー・・・赤・黄・緑
・グローブ・・・硬質透明ガラス ・ボディ・・・アルミダイカストを採用し、美しい地肌に、塗装処理を施しています。
・ガス設備、塗装ライン、発電所、化学プラント、鉄鋼プラントなど、引火爆発の危険がある場所での、警告用にご使用いただけます。
・電球やモータといった消耗部品を使用していないため、面倒な部品交換が発生しません。
・点滅機能を使用可能。報知の幅が広がります。

※防爆ケーブルグランドは、オプション品を別途ご注文ください。
※LEDユニットの色組替えには対応していません。

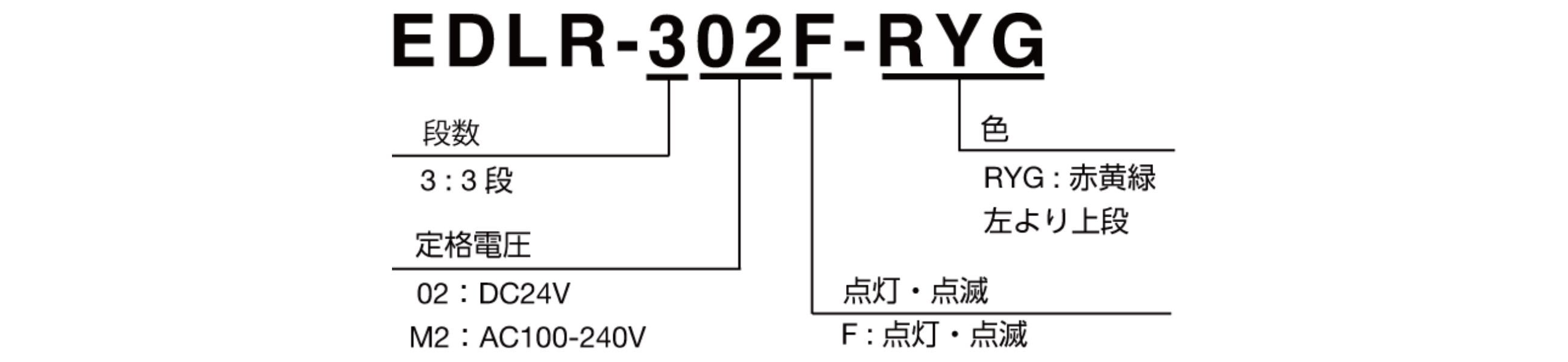

型式・仕様

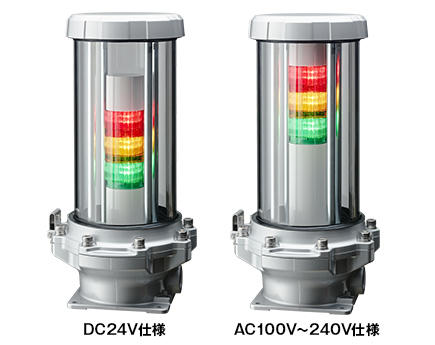

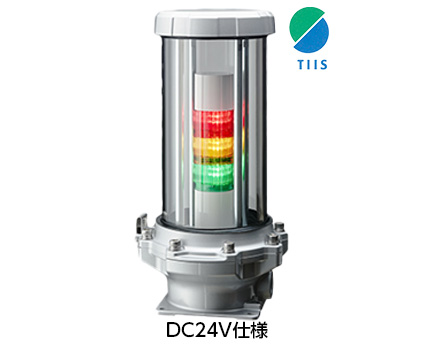

定格電圧 DC24V

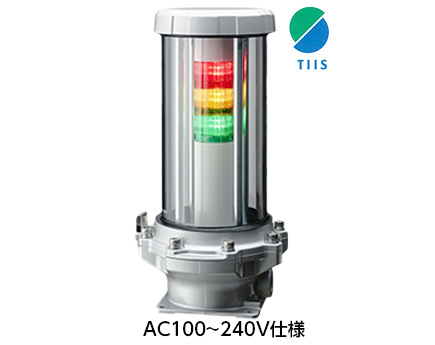

AC100V~240V
サイズ φ60(信号灯部)
保護等級 IP66(IEC 60529) [環境条件:正方向]
防爆構造 Ex db ⅡB+H₂T6(Zone1,Zone2):TIIS規格

こちらのページでは閲覧のみです。ダウンロードご希望の方は右のダウンロードサービスのタブからお願い致します。

(※)マイページ新規登録が必要です。 本サイトによるデータのダウンロードサービスは、以下の『』にご同意頂いたものとみなします。

(※)マイページ新規登録が必要です。 本サイトによるデータのダウンロードサービスは、以下の『』にご同意頂いたものとみなします。

ダウンロードサービスについて

ご利用の前に必ずお読み下さい。
本サイトによるデータのダウンロードサービスは、以下の『ご利用の条件』にご同意頂いた上でご利用ください。

1.権利の帰属

本サイト内からダウンロード可能なデータの著作権その他の知的財産権は、株式会社パトライト(以下、「当社」といいます。)および/または当社が利用に必要な権利の許諾を受けている権利者に帰属します。

2.データの利用

パトライトwebメンバーの登録者である本サイトの利用者(以下、「利用者」という。)は、本サイトからダウンロードしたデータ(以下、「ダウンロードデータ」という。)を、『データのダウンロードご利用の条件』(以下、「本規約」といいます。)に従ってのみ、非独占的に、無料で利用できます。

3.目的

本サイトに公開されておりますデータ(以下、「公開データ」という。)および「ダウンロードデータ」は、以下の利用目的のみに限り使用することができます。

  1. メッセージ・メロディ・アラーム等の音声データ(以下、「音声データ」といいます。)またはソフトウェアのデータ(以下、「ソフトウェアデータ」といいます。) は、当社製品の使用者である利用者が、当社製品へデータ転送し、および/または当社製品上でのみ「音声データ」および/または「ソフトウェアデータ」を使用すること。
  2. 当社のCADのデータ(以下、「CADデータ」といいます。)または当社の製品仕様書のデータ(以下、「製品仕様書データ」)といいます。)、当社製品のCEやULなどの規格宣言書/証明書データ(以下、「宣言書/証明書データ」といいます。)は、 当社製品の使用者である利用者が、当社製品の修理・改修時の参考にすること、および/または当社製品の購入を希望する利用者が、購入検討のために使用すること。

4.禁止行為

  1. 「ダウンロードデータ」の内容の一部、または全部を複製、改変、改ざん、解析、公開、転載、譲渡、貸与等することはできません。
  2. ダウンロードした「音声データ」は、上記「3.目的」に従う場合を除き、他社製品上で利用することはできません。
  3. ダウンロードした「ソフトウェアデータ」は、上記「3.目的」に従う場合を除き、他社製品上で使用および/または他社製品を使用するために利用することはできません。

5. 「公開データ」および「ダウンロードデータ」に関しての注意事項

「公開データ」および「ダウンロードデータ」の利用にあたっては、下記事項の内容につき、予めご了承ください。

  1. 「公開データ」に、当社が発売したすべての機種を含めていないこと。
  2. 「公開データ」に関連した製品が生産終了、その他理由でご購入できない場合があること。
  3. 「公開データ」は、原則として当初の製品発売時点のものを掲載していること。
  4. 「公開データ」の種類、内容、公開期間等は、当社が決定すること。
  5. 「ソフトウェアデータ」は、当社製品の使用者である利用者の端末の環境によっては読み込みが不完全、もしくは読み込めないことがあること。
  6. 「CADデータ」は、当社製品の仕様および/または性能を保証しないこと。
  7. 「CADデータ」の図面要素から抽出される値について、実際の製品と一致することを保証しないこと。
  8. 「CADデータ」は、CADデータ交換用中間ファイルで提供され、データ形式上、データ互換が完全でなく、当社製品の使用者である利用者のCADソフトによっては読み込みが不完全、もしくは読み込めないことがあること。
  9. 「ダウンロードデータ」を直接または間接的に輸出、日本国外への持ち出し、日本非居住者への提供に該当する取扱いをする場合には、利用者は日本国の外国為替および外国貿易法、米国輸出管理法およびその他「ダウンロードデータ」を使用する国の輸出入関連法規を遵守し、必要な一切の手続きを取るものとすること。

6.「CADデータ」について

  1. 「CADデータ」の図面要素から抽出される値については、実際の製品と一致することを保証するものではありません。製品の仕様、寸法等につきましては、「製品仕様書データ」をご確認ください。
  2. 「CADデータ」のうち、二次元データは、DXF形式(Ver.R12/LT2)でご提供いたします。
  3. 「CADデータ」のうち、三次元データは、以下の3種類のデータ形式でご提供いたします。
    A.IGES形式データ
    B.STEP形式データ
    C.PARASOLID形式データ

7.「製品仕様書データ」について

製品ご使用時の『安全上のご注意』については、「製品仕様書データ」に記載または製品に同梱の別紙にてご提供しております。本サイトでは「製品仕様書データ」のみを公開しており、製品に同梱の別紙にて提供している情報は公開しておりません。「製品仕様書データ」に記載されている『安全上のご注意』は、当初の製品発売時点での法的基準に応じた内容になっております。法的基準の変化およびその他理由による変更されることがあり、最新の内容ではない場合があります。「製品仕様書データ」に記載の『安全上のご注意』についてのご質問は、当社お問合せ窓口へお問合せください。

8.「宣言書/証明書データ」について

「宣言書/証明書データ」の最新版は、ダウンロードした日といたします。 ダウンロードした「宣言書/証明書データ」を再利用しないで、必要な都度ダウンロードすること。

9.ダウンロードサービスの中止・変更

本サイトのサービスは予告なく中止、または内容や条件の変更をする場合があります。あらかじめご了承ください。また、本規約は予告なく変更をする場合があります。当社が本規約を変更した場合、本サイトのサービスの利用のすべてについて、変更後の規約を当社が本サイトに公開した時点から変更後の規約が適用されるものとします。

10.利用契約の解約

利用者が、本サイトのサービスの利用に際して本規約の定めに違反した場合、または本サイトのサービスの利用に関連して公序良俗違反、法令違反等となる行為、当社の名誉、信用等を毀損する行為、もしくはその他当社に損害を与える行為を行った/行うおそれがあると当社が認めた場合、当社は利用者の本規約に基づく利用契約を解約することがあります。その場合、利用者は、すべての「ダウンロードデータ」の使用を直ちに中止し、削除するものとします。また、利用者が、「パトライトWebメンバー」の資格を失った場合も同様とします。

11.免責

本サイトのサービスの利用、または利用できなかったことにより利用者に損害(データの破損・業務の中断・営業情報の損失などによる直接及び間接の損害を含む)が生じた場合は、たとえそのような損害の発生や第三者からの賠償請求の可能性があることについてあらかじめ知らされた場合でも、当社は一切責任を負いません。


よくあるご質問

  • 防爆製品共通
    REL型、EDLR型の「防爆構造電気機械器具型式検定合格証」を
    入手したいのですが、どうすればよいですか?

    「防爆構造電気機械器具型式検定合格証」は弊社ホームページから入手していただけます。

    「防爆構造電気機械器具型式検定合格証」(pdfファイル)をダウンロードする際に、パトライト
    WEBメンバー会員登録(無料)が必要です。
    登録がお済みでない方はパトライトWebメンバー登録をお願いいたします。

    弊社ホームページの製品情報ページ内の「REL型製品ページ」もしくは「EDLR型製品ページ」で
    「ダウンロードサービス」タブをクリックして開き、「防爆検定合格証」(添付画像の赤色枠)を
    クリックしてください。
    開いた画面の案内に沿って「防爆構造電気機械器具型式検定合格証」をダウンロードしてください。







    <防爆構造電気機械器具型式検定合格証の見方>

    防爆LEDフラッシュ表示灯 REL型の「防爆構造電気機械器具型式検定合格証」は1ページ目に
    REL-48-Y型を代表機種として記載しています。
    その他、検定に合格しているすべての機種は2ページ目「同一型式一覧表」に記載しています。
    例えばREL-M2-R型は次の表①のように検定合格証の2ページ目「同一型式一覧表」に
    記載されていますので検定に合格していることを確認いただけます。

    同様に防爆積層信号灯のEDLR型の「防爆構造電気機械器具型式検定合格証」は1ページ目は
    EDLR-3M2F-RYG型を代表機種として記載しています。
    例えば、EDLR-302F-RYG型は次の表②のように2ページ目「同一型式一覧表」に記載しています。
    表示灯の発光色については「発光色」欄をご参照ください。

    表①<防爆回転灯 REL型>

    下表を拡大する場合はこちら





    表②<防爆積層信号灯 EDLR型>

    下表を拡大する場合はこちら




    このページのトップに戻る

    > 詳しくみる
  • 防爆製品共通
    REL型の防水処理について教えてください。
    REL型の取扱説明書に、「防爆ケーブルグランドの結合用ネジ部には、防水処理を
    おこなってください。」と記載がありますが、防水とはどのような処理作業を
    すれば良いでしょうか。
    また防水処理をしなかった場合、防爆仕様として使用できないでしょうか。
    液状ガスケットでの防水処理を推奨します。
    防水処理をしていない場合でも防爆仕様として使用できますが、防水処理をして
    使用いただくことを推奨します。

    液状ガスケットの推奨品番
    メーカー:ThreeBond
    型式:TB1101 > 詳しくみる
  • 防爆LEDフラッシュ表示灯 REL型用 防爆ケーブルグランド REL-001型
    REL-001型のケーブルグランド部とアダプタ部、および、アダプタ部と
    防爆LEDフラッシュ表示灯 REL型本体を締結したところ、途中までしか
    締結できずにネジ山が余りますが、問題無いでしょうか?
    ケーブルグランド部とアダプタ部の締結部分は、テーパねじですので取扱説明書に記載の
    推奨締付トルク(30N・m)で締結した際に、途中までしか締結できない構造となっています。

    推奨締付トルクで締まりきるところまで締結した状態で正常です。
    結合用ねじ部の防水処理のため、液状のシーリング剤を塗布してから締結してください。

    REL-001型の製品ページはこちらをご参照ください。 > 詳しくみる
  • LED防爆積層信号灯
    防爆ケーブルグランドREL-001型の「TIIS認証書(別紙)」に記載の
    各型式のうち、REL-001型に該当する型式はどれですか?
    型式はSFGU10-Nです。
    防爆ケーブルグランドREL-001型本体の銘板に同型式を表示しています。 > 詳しくみる
  • 防爆製品共通
    防爆LEDフラッシュ表示灯 REL型の「防爆構造電気機械器具型式検定合格証」
    をダウンロードしました。
    合格証を見ると、REL-48-Y型の書類となっているようですが、REL-M2-R型が
    検定に合格しているか確認したいので見方を教えてください。

    防爆LEDフラッシュ表示灯 REL型の「防爆構造電気機械器具型式検定合格証」は1ページ目に
    REL-48-Y型を代表機種として記載しています。
    その他、検定に合格しているすべての機種は2ページ目「同一型式一覧表」に記載しています。
    例えば、REL-M2-R型は次の表①のように2ページ目「同一型式一覧表」に記載されていますので
    検定に合格していることを確認いただけます。

    同様に防爆積層信号灯 EDLR型の「防爆構造電気機械器具型式検定合格証」は1ページ目に
    EDLR-3M2型を代表機種として記載しています。
    例えば、EDLR-302F-RYG型は次の表②のように2ページ目「同一型式一覧表」に記載しています。
    表示灯の発光色については「発光色」欄をご参照ください。

    表①<防爆回転灯 REL型>

    下表を拡大する場合はこちら





    表②<防爆積層信号灯 EDLR型>

    下表を拡大する場合はこちら
