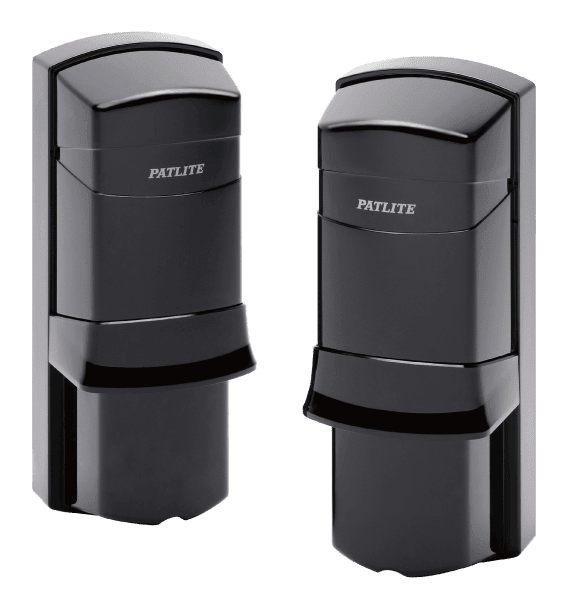

ビームセンサ
FE20A

駐車場の出庫車両管理などに最適な屋外用20mタイプです。

  • 接点制御
  • センサ機器
  • 屋内/屋外
  • IP65

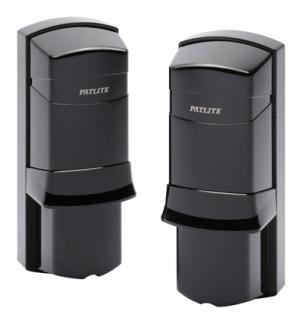

  • ビームセンサ FE20A

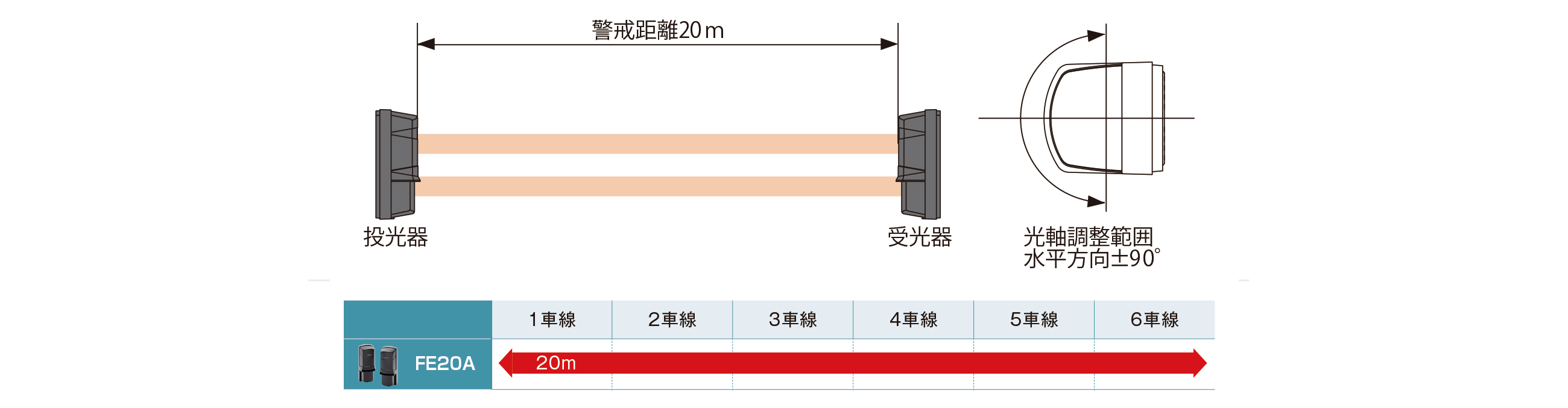

●汎用性の高い屋外・屋内両用タイプで、検知距離は約20mです。

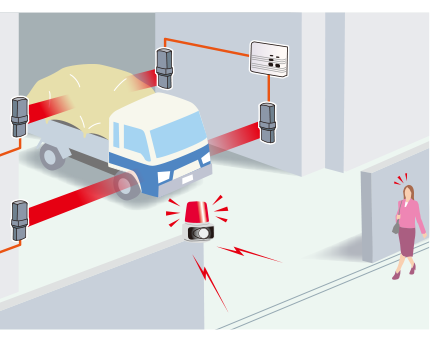

●2セット使用で、駐車場の出庫時のみの検知など1方向検知もできます。
●屋外使用時に、虫や落ち葉などの影響をなくす2段ビーム同時遮断方式を採用。
●霜や露に覆われてもビームがとだえず検知できるアンチフロスト機構採用。
●感度余裕10倍、悪天候下でも安定した動作を実現。
●壁面取付けのほかポール取付けもできます。

★導入事例はこちら★

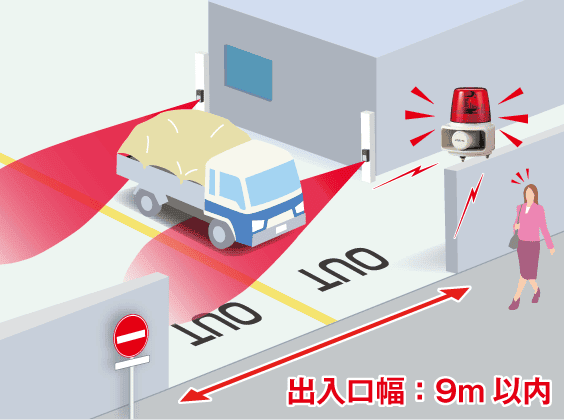

  『配線工事の困難な場所への無線通知』
          車両出庫表示の配線工事にお困りではないでしょうか?

こちらのページでは閲覧のみです。ダウンロードご希望の方は右のダウンロードサービスのタブからお願い致します。

(※)マイページ新規登録が必要です。 本サイトによるデータのダウンロードサービスは、以下の『』にご同意頂いたものとみなします。

(※)マイページ新規登録が必要です。 本サイトによるデータのダウンロードサービスは、以下の『』にご同意頂いたものとみなします。

取扱説明書

製品仕様書(※)

ダウンロードサービスについて

ご利用の前に必ずお読み下さい。
本サイトによるデータのダウンロードサービスは、以下の『ご利用の条件』にご同意頂いた上でご利用ください。

1.権利の帰属

本サイト内からダウンロード可能なデータの著作権その他の知的財産権は、株式会社パトライト(以下、「当社」といいます。)および/または当社が利用に必要な権利の許諾を受けている権利者に帰属します。

2.データの利用

パトライトwebメンバーの登録者である本サイトの利用者(以下、「利用者」という。)は、本サイトからダウンロードしたデータ(以下、「ダウンロードデータ」という。)を、『データのダウンロードご利用の条件』(以下、「本規約」といいます。)に従ってのみ、非独占的に、無料で利用できます。

3.目的

本サイトに公開されておりますデータ(以下、「公開データ」という。)および「ダウンロードデータ」は、以下の利用目的のみに限り使用することができます。

  1. メッセージ・メロディ・アラーム等の音声データ(以下、「音声データ」といいます。)またはソフトウェアのデータ(以下、「ソフトウェアデータ」といいます。) は、当社製品の使用者である利用者が、当社製品へデータ転送し、および/または当社製品上でのみ「音声データ」および/または「ソフトウェアデータ」を使用すること。
  2. 当社のCADのデータ(以下、「CADデータ」といいます。)または当社の製品仕様書のデータ(以下、「製品仕様書データ」)といいます。)、当社製品のCEやULなどの規格宣言書/証明書データ(以下、「宣言書/証明書データ」といいます。)は、 当社製品の使用者である利用者が、当社製品の修理・改修時の参考にすること、および/または当社製品の購入を希望する利用者が、購入検討のために使用すること。

4.禁止行為

  1. 「ダウンロードデータ」の内容の一部、または全部を複製、改変、改ざん、解析、公開、転載、譲渡、貸与等することはできません。
  2. ダウンロードした「音声データ」は、上記「3.目的」に従う場合を除き、他社製品上で利用することはできません。
  3. ダウンロードした「ソフトウェアデータ」は、上記「3.目的」に従う場合を除き、他社製品上で使用および/または他社製品を使用するために利用することはできません。

5. 「公開データ」および「ダウンロードデータ」に関しての注意事項

「公開データ」および「ダウンロードデータ」の利用にあたっては、下記事項の内容につき、予めご了承ください。

  1. 「公開データ」に、当社が発売したすべての機種を含めていないこと。
  2. 「公開データ」に関連した製品が生産終了、その他理由でご購入できない場合があること。
  3. 「公開データ」は、原則として当初の製品発売時点のものを掲載していること。
  4. 「公開データ」の種類、内容、公開期間等は、当社が決定すること。
  5. 「ソフトウェアデータ」は、当社製品の使用者である利用者の端末の環境によっては読み込みが不完全、もしくは読み込めないことがあること。
  6. 「CADデータ」は、当社製品の仕様および/または性能を保証しないこと。
  7. 「CADデータ」の図面要素から抽出される値について、実際の製品と一致することを保証しないこと。
  8. 「CADデータ」は、CADデータ交換用中間ファイルで提供され、データ形式上、データ互換が完全でなく、当社製品の使用者である利用者のCADソフトによっては読み込みが不完全、もしくは読み込めないことがあること。
  9. 「ダウンロードデータ」を直接または間接的に輸出、日本国外への持ち出し、日本非居住者への提供に該当する取扱いをする場合には、利用者は日本国の外国為替および外国貿易法、米国輸出管理法およびその他「ダウンロードデータ」を使用する国の輸出入関連法規を遵守し、必要な一切の手続きを取るものとすること。

6.「CADデータ」について

  1. 「CADデータ」の図面要素から抽出される値については、実際の製品と一致することを保証するものではありません。製品の仕様、寸法等につきましては、「製品仕様書データ」をご確認ください。
  2. 「CADデータ」のうち、二次元データは、DXF形式(Ver.R12/LT2)でご提供いたします。
  3. 「CADデータ」のうち、三次元データは、以下の3種類のデータ形式でご提供いたします。
    A.IGES形式データ
    B.STEP形式データ
    C.PARASOLID形式データ

7.「製品仕様書データ」について

製品ご使用時の『安全上のご注意』については、「製品仕様書データ」に記載または製品に同梱の別紙にてご提供しております。本サイトでは「製品仕様書データ」のみを公開しており、製品に同梱の別紙にて提供している情報は公開しておりません。「製品仕様書データ」に記載されている『安全上のご注意』は、当初の製品発売時点での法的基準に応じた内容になっております。法的基準の変化およびその他理由による変更されることがあり、最新の内容ではない場合があります。「製品仕様書データ」に記載の『安全上のご注意』についてのご質問は、当社お問合せ窓口へお問合せください。

8.「宣言書/証明書データ」について

「宣言書/証明書データ」の最新版は、ダウンロードした日といたします。 ダウンロードした「宣言書/証明書データ」を再利用しないで、必要な都度ダウンロードすること。

9.ダウンロードサービスの中止・変更

本サイトのサービスは予告なく中止、または内容や条件の変更をする場合があります。あらかじめご了承ください。また、本規約は予告なく変更をする場合があります。当社が本規約を変更した場合、本サイトのサービスの利用のすべてについて、変更後の規約を当社が本サイトに公開した時点から変更後の規約が適用されるものとします。

10.利用契約の解約

利用者が、本サイトのサービスの利用に際して本規約の定めに違反した場合、または本サイトのサービスの利用に関連して公序良俗違反、法令違反等となる行為、当社の名誉、信用等を毀損する行為、もしくはその他当社に損害を与える行為を行った/行うおそれがあると当社が認めた場合、当社は利用者の本規約に基づく利用契約を解約することがあります。その場合、利用者は、すべての「ダウンロードデータ」の使用を直ちに中止し、削除するものとします。また、利用者が、「パトライトWebメンバー」の資格を失った場合も同様とします。

11.免責

本サイトのサービスの利用、または利用できなかったことにより利用者に損害(データの破損・業務の中断・営業情報の損失などによる直接及び間接の損害を含む)が生じた場合は、たとえそのような損害の発生や第三者からの賠償請求の可能性があることについてあらかじめ知らされた場合でも、当社は一切責任を負いません。


よくあるご質問

  • SC2W型・FE20A型・回転灯
    駐車場の出入口に歩道があり、車が出庫する際に歩道を通行中の人に
    知らせるにはどの製品を使用すれば良いですか?
    また、その製品の配線例も教えてください。

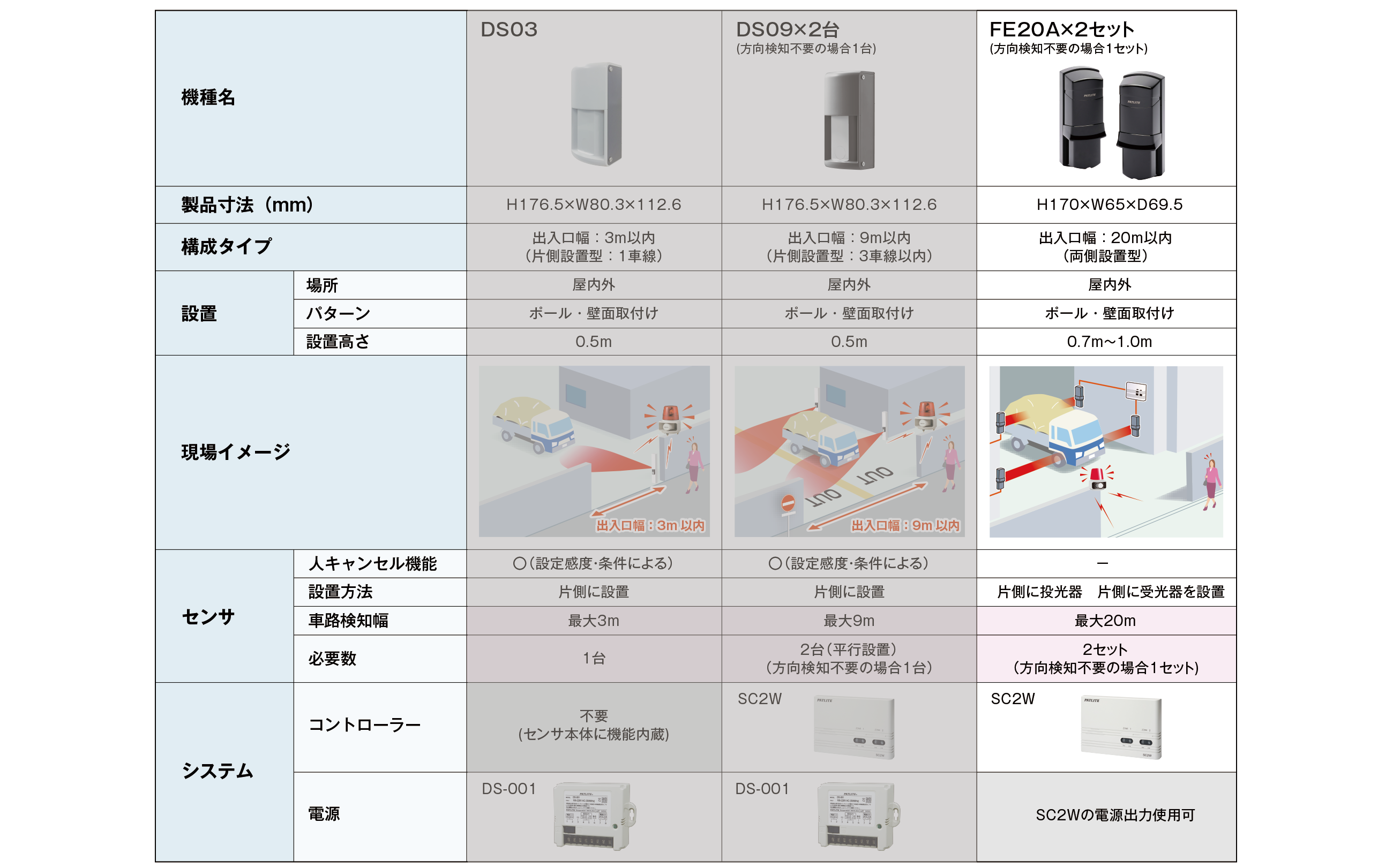

    駐車場の出入口で車が出庫するときに、歩道を通行中の人に知らせるには下記の製品を使用して
    報知することができます。

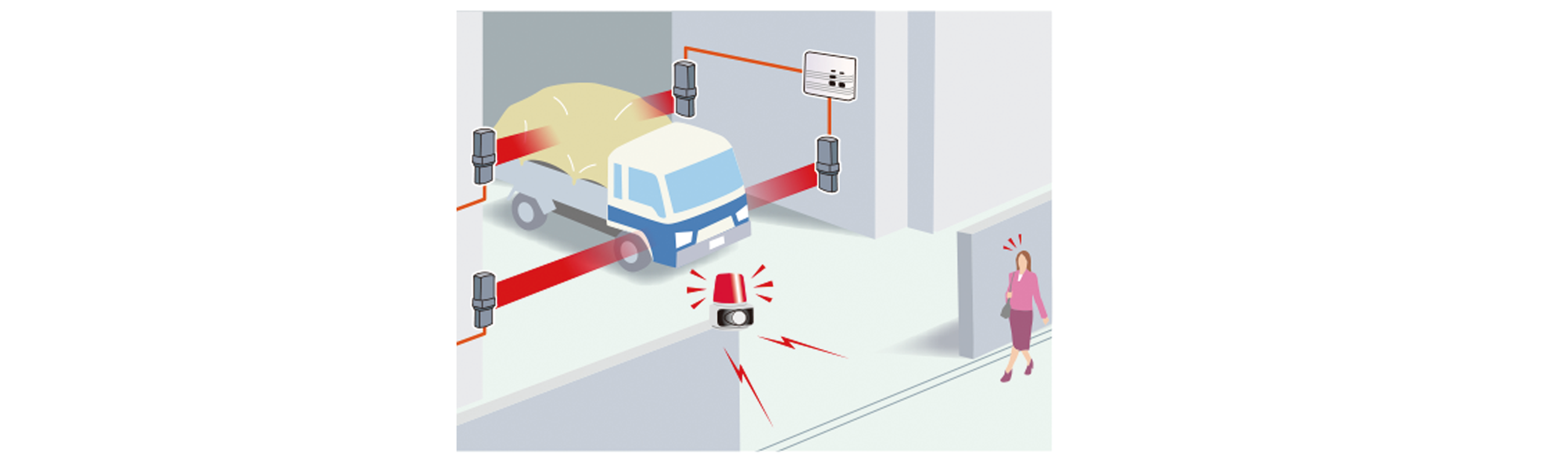

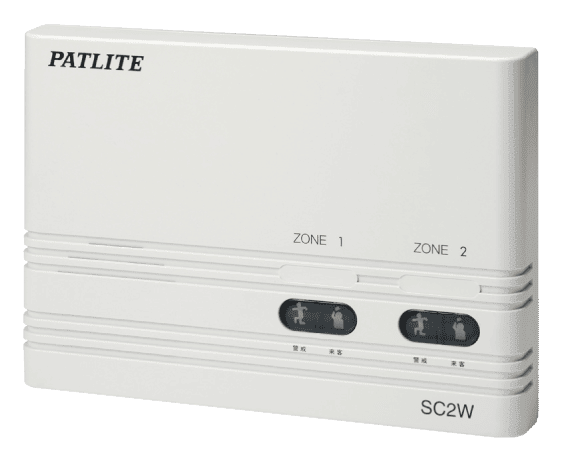

    コントロールボックス SC2W型の方向判別機能を利用することにより、車が出庫するときにのみ
    報知することができます。



    下記にコントロールボックス SC2W型の方向判別機能を使用し、車の出庫時にのみ回転灯を動作さて
    報知する場合の結線例、および設定スイッチの設定方法について説明いたします。

    配線例ではAC100Vの入り切りで動作させるタイプの回転灯(例:SK□-M2型)の配線例と、信号線の
    制御によって回転灯と音・音声で報知するタイプの音声合成回転灯(例:RT-100VF型)の
    配線例を説明いたします。
    選定されます回転灯や表示灯のタイプにより、どちらかの配線方法でご使用ください。

      注1: SC2W型は屋内専用ですので、屋外に設置される場合はボックスなどに納めてください。
      注2: FE20A型のゾーン1とゾーン2の間隔は、2m以上必要です。

    下の配線例を拡大する場合はこちら



    このページのトップに戻る

    > 詳しくみる
  • SC2W型・FE20A型・回転灯
    センサシステムでセンサが検知している間、検知動作を保持させたい。
    センサ出力からリレー回路を組み合わせることで、検知動作を保持させる方法が考えられます。
    添付の配線例をご参照ください。
    <ご参考>
    「SC2W配線(回転灯、センサON時動作保持)」

    「SC2W配線(信号線制御回転灯、センサON時動作保持)」 > 詳しくみる
  • FE20A型・SC2W型

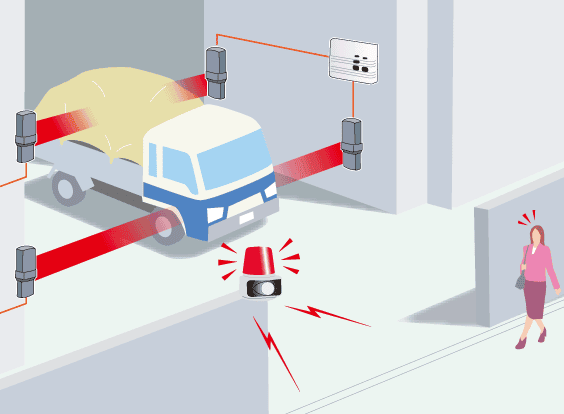

    FE20A型が2セットあれば、出庫車両のみを検知することができますか。

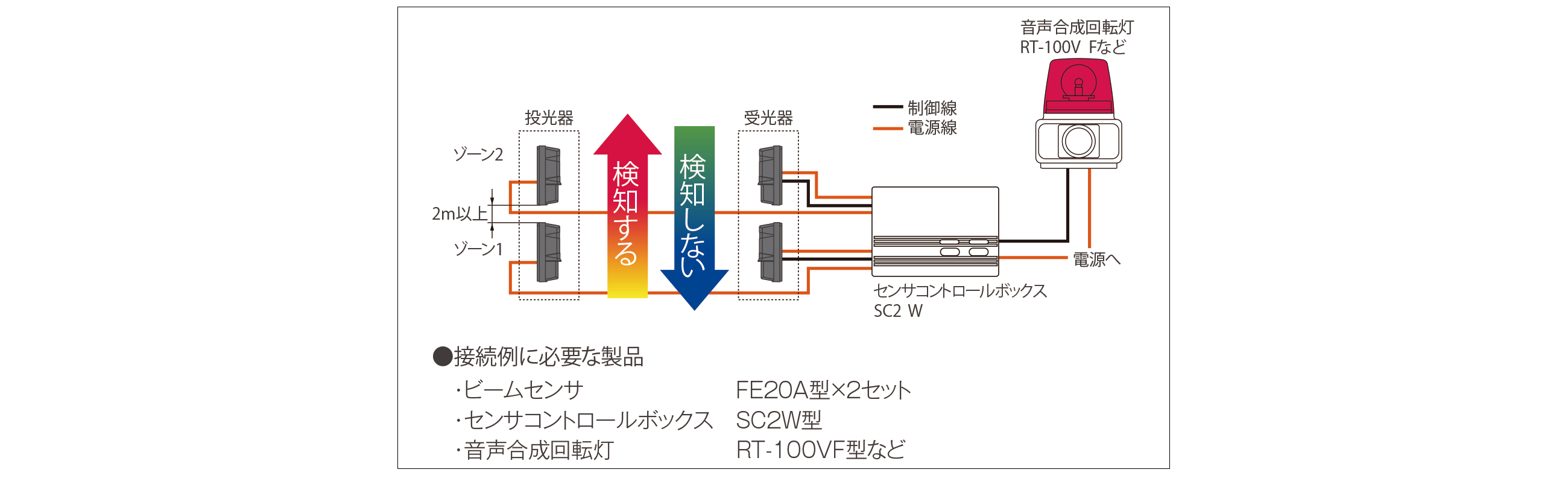

    ビームセンサFE20A型2セットとセンサコントロールボックスSC2W型の組み合わせで、
    通過する人・車などの移動方向が判別できます。
    その方向判別機能を使って出庫車両のみ検知をさせることができます。
    方向判別をさせる場合にはSC2W型の設定スイッチを
     スイッチ1(入力1) :下(「N.C.」)
     スイッチ2(入力2) :下(「N.C.」)
     スイッチ7(方向判別):上(「ON」)
    に設定します。
    詳しくはSC2W型の取扱説明書 P.13・14をご参照ください。 > 詳しくみる
  • FE20A型
    センサ検知で報知機器を動作させるには?
    センサ単体で機器を動作させる場合には、配線が複雑になります。
    一般的には、センサコントロールユニット(SC2W)に接続し、コントローラから機器を制御します。 > 詳しくみる
  • FE20A型・FE12A型・SC2W型・WHS-A型・WHSB-A型・RTS-F型
    車両検知ができるセンサはありますか。
    ビームセンサFE20A型ですと車両検知ができます。
    なお、FE12A型・WHS-A型・WHSB-A型・RTS-F型は、パッシブセンサ(人感センサ)で
    検知エリア内の熱源の移動を検知する製品ですので、車両検知用ではありません。
    FE20A型・SC2W型以外は生産を終了しております。 > 詳しくみる
