端子台アクセサリ
絶縁支持台

絶縁支持台

  • 端子台アクセサリ
  • 絶縁支持台
  • 端子台アクセサリ 絶縁支持台

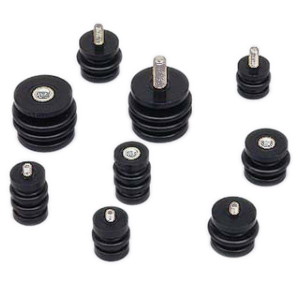

端子台用の絶縁支持台です。


        ●材質:ボルト・ナット部 鉄 亜鉛メッキ(三価クロメート処理) ベース部 ポリプロピレン

型式 高さ 最大
ねじ径 締付トルク 絶縁電圧 耐電圧 入数
ナット ボルト
JSD20 20 22 M6×7 4~5 N・m 600V 2500V
1分間
50個入
JSD24 24 29 M6×8 50個入
JSD32S 32 22 50個入
JSD20T 20 22 M6×7 M6×13 50個入
JSD24T 24 29 M6×8 50個入
JSD32ST 32 22 50個入
JSD32 32 39 M8×10 8~10 N・m 50個入
JSD32T M8×20 50個入
JSD24TM5E 24 29 M5×6.5 M5×5 2.2~2.8 N・m 50個入
JSD24STM5E 24 22 50個入
JSD32STM5E 32 50個入

注 JSD32(T)は、分岐用銅バーJTS108H、JTS118H、JTS128H、JTS208H、JTS218H、JTS228Hには使用できません。
