防雨形

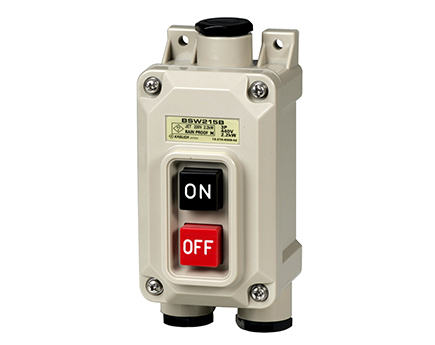

BSW 215 B3
動力用押ボタン開閉器
防雨形

特長



ON(FOR、REV、正、逆)ボタンを押すとロック(保持)する構造になっています。
OFF(STOP、止)ボタンを押すと解放します。



■共通仕様

項 目 仕 様
材質・色 ABS樹脂(アイボリー:5Y7/1相当)
パッキン:エラストマー(半透明)
標準使用状態 取付姿勢 鉛直面に対して以下のように取り付ける。
ONボタンまたはFORボタンが上
OFFボタンまたはREVボタンが下
周囲温度 -15~+40℃(ただし、氷結または結露しないこと)
相対湿度 45~85%
取付場所 異常な振動、衝撃を受けない所とする。
適合規格 JIS C8201-3(開閉器、断路器、断路用開閉器及び ヒューズ組みユニット)、
電気用品安全法 (適合品)
保護構造 BSW IP64(JIS C 0920)、電気用品安全法:防雨形
BSWT IP65(JIS C 0920)、電気用品安全法:防雨形


項 目 仕 様
絶縁抵抗 100MΩ以上(DC500Vメガー)
耐電圧 AC2500V 1分間

注 BSW215B3ABの材質は、PAアロイになります。



■定格

型 式 定格
通電
電流
最大適用電動機容量
3φ(三相)
200/220V 400/440V
BSW 215B 3 15A 2.2kW 2.2kW
BSW 215B 3AB(耐油タイプ)
BSW 230B 3 30A 3.7kW 3.7kW
BSW 315B 3 15A 2.2kW 2.2kW
BSW 330B 3 30A 3.7kW 3.7kW
BSWT 215B 3 15A 2.2kW 2.2kW
BSWT 230B 3 30A 3.7kW 3.7kW
BSWT 315B 3 15A 2.2kW 2.2kW

型 式 適合電線
(㎟)
接続
端子
締付トルク
(N・m)
BSW 215B 3(AB) 2 M4 1.4〜1.8
BSW 230B 3 3.5 M5 2.5〜3.5
BSW 315B 3 2 M4 1.4〜1.8
BSW 330B 3 3.5 M5 2.5〜3.5
BSWT 215B 3 2 M4 1.4〜1.8
BSWT 230B 3 3.5 M5 2.5〜3.5
BSWT 315B 3 2 M4 1.4〜1.8


■製品ラインアップ

型式 概略質量
BSW 215B 3 280g
BSW 215B 3AB 280g
BSW 230B 3 390g
BSW 315B 3 510g
BSW 330B 3 650g
BSWT 215B 3 270g
BSWT 230B 3 380g
BSWT 315B 3 480g

※ BSW215B3ABは、耐油タイプ(PAアロイ製)になります。
