露出形(プラスチックケース)

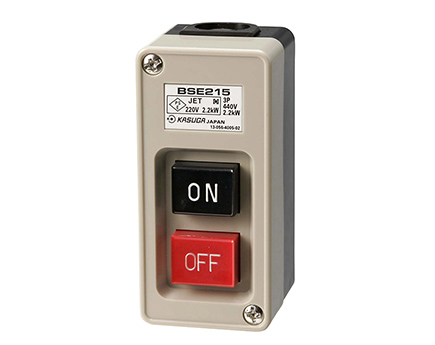

BSE 215 3
動力用押ボタン開閉器
露出形(プラスチックケース)

特長



ONボタンを押すとロック(保持)する構造になっています。
OFFボタンを押すと解放します。



■共通仕様

項 目 仕 様
材質 鉄ケース 鋼板
プラスチックケース ABS樹脂
鉄ケース アイボリー:5Y7/1
プラスチックケース ケース:黒 カバー:アイボリー 5Y7/1相当
標準使用状態 取付姿勢 鉛直面に対して以下のように取り付ける。
ONボタンが上
OFFボタンが下
周囲温度 -15~+40℃(ただし、氷結または結露しないこと)
相対湿度 45~85%RH
取付場所 異常な振動、衝撃を受けない所とする。
適合規格 JIS C8201-3(開閉器、断路器、断路用開閉器及び ヒューズ組み
ユニット)、電気用品安全法 (適合品)


項 目 仕 様
絶縁抵抗 100MΩ以上(DC500Vメガー)
耐電圧 AC2500V 1分間


■定格

種 別 型 式 定格
通電
電流
最大適用電動機容量
3Φ(三相)
200/220V 400/440V
鉄ケース BS 210B 3 10A 1.5kW 1.5kW
BS 215B 3 15A 2.2kW 2.2kW
BS 230B 3 30A 3.7kW 3.7kW
プラスチックケース BSE 215 3 15A 2.2kW 2.2kW
BSE 230 3 30A 3.7kW 3.7kW

種 別 型 式 適合電線
(㎟)
接続
端子
締付トルク
(N・m)
鉄ケース BS 210B 3 1.25 M3.5 1.0~1.3
BS 215B 3 2 M4 1.4~1.8
BS 230B 3 3.5 M5 2.5~3.5
プラスチックケース BSE 215 3 2 M3.5 1.0~1.3
BSE 230 3 3.5 M4 1.4~1.8


■製品ラインアップ

種 別 型式 概略質量
鉄ケース BS 210B 3 140g
BS 215B 3 190g
BS 230B 3 280g
プラスチックケース BSE 215 3 80g
BSE 230 3 110g
