スタッド支持台(M8)
スタッド支持台
端子台アクセサリ

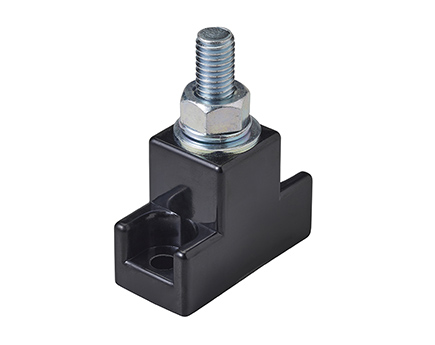

スタッド支持台(M8)

特長



端子台用のスタッド支持台です。



通電不可



■仕様

周囲温度 -25~+55℃(ただし、氷結または結露しないこと)
相対湿度 45~85%RH
絶縁抵抗 100MΩ以上(500Vメガー)
商用周波耐電圧 2500V 1分間


    ●材質:ボルト・ナット・ワッシャ 鉄 亜鉛メッキ(三価クロメート処理) ベース部 フェノール樹脂

型式 スタッド径 締付トルク(N・m) 概略質量
TS 100CHM M8 8~10 40g
TS 200CHM M10 15~20 80g
TS 600CHM M12 25~35 130g

注 本製品は支持用となりますので通電はできません。

シリーズ共通詳細
インフォメーション 技術資料
セレクション
シリーズダウンロードファイル
スタッド支持台(M8)  TS100CHM
スタッド支持台(M10)  TS200CHM
スタッド支持台(M12)  TS600CHM
