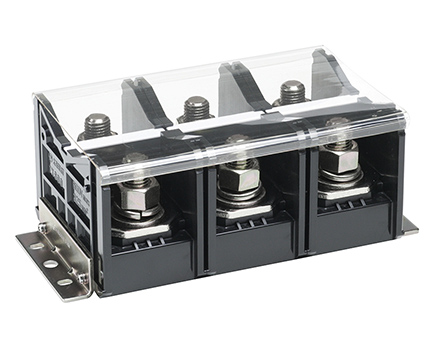

ねじ端子台(組式)
TXM600-N

TX組端子台 標準形

  • ねじ端子台組式
  • 直取付
  • スタッド
  • 1段
  • 1000V
  • 325㎟
  • 600A
  • M16
  • 64mmピッチ
  • CE
  • ねじ端子台(組式) TXM600-N

レール式端子台(TXシリーズ)のターミナルユニットをシャフトで組み立てた端子台です。
カバー、記名シールが付属しており、組み立てのわずらわしさがありません。


セルフアップ構造の使いやすい標準的な端子台です。
幅広い容量ときめ細かいフレームをラインアップしています。

UL、CSA規格適合品です。
また、EN/IEC規格適合品としてTÜVの認証を受けたCEマーキング対応品です(一部除く)。

400Aフレームまでは、ULファクトリーワイヤリング&フィールドワイヤリング適合品です。


適合アクセサリについては端子台アクセサリ
又はねじ端子台(組式)選定早見表をご参照ください。



■仕様

定格電圧 1000V
適合電線と最大電流 200㎟-400A
250㎟-500A
325㎟-600A
端子ねじ M16×40 スタッド
締付トルク 70~90N・m
難燃グレード UL94V-0




型式 寸法(mm) 概略質量
(g)
ユニットの長さ
A
取付ピッチ
B
2 TXM60002N 166 150 1480
3 TXM60003N 230 214 2140
4 TXM60004N 294 278 2800
5 TXM60005N 358 342 3460
6 TXM60006N 422 406 4120



適合アクセサリ タイプ名 入数
ショートバー
絶縁バリア(※別売) TXH60 2枚
付属品
  • カバー
  • 記名シール
