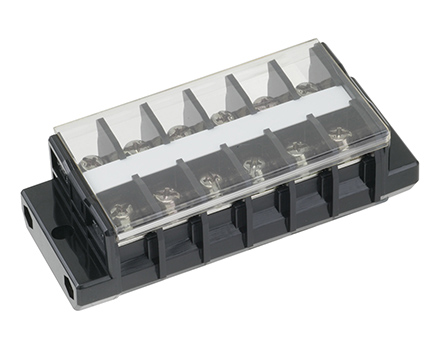

TX組端子台 標準形
TXM 30
ねじ端子台(組式)
TX組端子台 標準形

特長



レール式端子台(TXシリーズ)のターミナルユニットをシャフトで組み立てた端子台です。カバー、記名シールが付属しており、組み立てのわずらわしさがありません。

セルフアップ構造の使いやすい標準的な端子台です。幅広い容量ときめ細かいフレームをラインアップしています。

UL、CSA規格適合品です。また、EN/IEC規格適合品としてTÜVの認証を受けたCEマーキング対応品です(一部除く)。

400Aフレームまでは、ULファクトリーワイヤリング&フィールドワイヤリング適合品です。


適合アクセサリについては端子台アクセサリ
又はねじ端子台(組式)選定早見表をご参照ください。



■仕様

絶縁電圧800V
適合電線と最大電流3.5㎟-30A
5.5㎟-40A
8㎟-50A
端子ねじM5×12 ±セルフアップ
締付トルク2.2~2.8N・m
難燃グレードUL94V-0



■海外規格適合定格

 ULCSAEN/IEC
絶縁電圧600V600600V
定格適合電線
(AWG)
単線より線単線より線
16~1216~1016~816~1016~8
*8
定格通電電流50A45A60A

                                        *圧着端子接続専用





型式 寸法(mm) 概略質量
(g)
A B
2 TXM 30 02 57 47 75
3 TXM 30 03 72 62 100
4 TXM 30 04 86 76 125
6 TXM 30 06 115 105 175
8 TXM 30 08 144 134 230


型式 寸法(mm) 概略質量
(g)
A B
10 TXM 30 10 173 163 280
12 TXM 30 12 202 192 335
15 TXM 30 15 246 236 410
18 TXM 30 18 289 279 490
20 TXM 30 20 318 308 540



適合アクセサリ タイプ名 入数
ショートバー 2P JTJ302B 10個
付属品

  • カバー
  • 記名シール
  • シリーズ共通詳細
