TX組端子台 標準形
TXM 7
ねじ端子台(組式)

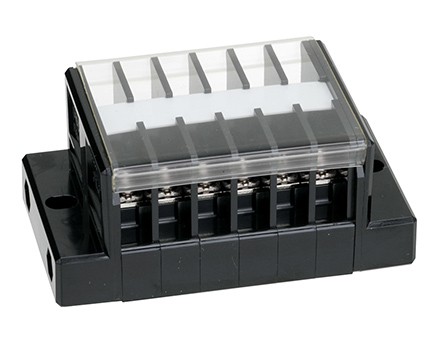

TX組端子台 標準形

特長



レール式端子台(TXシリーズ)のターミナルユニットをシャフトで組み立てた端子台です。カバー、記名シールが付属しており、組み立てのわずらわしさがありません。

セルフアップ構造の使いやすい標準的な端子台です。幅広い容量ときめ細かいフレームをラインアップしています。

UL、CSA規格適合品です。また、EN/IEC規格適合品としてTÜVの認証を受けたCEマーキング対応品です(一部除く)。

400Aフレームまでは、ULファクトリーワイヤリング&フィールドワイヤリング適合品です。


適合アクセサリについては端子台アクセサリ
又はねじ端子台(組式)選定早見表をご参照ください。



■仕様

絶縁電圧800V
適合電線と最大電流0.75㎟-10A
1.25㎟-15A
端子ねじM3×6 ±セルフアップ
締付トルク0.6~0.9N・m
難燃グレードUL94V-0



■海外規格適合定格

 ULCSAEN/IEC
絶縁電圧600V600600V
定格適合電線
(AWG)
単線より線単線より線
20~1620~1620~1620~1620~16
定格通電電流10A10A15A




型式 寸法(mm) 概略質量
(g)
A B
2 TXM 7 02 39 30 25
3 TXM 7 03 46 37 30
4 TXM 7 04 53.5 44.5 40
5 TXM 7 05 60.5 51.5 45
6 TXM 7 06 68 59 50
8 TXM 7 08 82.5 73.5 65
10 TXM 7 10 97 88 80
12 TXM 7 12 112 103 95
14 TXM 7 14 126.5 117.5 110


型式 寸法(mm) 概略質量
(g)
A B
15 TXM 7 15 133.5 124.5 115
16 TXM 7 16 141 132 120
18 TXM 7 18 155.5 146.5 135
20 TXM 7 20 170 161 150
22 TXM 7 22 185 176 165
24 TXM 7 24 199.5 190.5 175
25 TXM 7 25 206.5 197.5 185
30 TXM 7 30 243 234 220



適合アクセサリ タイプ名 入数
ショートバー 6P TJ762A 10個
TJ762B
TJ762C
20PTJ7202A
TJ7202B
付属品

  • カバー
  • 記名シール
