TL組端子台
TL 25
ねじ端子台(組式)

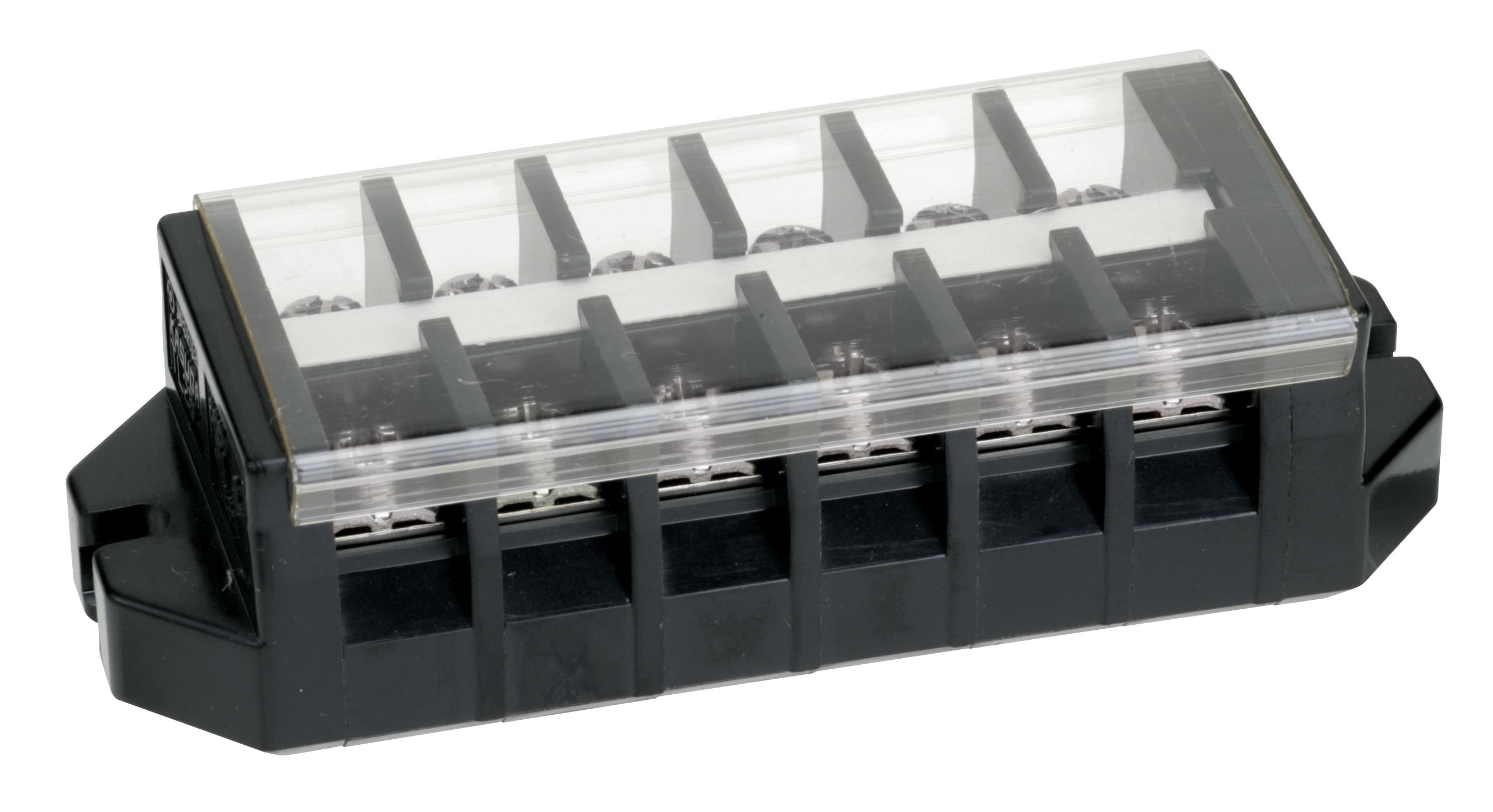

TL組端子台

特長



絶縁電圧が600Vの汎用的な組端子台です。
取付穴が中心線上に揃っており、穴あけ作業が容易となっています。
標準極数が豊富で、経済的な選定ができます。

全機種にカバーと記名シールが付属しています。

UL・CSA規格適合品です。ULファクトリーワイヤリング&フィールドワイヤリング適合品です。


適合アクセサリについては端子台アクセサリ
又はねじ端子台(組式)選定早見表をご参照ください。



■仕様

絶縁電圧600V
適合電線と最大電流
(圧着接続の場合)
1.25㎟-15A
2㎟-20A
※3.5㎟-30A
※5.5㎟-40A
(※印はねじ・圧着端子がJIS規格外)
端子ねじM4×10 ±セルフアップ
締付トルク1.4~1.8N・m
難燃グレードUL94V-0



■海外規格適合定格

 ULCSA
絶縁電圧600V600V
定格適合電線
(AWG)
単線より線
18~1018~1018~10
定格通電電流30A30A




型式 寸法(mm) 概略
質量
A B
2 TL25 02 55 47 55g
3 TL25 03 67 59 70g
4 TL25 04 79 71 85g
6 TL25 06 103 95 115g
8 TL15 08 127 119 145g
10 TL25 10 151 143 175g
12 TL25 12 175 167 205g
14 TL25 14 199 191 240g


型式 寸法(mm) 概略
質量
A B
15 TL25 15 211 203 255g
16 TL25 16 223 215 270g
18 TL25 18 247 239 300g
20 TL25 20 271 263 330g
22 TL25 22 295 287 360g
24 TL25 24 319 311 390g
25 TL25 25 331 323 405g
30 TL25 30 391 383 480g



適合アクセサリ タイプ名 入数
ショートバー 6P TJ263A 10個
TJ263B
TJ263C
付属品

  • カバー
  • 記名シール
