T・TC組端子台

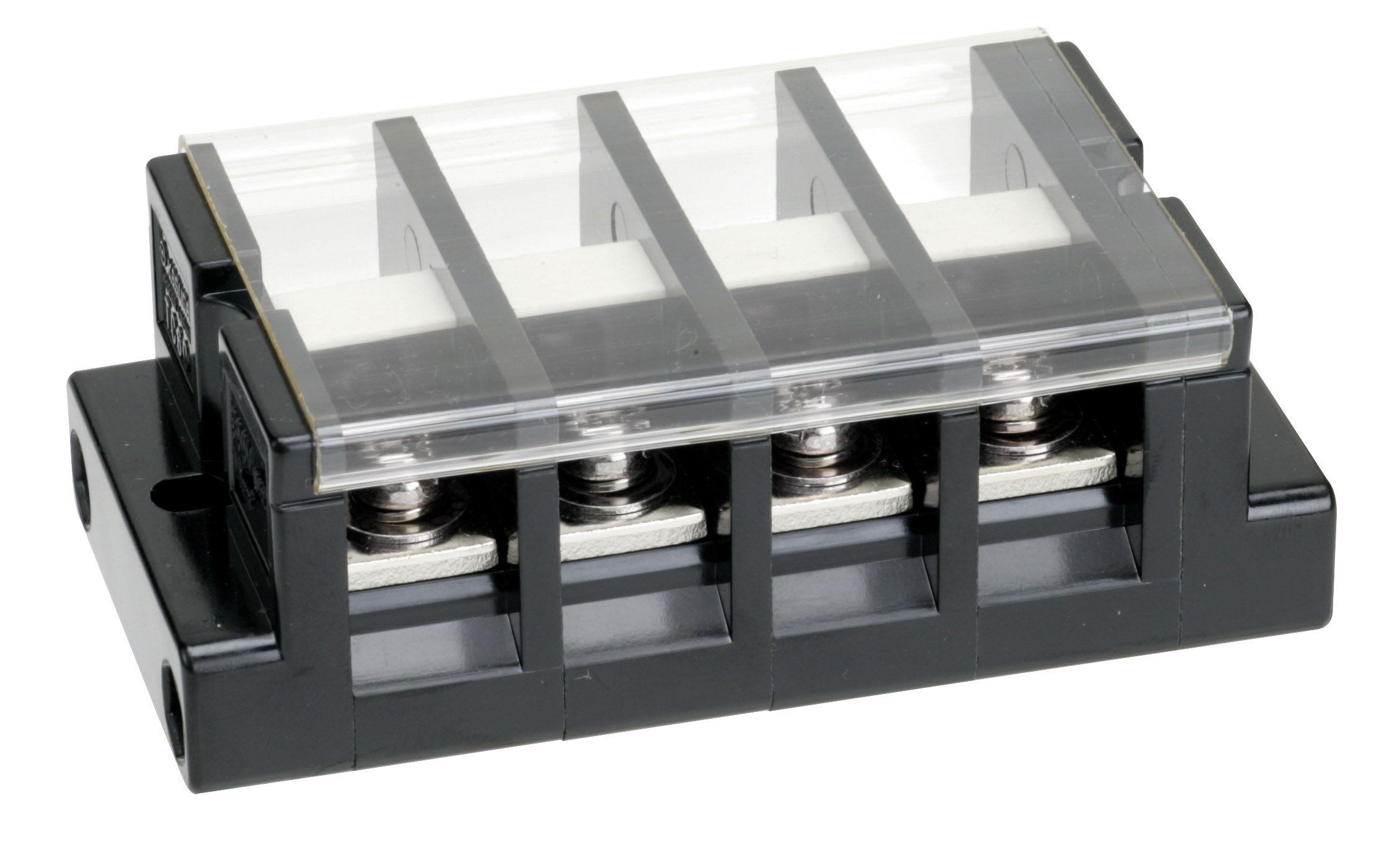

TC 60 C
ねじ端子台(組式)
T・TC組端子台

特長



あらかじめ決められた極数で組み立てた端子台です。きめ細かいフレームで、豊富な標準極数をラインアップしていますので、経済的な選定がおこなえます。

全機種にカバーと記名シールが付属しています(TC300B、TC450B、TC600Bはカバー別売)。


適合アクセサリについては端子台アクセサリ
又はねじ端子台(組式)選定早見表をご参照ください。



■仕様

絶縁電圧600V
適合電線と最大電流5.5㎟-40A
8㎟-50A
14㎟-70A
端子ねじM5×10 ±丸座金付
締付トルク2.2~2.8N・m
難燃グレードUL94HB




型式 寸法(mm) 概略
質量
A B
2 TC 60 C 02 64 52 125g
3 TC 60 C 03 82 70 170g
4 TC 60 C 04 100 88 210g
5 TC 60 C 05 118 106 250g


型式 寸法(mm) 概略
質量
A B
6 TC 60 C 06 136 124 290g
8 TC 60 C 08 172 160 370g
9 TC 60 C 09 190 178 410g
10 TC 60 C 10 208 196 510g



適合アクセサリ タイプ名 入数
ショートバー 2P JTJ602B 10個
付属品

  • カバー
  • 記名シール
  • シリーズ共通詳細
