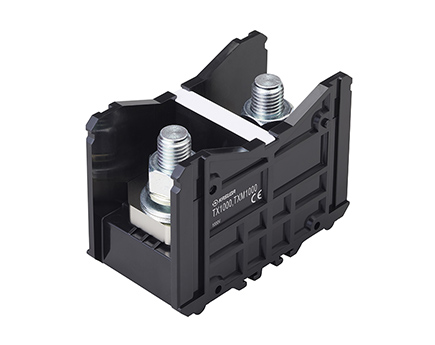

TXレール式端子台 標準形
TX 1000N
ねじ端子台(レール式)
TXレール式端子台 標準形

特長



TXレール式端子台は、UL、CSA、EN/IEC規格適合のグローバル対応品です(一部除く)。

必要な容量を、必要な極数で組み立てられますので、経済的な選定ができます。

セルフアップ構造の使いやすい標準的な端子台です。幅広い容量ときめ細かいフレームをラインアップしています。

400Aフレームまでは、ULファクトリーワイヤリング&フィールドワイヤリング適合品です。


適合アクセサリについては端子台アクセサリ
又はねじ端子台(レール式)選定早見表をご参照ください。




■仕様


絶縁電圧1000V
インパルス耐電圧12000V
適合電線と最大電流250㎟-500A
325㎟-600A
200㎟×2-800A
325㎟×2-1000A
端子ねじM16×48 スタッド(ガイド付)
締付トルク70~90N・m
難燃グレードUL94V-0
入数3P入



適合アクセサリ タイプ名 入数
エンドプレート
カバー500mmTRB40N 2本
記名シール
ショートバー
ストッパー 大形 TXE2 10個
JTXE3100個
レール 1005mm TXDA2 1本
980mm JXDA
1005mm TRDA2
2010mm TXDA2M 50本
1960mm JXDAM
2010mm TRDA2M 30本
