TXレール式端子台 標準形

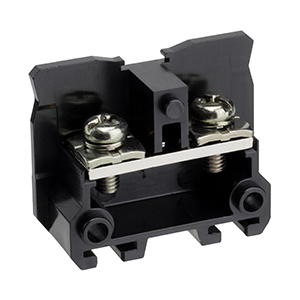

TX 50
ねじ端子台(レール式)
TXレール式端子台 標準形

特長



TXレール式端子台は、UL、CSA、EN/IEC規格適合のグローバル対応品です(一部除く)。

必要な容量を、必要な極数で組み立てられますので、経済的な選定ができます。

セルフアップ構造の使いやすい標準的な端子台です。幅広い容量ときめ細かいフレームをラインアップしています。

400Aフレームまでは、ULファクトリーワイヤリング&フィールドワイヤリング適合品です。


適合アクセサリについては端子台アクセサリ
又はねじ端子台(レール式)選定早見表をご参照ください。




■仕様


絶縁電圧800V
インパルス耐電圧8000V
適合電線と最大電流
(圧着接続の場合)
3.5㎟-30A
5.5㎟-40A
8㎟-50A
14㎟-80A
耐熱電線使用時の通電電流14㎟-82A
端子ねじM5×12 ±セルフアップ
締付トルク2.2~2.8N・m
難燃グレードUL94V-0
入数30P入



■海外規格適合定格


 ULEN/IEC
絶縁電圧600V600V
定格適合電線
(AWG)
単線より線単線より線
16~1016~1016~816~8
*6*6
定格通電電流30A(*65A)60A(*80A)

                                        *圧着端子接続専用




適合アクセサリ タイプ名 入数
エンドプレート TXA5 10枚
カバー500mmTRB35本
1000mmTRB3L
記名シール ファイバー/5m TRC21 1本
塩化ビニール/5m TRC22
ポリプロピレン/5m TRC23
塩化ビニール/100m TRC22L100
ポリプロピレン/100m TRC23L100
ショートバー 2P JTJ802B 10個
ストッパー 大形 TXE2 10個
JTXE3100個
レール 1005mm TXDA2 1本
980mm JXDA
1005mm TRDA2
2010mm TXDA2M 50本
1960mm JXDAM
2010mm TRDA2M 30本
