アース専用タイプ(レール式)

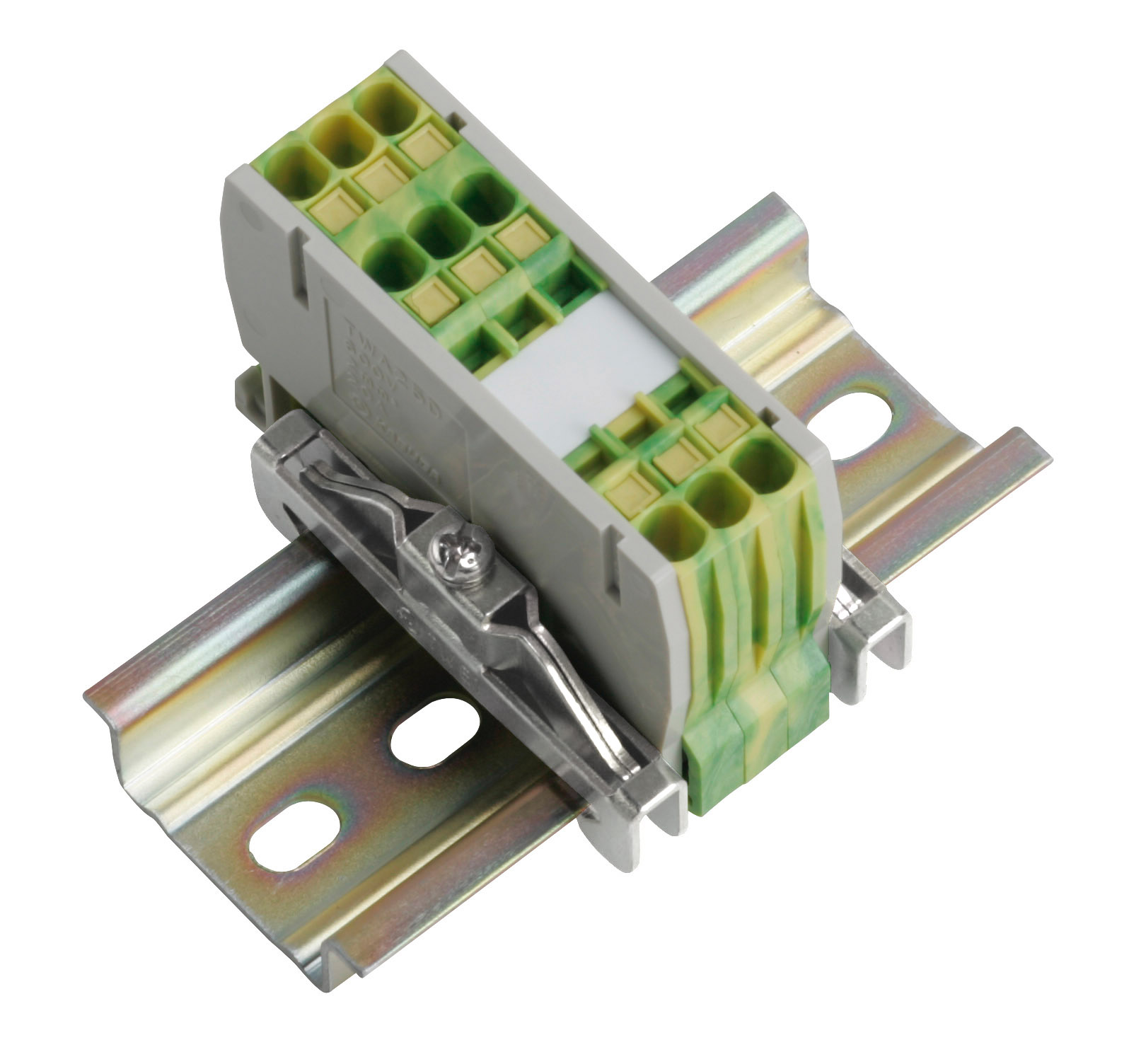

TW25DE
プッシュイン端子台
アース専用タイプ(レール式)

特長



  • スタンダードタイプのアース端子台です。レールへアースされています。

  • 本体色は緑/黄のマーブル色です。


  • 適合アクセサリについては端子台アクセサリ
    又はプッシュイン端子台(レール式)選定早見表をご参照ください。




    ■仕様


    定格適合電線Φ0.5~1.6㎜ (AWG22~14)
    0.3~2㎟(AWG22~14)
    ※ フェルール使用時は1.25㎟
    (AWG16)までとなります。
    難燃グレードUL94V-0
    入数10P入



    ■海外規格適合定格


     ULEN/IEC
    絶縁電圧600V600V
    定格適合電線
    (AWG)
    単線より線単線より線
    22〜1422〜14
    [22~16]
    22〜1422〜14
    [22~16]
    定格通電電流

    ※フェルール使用時は[ ]内の値となります。




    適合アクセサリ タイプ名 入数
    エンドプレート TWA25D 10枚
    記名シール ファイバー/5m TRC21 1本
    塩化ビニール/5m TRC22
    ポリプロピレン/5m TRC23
    塩化ビニール/100m TRC22L100
    ポリプロピレン/100m TRC23L100
    ショートバー
    ストッパー 薄形 TWE1 10個
    樹脂製 TWE2
    JTXE3 100個
    レール 1005mm TXDA2 1本
    980mm JXDA
    1005mm TRDA2
    2010mm TXDA2M 50本
    1960mm JXDAM
    2010mm TRDA2M 30本
