露出形(可逆インチング)

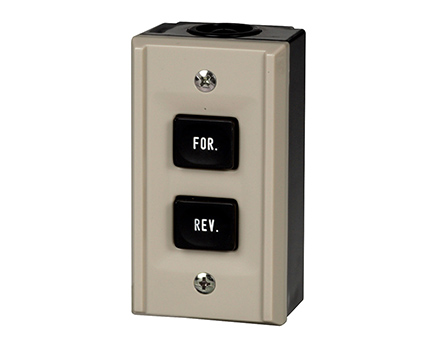

BSH 222A
操作用押ボタン開閉器
露出形(可逆インチング)

特長



ボタンは保持しません。
電磁開閉器の操作用ですので動作を保持させたい場合は、電磁開閉器が自己保持するように配線して
ご使用ください。



■共通仕様

項 目 仕 様
材質 ケース、カバー:ABS樹脂
ケース:黒(N-1.5相当)
カバー:アイボリー(5Y 7/1相当)
標準使用状態 取付姿勢 鉛直面に対して以下のように取り付ける。
ONボタンまたはFORボタンが上
OFFボタンまたはREVボタンが下
周囲温度 -10~+40℃(ただし、氷結または結露しないこと)
相対湿度 45~85%RH
取付場所 異常な振動、衝撃を受けない所とする。
適合規格 電気用品安全法 (適合品)
JIS C 8201-5-1
(低圧開閉装置および制御装置-第5部:制御回路機器及び開閉素子-第1節:電気機械制御回路機器)
NECA C 4520(制御用スイッチ通則)
JIS C 0920
(電気機械器具の外郭による保護等級(IPコード))
保護構造 IP30(準全閉形、開放形)準拠


■定格

項 目 仕 様
定格絶縁電圧 AC/DC 500V
定格通電電流 5A
定格使用電圧 AC110V AC220V AC440V
定格使用電流 4A 2A 1A
AC15 誘導負荷
閉路(COSΦ=0.7)
遮断(COSΦ=0.4)

40A
4A

20A
2A

10A
1A
耐電圧 AC2000V 1分間


項 目 仕 様
電気用品安全法による表示AC250V 5A
絶縁抵抗100MΩ以上(DC500Vメガー)
接続端子M3.5セルフアップねじ
締付トルク1.0~1.3N・m

※ ネームプレートには電気用品安全法上の定格(AC250V 5A)のみ表示されています。



■製品ラインアップ

ボタン数 用途 型式 概略質量
1点 一般閉路 BSH 221 ON 80g
一般開路 BSH 221 OF 80g
2点 一般開閉 BSH 222 120g
可逆インチング BSH 222 A 120g
3点 一般可逆 BSH 223 150g
インチング併用 BSH 223 A 150g

シリーズ共通詳細
インフォメーション 技術資料
シリーズダウンロードファイル
