ワイヤレス データ収集システム AirGRID(R) (LME用送信機)
WDT-6M-Z2

既設の積層信号灯(弊社LME型)に追加することで 装置情報を簡単に見える化

  • 無線(2.4GHz);WDR受信機への送信
  • 無線製品
  • Φ60
  • 屋内(正方向)

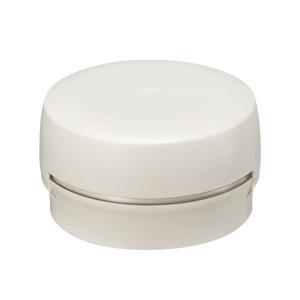

  • ワイヤレス データ収集システム AirGRID(R) (LME用送信機) WDT-6M-Z2

パートナーソフト・導入事例を動画でご紹介

    

    

●新旧装置、メーカーが混在してもシステム構築ができます。
●既存の信号灯(制限有り )を活用するので、低コストで導入が可能です。
●24 時間365 日設備稼働データを自動収集できるので、手書き日報のデータ入力や分析、資料作成から解放されます。
●ワイヤレスシステムなので設備のレイアウト変更、更新、増設などの配線工事の手間を軽減できます。

WD専用サイト

スタートアップキット

WD製品組合わせ表 DL

工場見学、IoTラボ

こちらのページでは閲覧のみです。ダウンロードご希望の方は右のダウンロードサービスのタブからお願い致します。

(※)マイページ新規登録が必要です。 本サイトによるデータのダウンロードサービスは、以下の『』にご同意頂いたものとみなします。

(※)マイページ新規登録が必要です。 本サイトによるデータのダウンロードサービスは、以下の『』にご同意頂いたものとみなします。

WDT-6M-Z2  

WDT-6M-Z2  

※ 「所要数」は、1台あたりに必要な数量を表します。
※ 各種補修パーツは“1”単位からご購入いただけます。(一部を除く)
※ 写真と実物は、見た目の色に多少違いがありますので、ご了承ください。

補修パーツ

区分 番号 品名 品番 所要数 仕様 交換時期の目安
Oリング
Z35721008-054F1 1~5  段数により異なります。

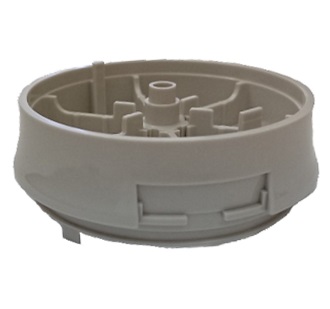

ブラケット
T21310008-F1 1
