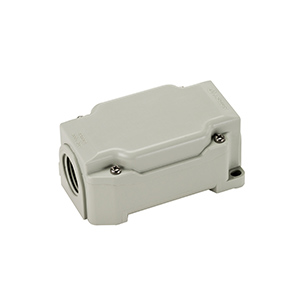

防水中継端子ボックス(4極)
JPBG04
特殊用途端子台・防水中継端子ボックス
防水中継端子ボックス(4極)

防水中継端子ボックス

特長



JPBG04は、ケーブルグランド(CTG16まで)対応の雌ねじタイプです。



■仕様

型式JPBG 04
端子台極数4極
定格電圧AC/DC600V
定格電流20A
絶縁抵抗1000MΩ以上(DC500Vメガー)
耐電圧2500V 1分間
使用温度範囲-25~80℃
相対湿度45~85%RH
適合電線2㎟ max.
端子ねじM3.5(1.0~1.3N・m)
適合ケーブル外径Φ34.2以下
(ケーブルグランド外径)
保護構造IP67 注
概略質量100g
入数1個

注  カバーの防水性を示しており、電線引込口は使用するケーブルグランドにより異なります。
※ 当社では、ケーブルグランドの取り扱いはございません。別途、お買い求め願います。




■材質

型式JPBG04
ケース/カバーPBT
ケースパッキンエラストマー
キャップ
ゴムブッシュ
リング
カバー固定ねじSUS
カバー固定ナット黄銅
端子ねじ
ターミナル板黄銅
