ねじ端子台(組式)
TXUM20

TX組端子台 ジャンプアップ形

  • ねじ端子台組式
  • 直取付
  • ジャンプアップ
  • 1段
  • 800V
  • 5.5㎟
  • 40A
  • M4
  • 11.5mmピッチ
  • UL
  • CSA
  • TÜV
  • CE
  • AWG18~10

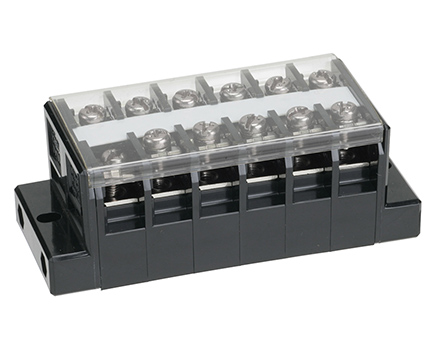

  • ねじ端子台(組式) TXUM20

レール式端子台(TXシリーズ)のターミナルユニットをシャフトで組み立てた端子台です。
カバー、記名シールが付属しており、組み立てのわずらわしさがありません。


ジャンプアップ構造の端子台です。
仮止めが可能なタッチロック機能と、ねじを緩めるとねじが上がって保持されるジャンプアップ機能を兼ね備えていますので、配線作業を効率的に行いたい場合に最適です。

UL、CSA規格適合品です。また、EN/IEC規格適合品としてTÜVの認証を受けたCEマーキング対応品です。

100Aフレームまでは、ULファクトリーワイヤリング&フィールドワイヤリング適合品です。


適合アクセサリについては端子台アクセサリ
又はねじ端子台(組式)選定早見表をご参照ください。



■仕様

絶縁電圧 800V
適合電線と最大電流 1.25㎟-15A
2㎟-20A
3.5㎟-30A
5.5㎟-40A
端子ねじ M4×8.5 ±ジャンプアップ
締付トルク 1.4~1.8N・m
難燃グレード UL94V-0



■海外規格適合定格

  UL CSA EN/IEC
絶縁電圧 600V 600 600V
定格適合電線
(AWG)
単線 より線 単線 より線
18~10 18~10 18~10 18~10 18~10
定格通電電流 30A 30A 40A




型式 寸法(mm) 概略質量
(g)
ユニットの長さ
A
取付ピッチ
B
2 TXUM2002 47 38 40
3 TXUM2003 59 50 55
4 TXUM2004 70 61 70
5 TXUM2005 81.5 72.5 85
6 TXUM2006 93 84 100
8 TXUM2008 116 107 125
10 TXUM2010 139 130 155
12 TXUM2012 162 153 180
14 TXUM2014 185 176 210


型式 寸法(mm) 概略質量
(g)
ユニットの長さ
A
取付ピッチ
B
15 TXUM2015 197 188 225
16 TXUM2016 208 199 240
18 TXUM2018 231 222 265
20 TXUM2020 254 245 295
22 TXUM2022 277 268 320
24 TXUM2024 300 291 350
25 TXUM2025 312 303 365
30 TXUM2030 369 360 435



適合アクセサリ タイプ名 入数
ショートバー 6P TJ262A 10個
TJ262B
TJ262C
付属品
  • カバー
  • 記名シール
