ねじ端子台(組式)
TXM150

TX組端子台 標準形

  • ねじ端子台組式
  • 直取付
  • ⊕六角ボルト
  • 1段
  • 1000V
  • 60㎟
  • 175A
  • M8
  • 28mmピッチ
  • UL
  • CSA
  • TÜV
  • CE
  • AWG6~2/0

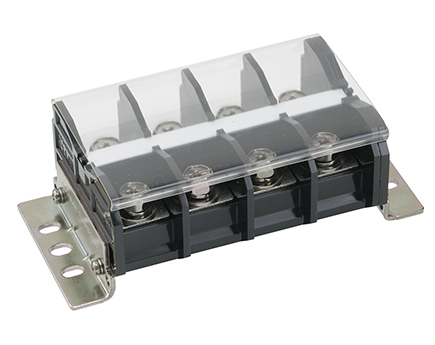

  • ねじ端子台(組式) TXM150

レール式端子台(TXシリーズ)のターミナルユニットをシャフトで組み立てた端子台です。
カバー、記名シールが付属しており、組み立てのわずらわしさがありません。


セルフアップ構造の使いやすい標準的な端子台です。
幅広い容量ときめ細かいフレームをラインアップしています。

UL、CSA規格適合品です。
また、EN/IEC規格適合品としてTÜVの認証を受けたCEマーキング対応品です(一部除く)。

400Aフレームまでは、ULファクトリーワイヤリング&フィールドワイヤリング適合品です。


適合アクセサリについては端子台アクセサリ
又はねじ端子台(組式)選定早見表をご参照ください。



■仕様

絶縁電圧 1000V
適合電線と最大電流 22㎟-90A
(30㎟-110A)
38㎟-130A
60㎟-175A
端子ねじ M8×16 ⊕ 六角ボルト
締付トルク 8~10N・m
難燃グレード UL94V-0



■海外規格適合定格

  UL CSA EN/IEC
絶縁電圧 600V 600 600V
定格適合電線
(AWG)
単線 より線 単線 より線
(ー) *6〜2/0 *6〜2/0 (ー) *4〜(60㎟)
定格通電電流 175A 175A 190A

                                        *圧着端子接続専用


型式 寸法(mm) 概略質量
(g)
ユニットの長さ
A
取付ピッチ
B
2 TXM15002 102 86 265
3 TXM15003 130 114 370
4 TXM15004 158 142 470
6 TXM15006 214 198 680
8 TXM15008 270 254 885


型式 寸法(mm) 概略質量
(g)
ユニットの長さ
A
取付ピッチ
B
9 TXM15009 298 282 990
10 TXM15010 326 310 1095
12 TXM15012 382 366 1300
15 TXM15015 466 450 1610



適合アクセサリ タイプ名 入数
ショートバー
付属品
  • カバー
  • 記名シール
