TX組端子台 標準形
TXM 100
ねじ端子台(組式)

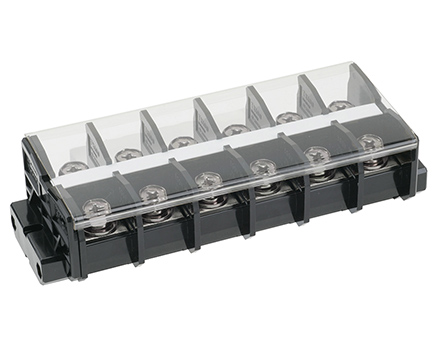

TX組端子台 標準形

特長



レール式端子台(TXシリーズ)のターミナルユニットをシャフトで組み立てた端子台です。カバー、記名シールが付属しており、組み立てのわずらわしさがありません。

セルフアップ構造の使いやすい標準的な端子台です。幅広い容量ときめ細かいフレームをラインアップしています。

UL、CSA規格適合品です。また、EN/IEC規格適合品としてTÜVの認証を受けたCEマーキング対応品です(一部除く)。

400Aフレームまでは、ULファクトリーワイヤリング&フィールドワイヤリング適合品です。


適合アクセサリについては端子台アクセサリ
又はねじ端子台(組式)選定早見表をご参照ください。



■仕様

絶縁電圧1000V
適合電線と最大電流22㎟-90A
(30㎟-110A)
38㎟-130A
端子ねじM8×14 ⊕ 六角ボルト
締付トルク8~10N・m
難燃グレードUL94V-0



■海外規格適合定格

 ULCSAEN/IEC
絶縁電圧600V600600V
定格適合電線
(AWG)
単線より線単線より線
(ー)*8〜2*8〜2(ー)*8〜2
定格通電電流115A115A140A

                                        *圧着端子接続専用





型式 寸法(mm) 概略質量
(g)
A B
2 TXM 100 02 84 73 220
3 TXM 100 03 111 100 310
4 TXM 100 04 138 127 400
6 TXM 100 06 192 181 580
8 TXM 100 08 246 235 755


型式 寸法(mm) 概略質量
(g)
A B
9 TXM 100 09 273 262 845
10 TXM 100 10 300 289 935
12 TXM 100 12 354 343 1120
15 TXM 100 15 435 424 1380



適合アクセサリ タイプ名 入数
ショートバー 2P JTJ1002B 10個
付属品

  • カバー
  • 記名シール
