TX組端子台 標準形
TXM 60
ねじ端子台(組式)

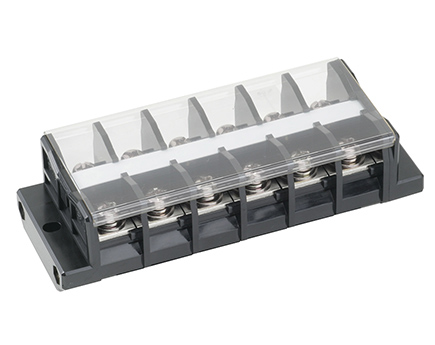

TX組端子台 標準形

特長



レール式端子台(TXシリーズ)のターミナルユニットをシャフトで組み立てた端子台です。カバー、記名シールが付属しており、組み立てのわずらわしさがありません。

セルフアップ構造の使いやすい標準的な端子台です。幅広い容量ときめ細かいフレームをラインアップしています。

UL、CSA規格適合品です。また、EN/IEC規格適合品としてTÜVの認証を受けたCEマーキング対応品です(一部除く)。

400Aフレームまでは、ULファクトリーワイヤリング&フィールドワイヤリング適合品です。


適合アクセサリについては端子台アクセサリ
又はねじ端子台(組式)選定早見表をご参照ください。



■仕様

絶縁電圧800V
適合電線と最大電流5.5㎟-40A
8㎟-50A
14㎟-70A
22㎟-90A
端子ねじM6×12 ±丸座金付
締付トルク4~5N・m
難燃グレードUL94V-0



■海外規格適合定格

 ULCSAEN/IEC
絶縁電圧600V600600V
定格適合電線
(AWG)
単線より線単線より線
*14〜10*14〜4*14〜4*14〜10*14〜4
定格通電電流80A80A110A

                                        *圧着端子接続専用





型式 寸法(mm) 概略質量
(g)
A B
2 TXM 60 02 69 58 115
3 TXM 60 03 88.5 77.5 155
4 TXM 60 04 108 97 195
5 TXM 60 05 127.5 116.5 240
6 TXM 60 06 147 136 280
8 TXM 60 08 186 175 365
9 TXM 60 09 205.5 194.5 410


型式 寸法(mm) 概略質量
(g)
A B
10 TXM 60 10 225 214 450
12 TXM 60 12 264 253 535
15 TXM 60 15 322.5 311.5 660
16 TXM 60 16 342 331 691
17 TXM 60 17 361.5 350.5 732
18 TXM 60 18 381 370 773



適合アクセサリ タイプ名 入数
ショートバー 2P JTJ602B 10個
付属品

  • カバー
  • 記名シール
