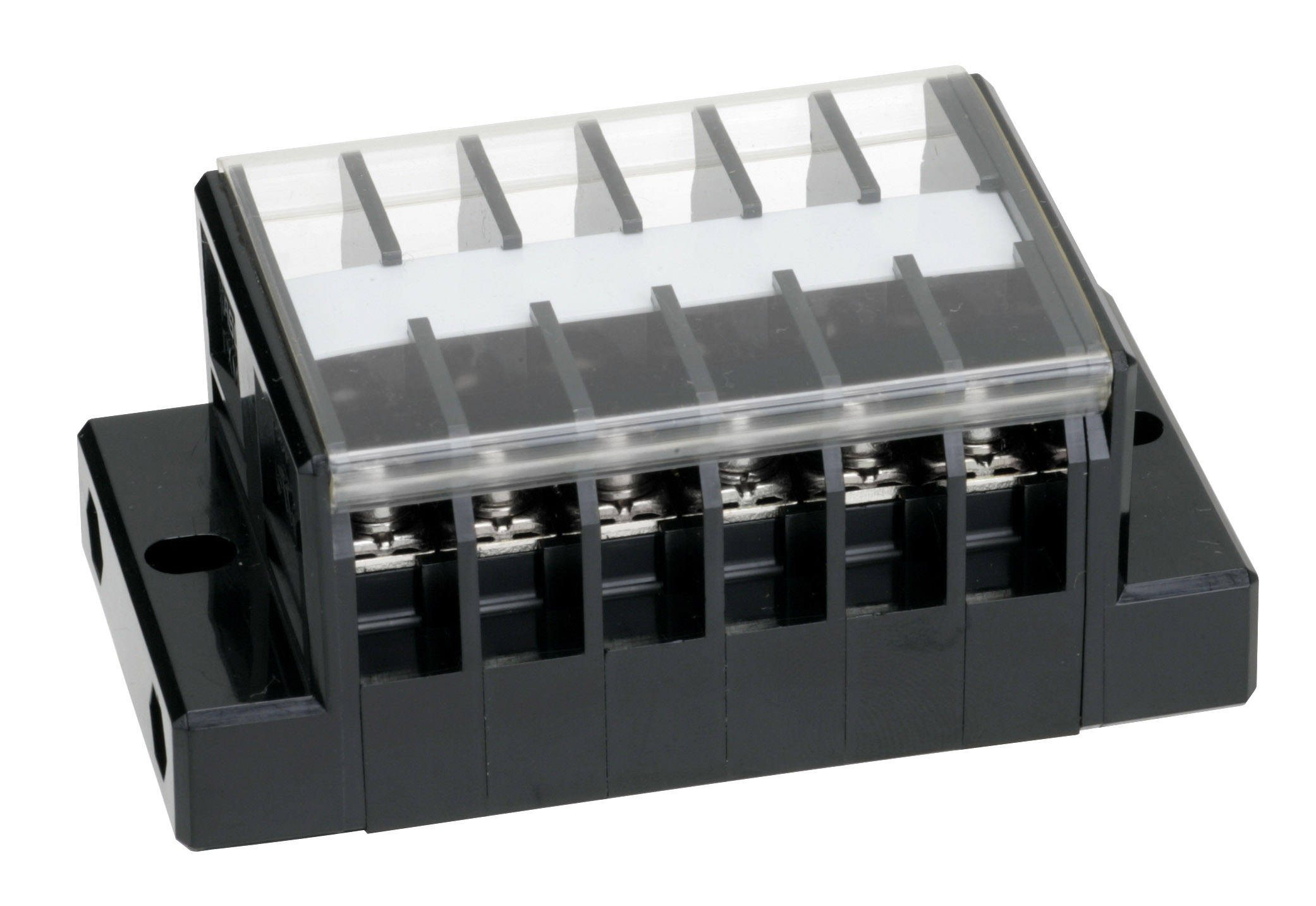

TX組端子台 標準形
TXM 10 S
ねじ端子台(組式)
TX組端子台 標準形

特長



レール式端子台(TXシリーズ)のターミナルユニットをシャフトで組み立てた端子台です。カバー、記名シールが付属しており、組み立てのわずらわしさがありません。

セルフアップ構造の使いやすい標準的な端子台です。幅広い容量ときめ細かいフレームをラインアップしています。

UL、CSA規格適合品です。また、EN/IEC規格適合品としてTÜVの認証を受けたCEマーキング対応品です(一部除く)。

400Aフレームまでは、ULファクトリーワイヤリング&フィールドワイヤリング適合品です。


適合アクセサリについては端子台アクセサリ
又はねじ端子台(組式)選定早見表をご参照ください。



■仕様

絶縁電圧800V
適合電線と最大電流0.75㎟-10A
1.25㎟-15A
2㎟-20A
端子ねじM3.5×8 ±セルフアップ
締付トルク1.0~1.3N・m
難燃グレードUL94V-0



■海外規格適合定格

 ULCSAEN/IEC
絶縁電圧600V600600V
定格適合電線
(AWG)
単線より線単線より線
20~1420~1420~1420~1420~14
定格通電電流15A15A20A




型式 寸法(mm) 概略質量
(g)
A B
2 TXM 10 S 02 40 31 30
3 TXM 10 S 03 48 39 33
4 TXM 10 S 04 56 47 43
5 TXM 10 S 05 64 55 48
6 TXM 10 S 06 72 63 56
8 TXM 10 S 08 88 79 70
10 TXM 10 S 10 104 95 85
12 TXM 10 S 12 120 111 105
14 TXM 10 S 14 136 127 120


型式 寸法(mm) 概略質量
(g)
A B
15 TXM 10 S 15 144 135 125
16 TXM 10 S 16 152 143 135
18 TXM 10 S 18 168 159 150
20 TXM 10 S 20 184 175 165
22 TXM 10 S 22 200 191 180
24 TXM 10 S 24 216 207 195
25 TXM 10 S 25 224 215 200
30 TXM 10 S 30 264 255 240



適合アクセサリ タイプ名 入数
ショートバー 6P TJ164A 10個
TJ164B
TJ164C
20PTJ1204A
TJ1204B
付属品

  • カバー
  • 記名シール
  • シリーズ共通詳細
    インフォメーション 技術資料
    インフォメーション アクセサリ一覧
    セレクション
    シリーズダウンロードファイル
