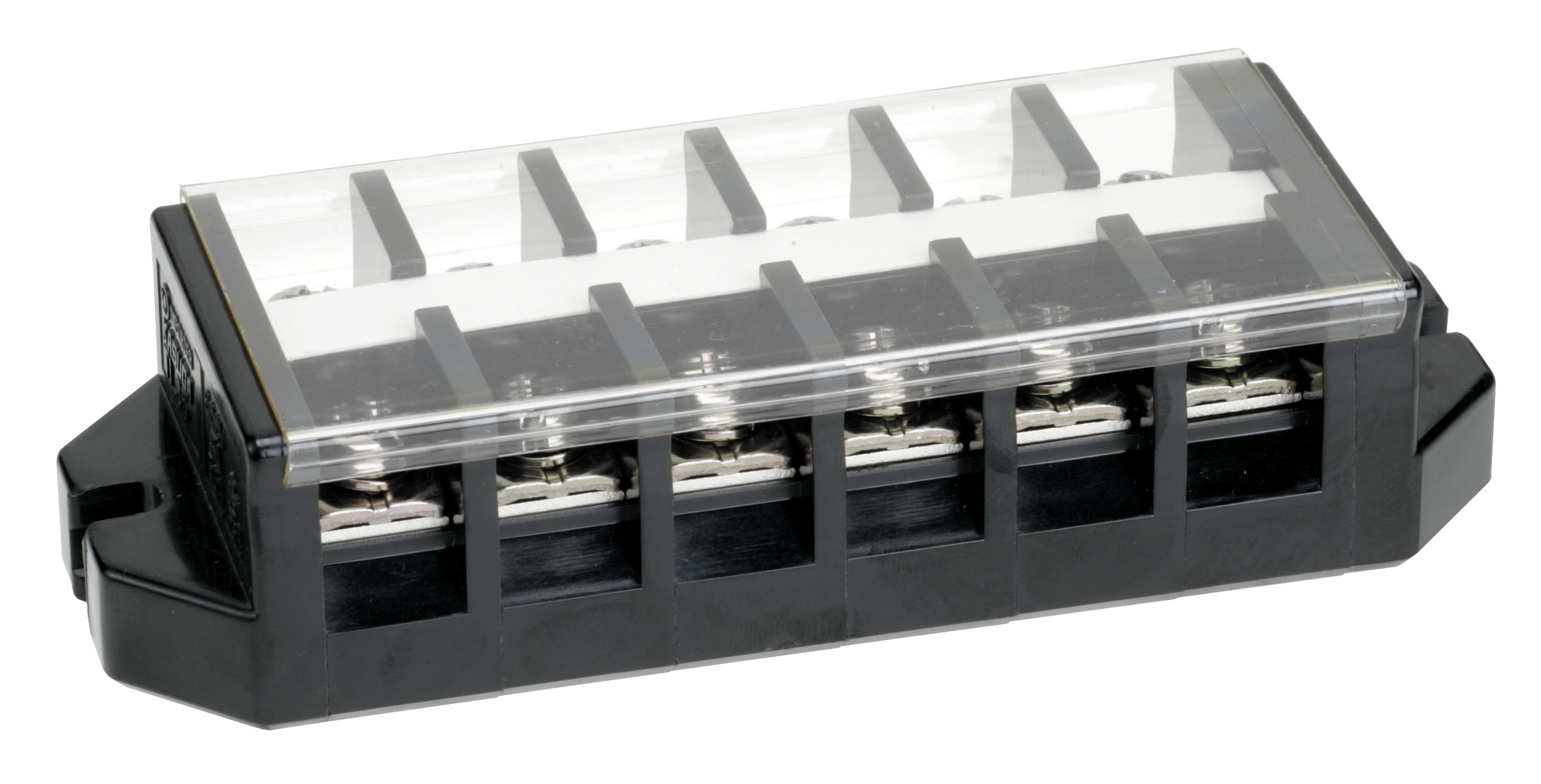

TL組端子台
TL 35
ねじ端子台(組式)
TL組端子台

特長



絶縁電圧が600Vの汎用的な組端子台です。
取付穴が中心線上に揃っており、穴あけ作業が容易となっています。
標準極数が豊富で、経済的な選定ができます。

全機種にカバーと記名シールが付属しています。

UL・CSA規格適合品です。ULファクトリーワイヤリング&フィールドワイヤリング適合品です。


適合アクセサリについては端子台アクセサリ
又はねじ端子台(組式)選定早見表をご参照ください。



■仕様

絶縁電圧600V
適合電線と最大電流
(圧着接続の場合)
3.5㎟-30A
5.5㎟-40A
8㎟-50A
端子ねじM5×12 ±セルフアップ
締付トルク2.2~2.8N・m
難燃グレードUL94V-0



■海外規格適合定格

 ULCSA
絶縁電圧600V600V
定格適合電線
(AWG)
単線より線
16~1216~10
*8
16~10
*8
定格通電電流50A45A

                                        *圧着端子接続専用





型式 寸法(mm) 概略
質量
A B
2 TL35 02 66 56 95g
3 TL35 03 82 72 125g
4 TL35 04 97 87 155g
6 TL35 06 128 118 210g
8 TL35 08 159 149 270g


型式 寸法(mm) 概略
質量
A B
10 TL35 10 190 180 330g
12 TL35 12 221 211 385g
15 TL35 15 268 258 475g
18 TL35 18 314 304 540g
20 TL35 20 345 335 600g



適合アクセサリ タイプ名 入数
ショートバー 2P JTJ302B 10個
付属品

  • カバー
  • 記名シール
