T・TC組端子台

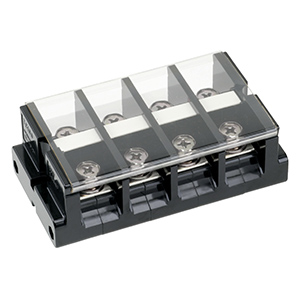

TC 100 C
ねじ端子台(組式)
T・TC組端子台

特長



あらかじめ決められた極数で組み立てた端子台です。きめ細かいフレームで、豊富な標準極数をラインアップしていますので、経済的な選定がおこなえます。

全機種にカバーと記名シールが付属しています(TC300B、TC450B、TC600Bはカバー別売)。


適合アクセサリについては端子台アクセサリ
又はねじ端子台(組式)選定早見表をご参照ください。



■仕様

絶縁電圧600V
適合電線と最大電流22㎟-90A
(30㎟-110A)
38㎟-130A
(50㎟-130A)
端子ねじM8×14 ⊕ 六角ボルト
締付トルク8~10N・m
難燃グレードUL94HB




型式 寸法(mm) 概略
質量
A B
2 TC 100 C 02 78 67 290g
3 TC 100 C 03 105 94 380g
4 TC 100 C 04 132 121 470g
6 TC 100 C 06 186 175 650g


型式 寸法(mm) 概略
質量
A B
8 TC 100 C 08 240 229 830g
9 TC 100 C 09 267 256 920g
10 TC 100 C 10 294 283 1010g



適合アクセサリ タイプ名 入数
ショートバー 2P JTJ1002B 10個
付属品

  • カバー
  • 記名シール
