TEU組端子台

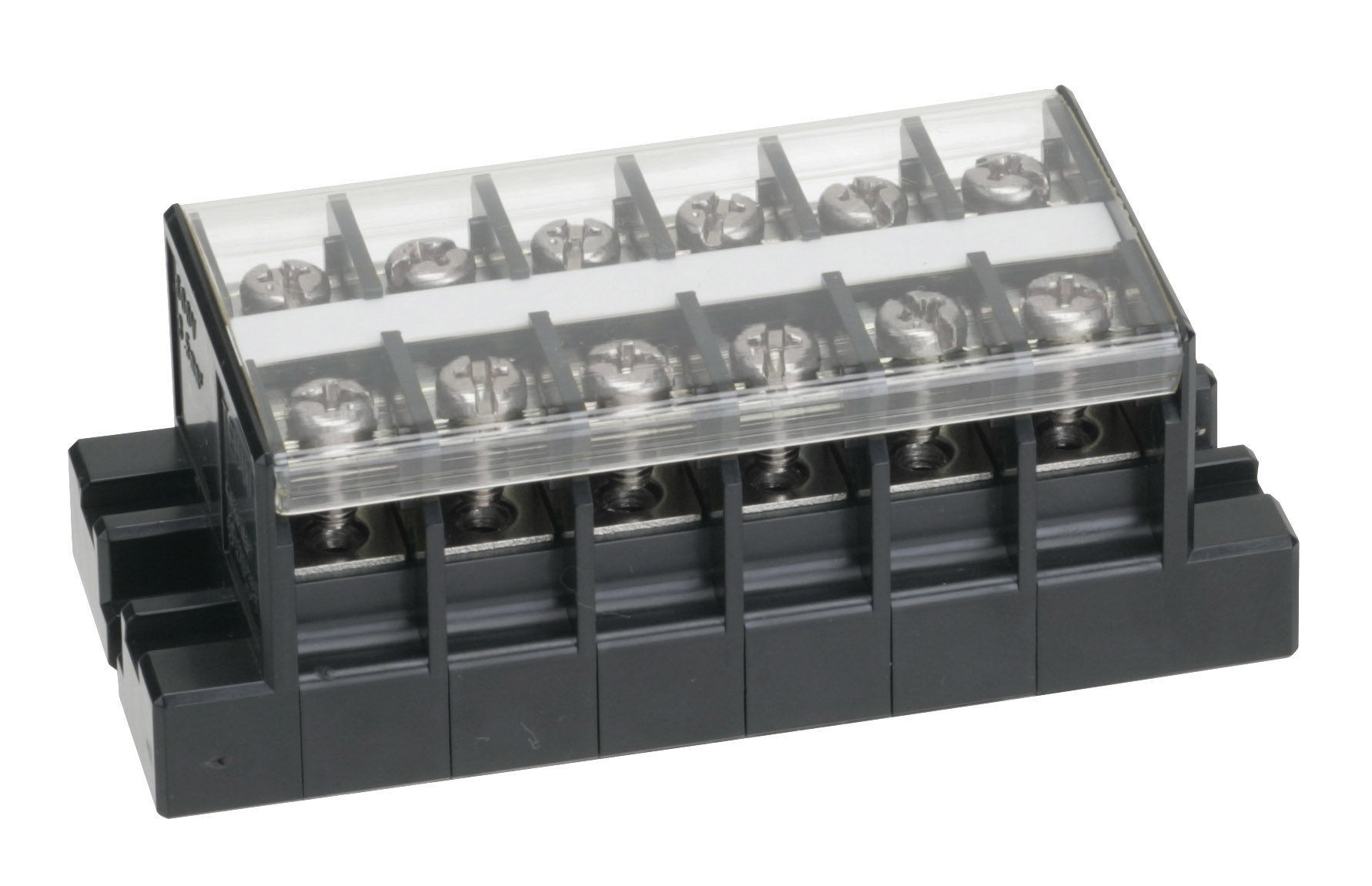

TEU 11
ねじ端子台(組式)
TEU組端子台

特長



c-UL-us規格適合品です(一部除く)。

ULファクトリーワイヤリング&フィールドワイヤリング適合品です。また、TÜVの承認を取得したEN/IECの規格適合品です(一部除く)。

TEUシリーズは、ねじアップ構造により配線作業が容易なため、能率アップに貢献します。


適合アクセサリについては端子台アクセサリ
又はねじ端子台(組式)選定早見表をご参照ください。



■仕様

絶縁電圧 600V
適合電線と最大電流 3.5㎟-30A
端子ねじ M4×8 ±ねじアップ
締付トルク 1.4~1.8N・m
難燃グレード UL94V-0



■海外規格適合定格

  UL EN/IEC
絶縁電圧 600V 600V
定格適合電線
(AWG)
単線 より線 単線 より線
18~10 18~10 18~1218~12
*10
定格通電電流 30A 18〜12:30A,
*10:40A

                                                            *圧着端子接続専用





型式寸法(mm)概略
質量
(g)
ユニットの
長さ
A
取付
ピッチ
B
カバー・
記名シール
2TEU 11 0242342230.5
3TEU 11 0353453342
4TEU 11 0464564453.5
5TEU 11 0575675565
6TEU 11 0686786676.5
7TEU 11 0797897788
8TEU 11 081081008899.5
9TEU 11 0911911199111
10TEU 11 10130122110122.5
11TEU 11 11141133121134


型式寸法(mm)概略
質量
(g)
ユニットの
長さ
A
取付
ピッチ
B
カバー・
記名シール
12TEU 11 12152144132145.5
13TEU 11 13163155143157
14TEU 11 14174166154168.5
15TEU 11 15185177165180
16TEU 11 16196188176191.5
17TEU 11 17207199187203
18TEU 11 18218210198214.5
19TEU 11 19229221209226
20TEU 11 20240232220237.5



適合アクセサリ タイプ名 入数
ショートバー 6P TJ261A 10個
TJ261B
TJ261C
付属品

  • カバー
  • 記名シール
