TEN組端子台

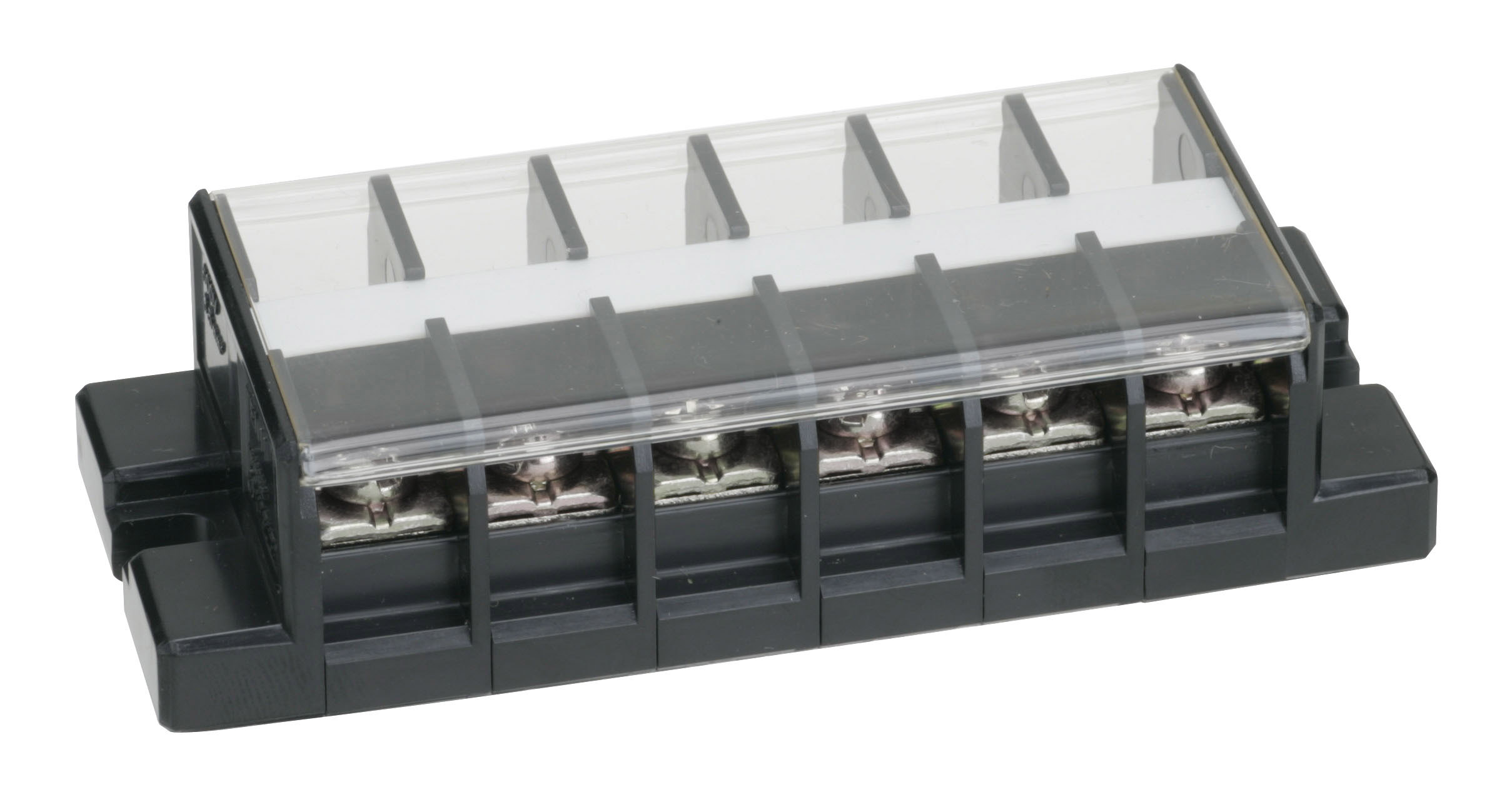

TEN 11
ねじ端子台(組式)
TEN組端子台

特長



c-UL-us規格適合品です(一部除く)。

ULファクトリーワイヤリング&フィールドワイヤリング適合品です。また、TÜVの承認を取得したEN/IECの規格適合品です(一部除く)。

TEUシリーズは、ねじアップ構造により配線作業が容易なため、能率アップに貢献します。


適合アクセサリについては端子台アクセサリ
又はねじ端子台(組式)選定早見表をご参照ください。



■仕様

絶縁電圧600V
適合電線と最大電流3.5㎟-30A
端子ねじM4×8 ±セルフアップ
締付トルク1.4~1.8N・m
難燃グレードUL94V-0



■海外規格適合定格

 ULEN/IEC
絶縁電圧300V600V
定格適合電線
(AWG)
単線より線単線より線
18~1218~1218~1218~12
定格通電電流25A30A




型式寸法(mm)概略
質量
(g)
ユニットの
長さ
A
取付
ピッチ
B
カバー・
記名シール
2TEN 11 0242342223.5
3TEN 11 0353453332
4TEN 11 0464564440.5
5TEN 11 0575675549
6TEN 11 0686786657.5
7TEN 11 0797897766
8TEN 11 081081008874.5
9TEN 11 091191119983
10TEN 11 1013012211091.5
11TEN 11 11141133121100


型式寸法(mm)概略
質量
(g)
ユニットの
長さ
A
取付
ピッチ
B
カバー・
記名シール
12TEN 11 12152144132108.5
13TEN 11 13163155143117
14TEN 11 14174166154125.5
15TEN 11 15185177165134
16TEN 11 16196188176142.5
17TEN 11 17207199187151
18TEN 11 18218210198159.5
19TEN 11 19229221209168
20TEN 11 20240232220176.5



適合アクセサリ タイプ名 入数
ショートバー 6PTJ261A 10個
TJ261B
TJ261C
付属品

  • カバー
  • 記名シール
  • シリーズ共通詳細
