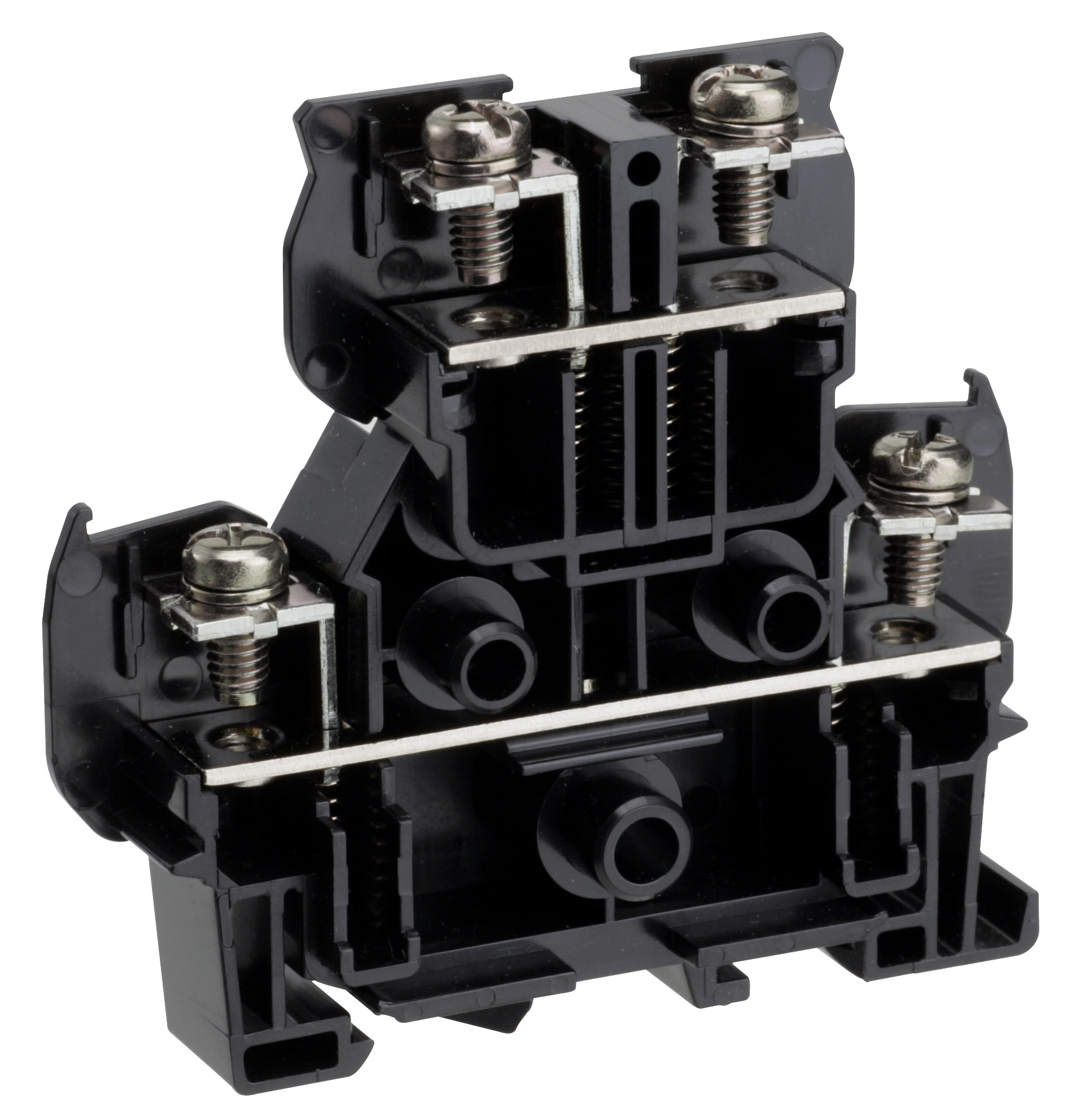

ねじ端子台(レール式)
TTG40U

2段形端子台

  • ねじ端子台レール式
  • レール取付
  • ジャンプアップ
  • 2段
  • 800V
  • 5.5㎟
  • 40A
  • M4
  • 11mmピッチ
  • c-UL-us
  • TÜV
  • CE
  • AWG18~10
  • IEC35mm
  • IEC・C形兼用
  • ねじ端子台(レール式) TTG40U



2段形端子台は、狭いスペースに制御回路用端子が多数必要な場合に最適です。

上段、下段の端子は、半極ずつ位置がずれているため、上下段のどちら側からでも配線することができます。

レールへの着脱がスナップオンで行えるため、ユニット間への追加取り付けや取り外しが容易に行えます。

下段ターミナル板をフラット化し、配線作業が楽になりました。

通常のセルフアップ端子のほか、ねじが上がって保持されるジャンプアップ端子も用意していますので、丸形圧着端子もねじを外すことなく接続でき、作業時間が大幅に短縮されます。

c-UL-us、EN/IEC規格適合のグローバル対応品です。ULでは、ULフィールドワイヤリング適合品となっています。


適合アクセサリについては端子台アクセサリ
又はねじ端子台(レール式)選定早見表をご参照ください。


■仕様

絶縁電圧 800V
適合電線と最大電流
(圧着接続の場合)
2㎟-20A
3.5㎟-30A
5.5㎟-40A
端子ねじ M4×8.5 ±ジャンプアップ
締付トルク 1.4~1.8N・m
難燃グレード UL94V-0
入数 20個入


■海外規格適合定格

  UL EN/IEC
絶縁電圧 600V 600V
定格適合電線
(AWG)
単線 より線 単線 より線
18~*10 18~*10 18~10 18~10
18~12 18~12
定格通電電流 18~*10:30A
18~12:25A
40A

                                        *圧着端子接続専用



適合アクセサリ タイプ名 入数
エンドプレート   TTGA40 A・B5組
カバー 500mm TXB2(上段用) 5本
1000mm TXB2L(上段用)
500mm TTB2(下段用)
1000mm TTB2L(下段用)
記名シール ファイバー/5m TRC21 1本
塩化ビニール/5m TRC22
ポリプロピレン/5m TRC23
塩化ビニール/100m TRC22L100
ポリプロピレン/100m TRC23L100
ショートバー 2P JTJ224B(下段端子用) 10個
6P JTJ264B(下段端子用)
ストッパー 大形 TXE2 10個
TXE2用保護板 TXE2C
レール 1005mm TXDA2 1本
980mm JXDA
1005mm TRDA2
2010mm TXDA2M 50本
1960mm JXDAM
2010mm TRDA2M 30本
